جزئیات محصول:

محل منبع: ساخته شده در دونگوان
نام تجاری: uchi
گواهی: UL ROH
شماره مدل: WX5010-6R3K95

پرداخت:

مقدار حداقل تعداد سفارش: 10000
قیمت: USD
جزئیات بسته بندی: جعبه (L350 * W350 * H170)
شرایط پرداخت: وسترن یونیون، MoneyGram, T/T
قابلیت ارائه: 10000000
بهترین قیمت مخاطب

اطلاعات تکمیلی
هسته: G50 * 5.0 * 1.0 نوار چسب دو طرفه: 50 * 0.05 میلیمتر
سیم: 0.08 * 105P * 10.5TS اسن: ٪ 3 sn99
Cu: 0.7٪ چسب زرد: 1603
برجسته:

سیم کشی گیرنده بی سیم

,

سیم پیچ شارژ بی سیم

توضیحات محصول

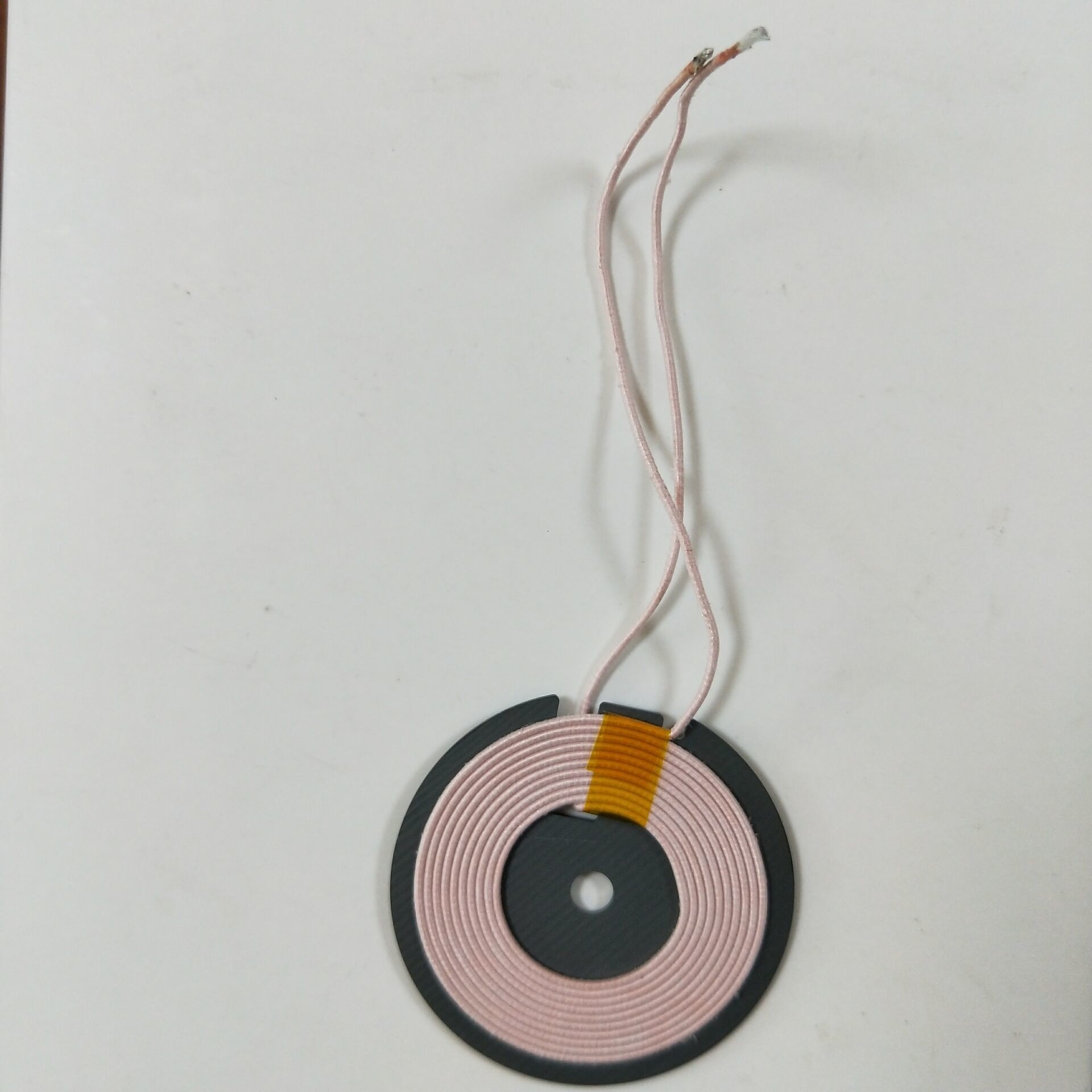

شارژ بی سیم سیم پیچ WX5010-6R3K95

1. ابعاد (MM)

A (میلی متر) 50.0 +/- 1.0
ب (میلی متر) 20.5 +/- 0.5
C (میلی متر) 1.5 ~ 3.0
C1 (میلی متر) 95.0 +/- 5.0
D (میلی متر) 5.3 +/- 0.3
E (میلی متر) 8.0Ref
F (میلی متر) 2.7 مگاپیکسل
H (میلی متر) 43 +/- 1.0


2. مواد:

a CORE: PC95 5.0 * 1.0
ب سیم: ∮0.08 * 105P * 10.5TS
ج Sn: Sn99.3٪ Cu: 0.7٪
د چسب زرد: 1603
e نوار نوار منگنز نوار (عرض 8.0mm)




3. طرح الکتریکی:




4. لوازم الکتریکی ACTERISTIC:

ITEM SPEC ابزار آزمایش شرایط آزمایشی
ل 6.3uH + 10٪ WK5237 یا EQU 100KHz / 0.25V
DCR 60 (mΩ) MAX 502BC
Q ارزش) 70 دقیقه WK5237 یا EQU 100KHz / 0.25V





5. مشخصات:

WX 5010 - 6R3 K 95L
① ② ③ ④ ⑤
① نماد محصول:
② Dimmensions:
③ انحنای: 2R2: 2.2μH، R47: 0.47μH، 310: 31uH، 501: 500uH، 152: 1.5mH
④ تحمل: J ± ± 5٪ K ± ± 10٪ M ± ± 20٪ ± 30٪ P-MIN
⑤ طول سرب: 08L: 8 میلی متر، 26L: 26 میلی متر.










6. داده تست:

ویژگی های الکتریکی
ITEM L (μH) DCR (mΩ) Q
SPEC 6.3 +/- 10٪ 60MAX 70 دقیقه
1 6.58 36.2 99.7
2 6.54 36.1 96.6
3 6.54 35.6 98.5
4 6.51 36.0 98.6
5 6.47 37.0 98.9
ایکس 6.528 36.18 98.46
ر 0.11 1.4 3.1



7. بسته بندی

a کمیت
ب ابعاد بسته (میلیمتر)

بسته بندی PE استفاده می شود
ل W ه
350MAX 350MAX 170MAX
ج: ذخیره سازی
لطفا اطمینان حاصل کنید که قطعات با 35 ℃ یا کمتر، 70٪ RH یا کمتر، و قطعات را از اسفروسیت سولفیک و کلریم

8. تست قابلیت اطمینان

.1 دمای ذخیره سازی:

-40 ℃ ~ 85 ℃

.2 محدوده دماي عملكرد :

-40 ℃ ~ + 85 ℃ (COIL HEATING COIL)

-40 ℃ ~ + 85 ℃

3. ظاهر بیرونی:

هیچ عیبی خارجی در بازرسی بصری وجود ندارد.

4. استحکام ترمینال:

ناوشکن ثابت شده، یک پایان از الکترودهایی با توان خروجی 0.45 کیلوگرم، هدایت ضربان را خاموش نمی کند.

5. مقاومت مقاومت:

مقاومت الکتریکی باید بیش از 1000 مگا هرتز باشد، هنگامی که DC100V به WINGING COROR اعمال می شود. بدون ساختار و ضعف های الکتریکی باید به مدت 1 دقیقه پیدا شود.

6. تست هوشی:

تفاضل هدایت دهانه در حدود ± 10.0٪ و بدون ساختار و ضعف های الکتریکی می تواند پس از 96 ± 2 ساعت تست در معرض هوای نسبتی 90 ~ 95٪ و دمای 5 ± 40 درجه باشد. و 1 ساعت ذخیره سازی در شرایط عادی اتاق پس از نصب دستگاه با لباس خشک می شود.

7. تست VIBRATION:

± 10٪ ± 10٪ پس از 1 شیب VIBRATION در هر سه جهت. به طور خاص، FREQUENCY IS10 ~ 55Hz و بزرگ شدن CYCLE 1MINUTE 1.5mm است.






























9. پیشینه

جفت القایی: اتصال خوب بین دو کویل، یک سیم پیچ فرستنده و یک سیم پیچ گیرنده. یک جریان متناوب در سیم پیچ فرستنده یک میدان مغناطیسی ایجاد می کند که باعث ایجاد ولتاژ در سیم پیچ گیرنده می شود. این ولتاژ می تواند برای استفاده از یک دستگاه تلفن همراه یا شارژ باتری استفاده شود. این ایده آل برای مونتاژ سیم کشی فرستنده شارژ بی سیم و افزایش بهره وری شارژ است.

10. امکانات

سیم کشی فرستنده شارژ بی سیم (Tx - سیم پیچ)
مفتول Litz سیم محافظ توسط مواد فریت Ni-Zn
مطابقت با استاندارد Qi WPC

11. برنامه ها

تلفن های همراه
باتری یا شارژر باتری
دوربین های دیجیتال
MP3 / PMP
MID ها
دستگاه های دستی
دستگاه های بازی
