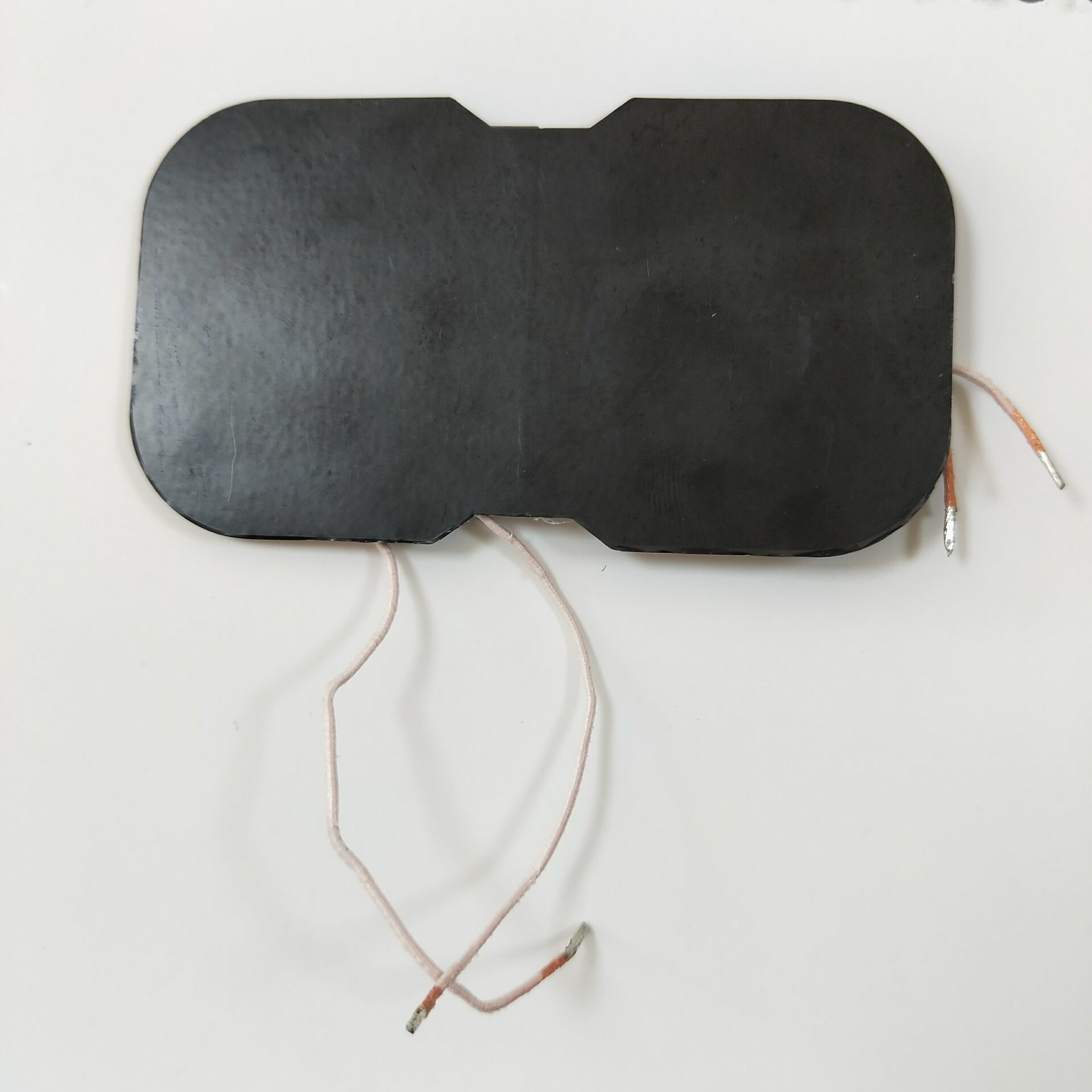

سیلندر القایی سیلندر / مسی برق شارژ بی سیم DD46.5 * 51.5 * 0.8 هسته
جزئیات محصول:
محل منبع: | ساخته شده در دونگوان |
نام تجاری: | uchi |
گواهی: | UL ROH |
شماره مدل: | PCW-465108-7R0K2 |
پرداخت:
مقدار حداقل تعداد سفارش: | 10000 |
---|---|
قیمت: | USD |
جزئیات بسته بندی: | جعبه (L350 * W350 * H170) |
شرایط پرداخت: | وسترن یونیون، MoneyGram, T/T |
قابلیت ارائه: | 10000000 |
اطلاعات تکمیلی |
|||
هسته: | DD46.5 * 51.5 * 0.8 | سیم: | 0.08 * 105P * 9.5TS |
---|---|---|---|
اسن: | ٪ 3 sn99 | Cu: | 0.7٪ |
دما: | 25degree | رطوبت: | 70٪ |
برجسته: | سیم کشی گیرنده بی سیم,سیم پیچ شارژ بی سیم |
توضیحات محصول
برداشتن L قابل نصب سیم کشی شارژ بی سیم PCW-465108-7R0K2 برای تلویزیون هوشمند یا تلفن شارژر و نوت بوک
1. ابعاد (MM)
A (میلی متر) | 52.0 +/- 1.5 |
ب (میلی متر) | 48.0 +/- 1.5 |
C (میلی متر) | 4.0Ref |
C1 (میلی متر) | 20 +/- 1.5 |
D (میلی متر) | 26.5 +/- 1.5 |
E (میلی متر) | 17.5 +/- 1.0 |
F (میلی متر) | 0.5REF |
G (میلی متر) | 12.0 +/- 2.0 |
H (میلی متر) | 4.8 مگاپیکسل |
W (میلی متر) | 93.5 +/- 1.5 |
2.MATERIAL:
a CORE: DD46.5 * 51.5 * 0.8
b.WIRE: ∮0.08 * 105P * 9.5TS
قطر داخلی: 26 * 17.5 (MM)
c.Sn:Sn99.3٪ Cu: 0.7٪
d.Yellow چسب: 1603
نوار e.tape maroon mylar (عرض 8.0mm)
چسب پشت: PE93 * 51.5
3. الگویی:
4. لوازم الکتریکی ACTERISTIC:
ITEM | SPEC | ابزار آزمایش | شرایط آزمایشی |
L1-2 = L3-4 | 7.0uH + 10٪ | WK5237 یا EQU | 100KHz / 1.0V |
DCR1-2 = DCR3-4 | 75 (mΩ) MAX | 502BC | |
Q ارزش) | 60 دقیقه | WK5237 یا EQU | 100KHz / 1.0 |
5.SPECIFICATION NO:
PCW 465108 -7 R0 K2 |
داده آزمایش 6.Test:
ویژگی های الکتریکی | |||||
L1-2 UH | L3-4 UH | DCR1-2 (mΩ) | DCR3-4 (mΩ) | Q | |
7.0 +/- 10٪ | 7.0 +/- 10٪ | 75MAX | 75MAX | 60 دقیقه | |
6.88 | 7.02 | 36.2 | 34.9 | 86.3 | |
6.79 | 6.98 | 36.1 | 34.7 | 85.9 | |
6.68 | 6.84 | 35.6 | 34.5 | 84.9 | |
6.79 | 6.90 | 36.0 | 33.9 | 88.4 | |
6.58 | 6.81 | 37.0 | 34.2 | 85.1 | |
6.744 | 6.91 | 36.18 | 34.44 | 86.12 | |
0.3 | 0.08 | 1.4 | 1.0 | 3.5 |
7. بسته بندی
a.quantity
ابعاد b.packaing (میلی متر)
ل | W | ه |
350MAX | 350MAX | 170MAX |
لطفا اطمینان حاصل کنید که قطعات با 35 ℃ یا کمتر، 70٪ RH یا کمتر، و قطعات را از اسفروسیت سولفیک و کلریم
8. تست قابلیت اطمینان
.1 ترميم درجه حرارت: | -40 ℃ ~ 85 ℃ |
.2 محدوده دماي اپراتور : | -40 ℃ ~ + 85 ℃ (COIL HEATING COIL) -40 ℃ ~ + 85 ℃ |
ظاهر 3.EXTERNAL: | هیچ عیبی خارجی در بازرسی بصری وجود ندارد. |
4. استحکام ترمینال: | ناوشکن ثابت شده، یک پایان از الکترودهایی با توان خروجی 0.45 کیلوگرم، هدایت ضربان را خاموش نمی کند. |
مقاومت 5.INSULITING: | مقاومت الکتریکی باید بیش از 1000 مگا هرتز باشد، هنگامی که DC100V به WINGING COROR اعمال می شود. بدون ساختار و ضعف های الکتریکی باید به مدت 1 دقیقه پیدا شود. |
6. تست هوشی: | تفاضل هدایت دهانه در حدود ± 10.0٪ و بدون ساختار و ضعف های الکتریکی می تواند پس از 96 ± 2 ساعت تست در معرض هوای نسبتی 90 ~ 95٪ و دمای 5 ± 40 درجه باشد. و 1 ساعت ذخیره سازی در شرایط عادی اتاق پس از نصب دستگاه با لباس خشک می شود. |
7. تست VIBRATION: | ± 10٪ ± 10٪ پس از 1 شیب VIBRATION در هر سه جهت. به طور خاص، FREQUENCY IS10 ~ 55Hz و بزرگ شدن CYCLE 1MINUTE 1.5mm است. |
9.بسته
جفت القایی: اتصال خوب بین دو کویل، یک سیم پیچ فرستنده و یک سیم پیچ گیرنده. یک جریان متناوب در سیم پیچ فرستنده یک میدان مغناطیسی ایجاد می کند که باعث ایجاد ولتاژ در سیم پیچ گیرنده می شود. این ولتاژ می تواند برای استفاده از یک دستگاه تلفن همراه یا شارژ باتری استفاده شود. این ایده آل برای مونتاژ سیم کشی فرستنده شارژ بی سیم و افزایش بهره وری شارژ است.
ویژگی های 10
سیم کشی فرستنده شارژ بی سیم (Tx - سیم پیچ)
مفتول Litz سیم محافظ توسط مواد فریت Ni-Zn
مطابقت با استاندارد Qi WPC
11. برنامه های کاربردی
تلفن های همراه
باتری یا شارژر باتری
دوربین های دیجیتال
MP3 / PMP
MID ها
دستگاه های دستی
دستگاه های بازی
