جزئیات محصول:

محل منبع: Dongguan چین
نام تجاری: UCHI
گواهی: cUL,VDE,RoHS
شماره مدل: 10D511K

پرداخت:

مقدار حداقل تعداد سفارش: 1000 قطعه
قیمت: 0.05 ~ 0.06USD/OC
جزئیات بسته بندی: فله
زمان تحویل: 2 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000،000 PCS در هر ماه
بهترین قیمت مخاطب

اطلاعات تکمیلی

مقاله: SMD Varistor 10D511K VAC: 320V
VDC: 415V V1.0mA: 510V
VC: 845V آی پی: 25A
برجسته:

واریستور سطح سوار

,

اجزای سطح سوار

توضیحات محصول

کپی کپی سطح کابلی SMD Varistor 10D511K 10mm 320VAC 4KV 2KA برای تامین برق

امکانات

■ پوشش مقاوم در برابر شعله (UL94V0)

■ عالی ویژگی های سرکوب ولتاژ گذرا

■ افزایش جریان جاری

■ ولتاژ ویستور گسترده

■ مشخصات VI در هر دو قطب یکسان هستند

■ علامت گذاری: رنگ بدن آبی

■ محصولات با سرب بدون سربار با الزامات RoHS سازگار است

10KA 275VAC 115J TFMOV 15S431K با فیوز حرارتی و وریدتور اکسید فلزی برای محافظهای خروجی

نمایش ها

پارامترهای الکتریکی
ولتاژ ویستور (V1mA) 459V ~ 510 وات ~ 561V
حداکثر ولتاژ عملیاتی مداوم VRMS: 320 V؛ VDC: 415V
قدرت نامشخص 0.4 W
حداکثر ولتاژ بستن (8 / 20μs) VC: 845V؛ Ip: 25A
جریان خروجی (1 × 8 / 20μs) 2500 A (8 / 20μs)
حداکثر انرژی 96 J (2ms)
خازن معمولی 180pF (1 کیلوهرتز)
جریان نشت ≦ 20μA (75٪ V1mA (DC))
دمای کار -40 ℃ ~ + 85 ℃
دمای ذخیره سازی -40 ℃ ~ + 85 ℃
بعد، ابعاد، اندازه
پارامترهای فیزیکی واحد: میلی متر

علامت گذاری
UCHI
10D511K

D (حداکثر) 12.0
F (± 0.5) 7.5
T (حداکثر) 5.6
H (حداکثر) 15.5
L (دقیقه) 2.3
d (± 0.08) 1.5
علامت تجاری UCHI
P / N 10D511K
تائیدیه VDE، CUL
کد تاریخ Y: سال M: ماه
سیم سربی سی پی سی
پوشش رزین اپوکسی عایق آبی وزن، گرم 0.8

فرایند برای تعیین واریستور صحیح

  1. ولتاژ کار مداوم را که به طور معمول در سراسر واریستور تنظیم می شود تعیین کنید و یک واریستور را با حداکثر ولتاژ AC یا DC انتخاب کنید تا با این یا کمی بالاتر برود. ولتاژ خطی 10 تا 15 درصد بالاتر از ولتاژ واقعی معمول است، زیرا خطوط انتقال اغلب تحمل واریانس ولتاژ دارند. اغلب، واریستور در حال حاضر این نسبت را به مقادیر ولتاژ خود محاسبه می کند. هنگامی که یک جریان نشت بسیار کم از مهمترین سطح حفاظت ممکن است، ممکن است متغیر ولتاژ عملیاتی حتی بالاتر از حد در نظر گرفته شود.

  2. انرژی را که توسط واریستور جذب می شود را در یک رویداد ایجاد کنید. اگر چه گاهی اوقات می تواند یک مقدار ناشناخته باشد، این مقدار با استفاده از تمام مقادیر بار حداکثر بار واریتور در یک رویداد در مشخصات محیط زیست و داده ها تعیین می شود. مهم است که یک واریستور را با یک امتیاز از بین بردن انرژی انتخاب کنید که در حداقل معادل است یا به طور ایده آل بیش از انحلال انرژی مورد نیاز رویداد مدار ممکن است تولید کند. MOV می تواند تنها در یک زمان حداکثر سطح انرژی خود را ارزیابی کند و سپس برای جایگزینی توصیه می شود. اگر چه ممکن است مولفه بعد از این رویداد کار کند اما ممکن است به درستی کار نکند.

  3. جریان پیک گذار را از طریق واریستور محاسبه کنید ، که اغلب به عنوان جریان جریان شناخته می شود. جریان جاری، جریان حداکثر است که می تواند از طریق MOV در طول مدت مشخص شده و شکل موج منتقل شود. مهم است که یک واریستور را با یک امتیاز جریان جاری انتخاب کنید که معادل آن است یا به طور ایده آل بیش از امتیاز فعلی مورد نیاز یک رویداد که مدار ممکن است برای اطمینان از عملکرد مناسب تولید کند. اگر چه مولفه این افزایش را کنترل می کند، اکثر تولید کننده توجه جریان فعلی به عنوان یک بار اتفاق می افتد قبل از اینکه بخشی برای جایگزینی توصیه می شود.

  4. تعیین الزامات اتلاف انرژی . مهم است که یک واریستور را با یک امتیاز قدرت که معادل آن است و یا ایده آل بیش از نیروی کار مورد نیاز رویداد مدار ممکن است انتخاب کنید. شایان ذکر است که قدرت، جریان جاری و امتیاز انرژی بسیار بالاتر از رویداد پیش بینی شده است. این عوامل ریسک امتیاز معمولا 50 برابر بیشتر از تحمل استرس مورد نیاز است. در صورت عدم اطمینان در مورد عوامل رویداد، ایمنی بیشتر برای انتخاب دستگاهی با قدرت بالاتر، جریان جاری و رتبه بندی انرژی بیشتر است.

  5. یک مدل برای ارائه ولتاژ Varistor MAX مورد نیاز ، گاهی اوقات به عنوان ولتاژ محکم (MAX) شناخته می شود. ولتاژ بستن باید بر اساس مقدار تقریبی ولتاژ حداکثر که شما اجازه می دهد مدارهای ورودی یا خروجی خود را در یک رویداد ببینید. شما باید مطمئن شوید که مدار شما قادر به اداره این ولتاژ خواهد بود. به طور خلاصه، این تقریبا بالاترین ولتاژ مدار است که مدار شما باید تجربه کند. با این حال، واریستور از حدود ولتاژ ویستور مین شروع به هدایت می کند و این ممکن است تا زمانی که ولتاژ بستگی واقعی به وجود می آید مقداری کوچکتر را داشته باشیم.

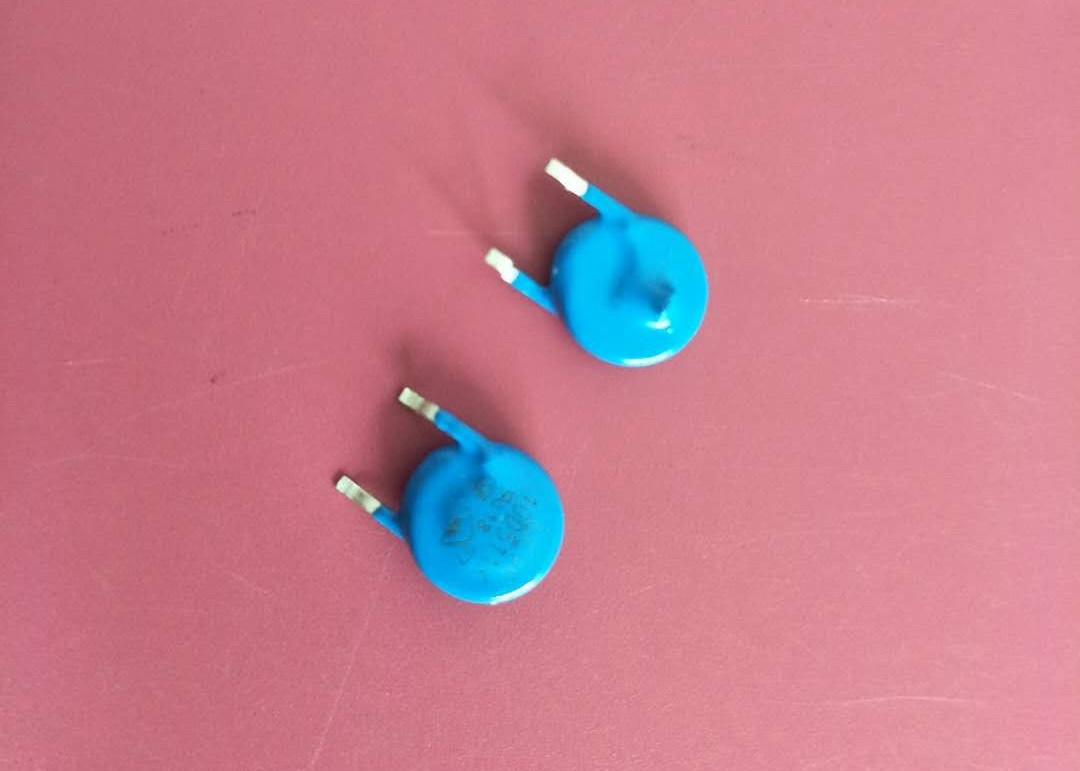

  6. عکس های محصول
