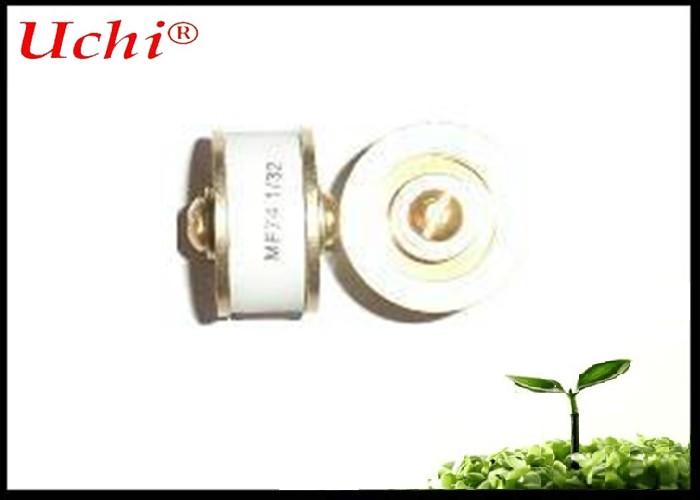

MF74 10/18 جریان محدود قدرت NTC ترمیستور 10 ولت 18A 25mm قطر برای لامپ های سوپر قدرت
جزئیات محصول:
| محل منبع: | چين |
| نام تجاری: | SHIHENG |
| گواهی: | UL CQC TUV |
| شماره مدل: | MF74 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 300PCS |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | فله |
| زمان تحویل: | 7-10 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 10000000 پیکسل در هر ماه |
|
اطلاعات تکمیلی |
|||
| نام: | ترمیستور NTC | سلسله: | MF74 |
|---|---|---|---|
| قطر: | 25 میلی متر | Max. حداکثر Current جاری: | 18A |
| حداکثر قدرت دیسی.: | 125 mW/C | زمان حرارتی: | 360 ثانیه |
| برجسته: | ntc temperature sensor,power ntc thermistor,power ntc thermistor |
||
توضیحات محصول
MF74 10/18 قدرت محدود کننده جریان NTC ترمیستور 10 اهم 18 آمپر قطر 25 میلی متر برای لامپ های سوپر پاور
مزیت استفاده از ترمیستور MF74 NTC
بهترین انتخاب برای محدود کردن جریان هجومی
فناوری پیشرو عملکرد عالی منشاء داخلی
حداکثر جریان حالت پایدار: 120A
جریان هجومی موج لحظه ای جریانی است که هنگام روشن شدن برق به موتورها، ترانسفورماتورها، تامین کنندگان برق و عناصر گرمایشی ایجاد می شود.هرچه توان بیشتری برای تجهیزات صنعتی مورد نیاز باشد، جریان هجومی بزرگتر است.این می تواند به طور موثر جریان هجومی را با استفاده از سری با قدرت خاموش کندترمیستور NTCدر مدار برگشت منبع تغذیهمقاومت ترمیستور پس از هجوم به شدت کاهش می‌یابد و به جریان حالت پایدار اجازه می‌دهد تا با مقاومت بسیار کم جریان یابد. این اثر حفاظت از جریان هجومی را فراهم می‌کند، در عین حال کارایی را در حین کار عادی امکان‌پذیر می‌کند. ترمیستور NTC قدرت تولید شده توسط شرکت فناوری گوانگدونگ اوچی، با مسئولیت محدود.با مقیاس بزرگ، به ویژه محصولات سریال MF73T، MF73، MF74، MF75 با اندازه بزرگ، که می تواند در حفاظت هجومی با سطح صنعتی مانند ربات های صنعتی و اتوماسیون استفاده شود.
مشخصات
پیکربندی قابل اعتماد و نصب راحت
قوی ترین قابلیت حفاظت از جریان نوسانی و جذب انرژی
شماره ثبت اختراع: 03277490.7
برنامه پیشنهادی
تبدیل برق، قدرت سوئیچ، برق UPS
انواع لامپ های سوپر پاور
بخاری برقی
ابعاد طرح کلی
مشخصات فنی
| P/N | R25±20٪ (Ω) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) |
| MF74-0.5/40 | 0.5 | 40 | 0.00875 | 118 | 340 |
| MF74-1/32 | 1 | 32 | 0.0137 | 118 | 340 |
| MF74-2/25 | 2 | 25 | 0.024 | 120 | 340 |
| MF74-5/21 | 5 | 21 | 0.0364 | 123 | 350 |
| MF74-10/18 | 10 | 18 | 0.0555 | 125 | 360 |
| MF74-20/15 | 20 | 15 | 0.0745 | 125 | 345 |
خلاصه ترمیستور NTC و سنسور دما
ترمیستور یک عنصر نیمه هادی سرامیکی است که از مواد اکسیدهای گزاف ساخته شده است.این ویژگی را دارد که مقاومت با توجه به دمای محیط تغییر می کند.یعنی مقاومت آنها با افزایش دمای محیط در یک توان اندازه گیری معین کاهش می یابد.با این ویژگی می توان ترمیستور NTC و سنسور دما را در شرایط جبران دما، اندازه گیری و کنترل و حفاظت از جریان نوسانی اعمال کرد.
تکنو پارامتر اصلی ترمیستور NTC
1. توان صفر مقاومت RT
در دمای نامی، این مقاومت اندازه گیری شده توسط قدرت اندازه گیری است که باعث تغییر مقاومت می شود که می تواند نسبت به کل خطای اندازه گیری نادیده گرفته شود.
2.Rated Zero Power ResistanceR25
مقاومت نامی ترمیستور که مقاومت توان صفر است که در 25 درجه سانتیگراد اندازه گیری شده و روی ترمیستور علامت گذاری شده است.
3.B ارزش
مقدار B توان حرارتی ترمیستور ضریب دمایی منفی است که به عنوان نسبت تفاوت بین لگاریتم‌های ناپیری مقاومت توان صفر در دو دما به تفاوت بین دو دما تعریف می‌شود.
در معادله:
RT1- مقاومت توان صفر در T1
RT2- مقاومت توان صفر در T2
مگر اینکه نشانه خاصی باشد، مقدار B از مقاومت های توان صفر در 25 ℃ (298.15K) و 50 ℃ (323.15K) مشخص می شود و مقدار B یک ثابت دقیق در محدوده دمای عملیاتی نیست.
4. ضریب دمایی توان صفر مقاومت αT
در دمای نامی، نسبت نرخ تغییر مقاومت توان صفر با دما به خود مقاومت توان صفر است.برای مثال:
جایی که:
αT - ضریب دمایی مقاومت توان صفر در T
RT-مقاومت توان صفر در T
دمای T
B- مقدار B
5. ضریب اتلافδ
در دمای نامی محیط، نسبت نرخ تغییر توان مصرفی ترمیستور به تغییر دمای مربوطه است، یعنی:
در محدوده دمای کاری، δ با محیط تغییر کمی دارد.
6. ثابت زمان حرارتی
در توان صفر، زمان بر حسب ثانیه اندازه گیری می شود که برای تغییر دمای ترمیستور 63.2% اختلاف بین دمای اولیه و نهایی ترمیستور در هنگام شکستن دما مورد نیاز است.
τ در نسبت مستقیم به ظرفیت حرارتی C ترمیستور و در نسبت معکوس به ضریب اتلاف است، یعنی:
7. حداکثرجریان حالت پایدار
حداکثر جریان پیوسته مجاز عبور از ترمیستور در دمای 25 درجه سانتیگراد.
8. ویژگی مقاومت-دما
رابطه اتکا بین مقاومت توان صفر ترمیستور و دمای آن.
ترمیستور NTC منحنی RT
9. مشخصه استاتیک VI به رابطه بین ولتاژ و جریان اشاره دارد زمانی که ترمیستور NTC حالت تعادل حرارتی را برقرار می کند، زیرا محدوده متغیر رابطه بین ولتاژ پایانه و جریان ترمیستور بسیار گسترده است، منحنی ولتاژ و جریان آن اغلب با دو برابر نمایش داده می شود. مختصات لگاریتمی
