حفاظت از نوسانات طراحی خود محافظت شده برای سیستم های دوربین مدار بسته BNC Interface Imax 20KA
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | Uchi |
| گواهی: | CE / SGS / ISO9001 |
| شماره مدل: | OBVT-BNC |
پرداخت:
| مقدار حداقل تعداد سفارش: | 200 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | بسته صادراتی / مذاکره |
| زمان تحویل: | 5-15 روز پس از پرداخت |
| شرایط پرداخت: | T/T، L/C، Western Union |
| قابلیت ارائه: | 60000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| نام: | برقگیر BNC | سازمان ملل متحد: | 5VDC |
|---|---|---|---|
| که در: | 10KA | ایمکس: | 20KA |
| رابط: | BNC | زمان پاسخ: | <10 ثانیه |
| گواهی CE، CQC: | CE / CQC / SGS | مواد: | آلیاژ آلومینیوم |
| برجسته: | صاعقه گیر bnc خود محافظت شده,حفاظت از نوسانات BNC برای سیستم های دوربین مدار بسته,حفاظت از نوسانات 20KA برای سیستم های دوربین مدار بسته |
||
توضیحات محصول

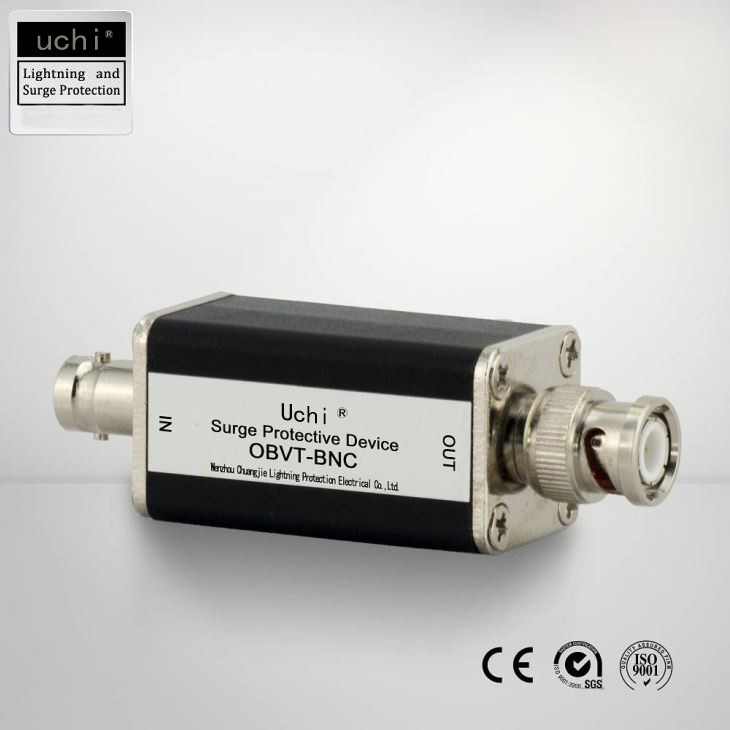

برقگیر 5VDC BNC / دستگاه محافظ ولتاژ دوربین مدار بسته با 10kA 20KA
OBVT-BNC
محافظ‌های موجی ویدئویی BNC کواکسیال برای محافظت از سیستم شبکه کامپیوتری طراحی شده‌اند که شامل سیستم نظارت بر سیستم امنیتی، انتقال سیگنال کواکسیال و تلویزیون مدار بسته، سیستم ارتباط ماهواره‌ای است.
OBVT مجموعه ای از دستگاه ها برای تخلیه اضافه ولتاژهای گذرا القا شده در خطوط کواکسیال است.مطابق با IEC 61643-21.فرمت کواکسیال
مناسب برای حفاظت از تجهیزات انتقال و دریافت فرکانس رادیویی.به دلیل ماهیت خود، آنها به شدت در معرض اضافه ولتاژهای گذرا (سرنگ) مرتبط با فعالیت هواشناسی قرار دارند.
برای اتصالات BNC، F، N، TNC.
ایده آل برای حفاظت از سیستم های انتقال و دریافت مانند آنتن های تلویزیون و رادیو، تلویزیون مدار بسته (CCTV)، دزدگیر و غیره.
پارامترهای فنی
| OBVT-BNC | OBVT-N | OBVT-F | |
| ولتاژ عملیاتی اسمی (Un) | DC5V | ||
| حداکثر ولتاژ عملیاتی پیوسته (Uc) | DC8V | ||
| جریان تخلیه اسمی در (8/20µs)kA | 10 کیلو آمپر | ||
| حداکثر جریان تخلیه Imax (8/20µs)kA | 20 کیلو آمپر | ||
| سطح حفاظت ولتاژ (بالا) | <120 ولت | ||
| رابط | BNC | ن | اف |
| پهنای باند (MHz) | 10-40 | ||
| زمان پاسخ tA | <10 ثانیه | ||
ویژگی و مزایا
-نصب آسان
-طراحی ایمن/محافظت‌شده با خطا پاسخ بسیار سریع
-Hybrid GDT و فناوری دیود انتقال از راه دور
-اثر انتقال خوب ضد تداخل قوی
- مطابق با استاندارد lEC 61643-21 است
توجه داشته باشید:حفاظت در برابر صاعقه سیستم تضمین نمی کند که تجهیزات 100٪ توسط صاعقه آسیب نبینند.سیستم قدرت باید حفاظت از صاعقه چند سطحی باشد.
سیستم کامل حفاظت در برابر صاعقه شامل حفاظت در برابر صاعقه خارجی و حفاظت صاعقه داخلی است.حفاظت خارجی در برابر صاعقه به موارد زیر اشاره دارد: گیرنده های صاعقه، هادی های پایین و بدنه های زمین که عمدتاً برای دفاع در برابر برخورد مستقیم صاعقه استفاده می شوند.حفاظت داخلی صاعقه شامل: محافظ، سیم کشی معقول، فاصله ایمن، اتصال همسان پتانسیل، حفاظت از اضافه ولتاژ و غیره است که عمدتاً برای جلوگیری از القای صاعقه، ضد حمله بالقوه زمین، نفوذ موج صاعقه و غیره استفاده می شود.
کاربرد
● توزیع AC/DC
●منابع تغذیه
●اتوماسیون صنعتی
●ارتباطات
●سیستم های کنترل موتور
● برنامه های کاربردی PLC
●تجهیزات انتقال نیرو
●برنامه های HVAC
● درایوهای AC
●سیستم های یو پی اس
●سیستم های امنیتی
● IT / مراکز داده
نکته: حفاظت در برابر صاعقه یک حفاظت احتمالی است و ما نمی توانیم حفاظت 100٪ را ارائه دهیم.
اول اینکه تخلیه صاعقه به خودی خود دارای درجه خاصی از تصادفی بودن است و پارامترهای صاعقه دارای ویژگی های آماری خاصی هستند که مشخص می کند تمام اقدامات حفاظتی بر اساس این ویژگی های آماری پارامترهای صاعقه نمی توانند محافظت 100٪ را ارائه دهند.مانند: ویژگی های حفاظت در برابر صاعقه مستقیم.دامنه جریان صاعقه، شکل موج، و غیره دارای ویژگی های آماری است.
دوم، تجهیزات حفاظت از صاعقه نمی توانند از تشکیل رعد و برق جلوگیری کنند.
سوم، دستگاه های حفاظت در برابر صاعقه نمی توانند به طور ایده آل تمام ولتاژها/جریان های تداخلی را حذف کنند.هدف اساسی از انجام اقدامات حفاظتی این است که اطمینان حاصل شود که بیشتر انرژی ناشی از تداخل به قسمت های آسیب پذیر دستگاه و کارکنان سرایت نمی کند.
در نهایت، هزینه حفاظت در برابر نوسانات سطح بالا با احتمال وقوع کم به شدت افزایش یافته است.
دیگران
پارامتر SPD فناوری (توجه: با توجه به نیاز کاربر، می توان Uc=140V،440V،550V، محدوده ولتاژ محدوده SPD را سفارشی کرد):
| نوع شماره | ولتاژ نامی (V) Un | ولتاژ پیوسته Uc(V~) | جریان تخلیه استاندارد در (KA) |
حداکثر جریان تخلیه |
سطح حفاظت (KA~) | زمان پاسخ (ها) |
| DGM1(2)-D5 | 220/380 |
275/320 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1.6 | |||
| DGM1(2)-C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2.4 | |||
| DGM(4)-B60 | 60 | 100 | 2.8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
اهمیت اتصال به زمین
محافظ های اضافه ولتاژ (SPD) انرژی اضافی را به زمین منحرف می کنند، بنابراین اوج ولتاژ را به مقدار قابل قبولی برای تجهیزات الکتریکی متصل محدود می کنند.
بنابراین، اتصال زمین در شرایط مناسب، یک جنبه کلیدی برای محافظت موثر در برابر ولتاژهای اضافی است.
اول از همه، شما باید تعیین کنید که سیستم توزیع برق شما چگونه است، TT، TN یا IT.پس از تعیین سیستم توزیع برق، می توانید حالت حفاظتی و روش سیم کشی صاعقه گیر را برای انتخاب صاعقه گیر مناسب انتخاب کنید.
به عنوان مثال، TN-C از دستگاه حفاظت از صاعقه 3P، TN-S از 4P، TT از 3P+N و غیره استفاده می کند.
س: آیا می توانم چند نمونه بگیرم؟
پاسخ: بله، از سفارشات نمونه استقبال شد.
س: آیا می توانم از آرم یا طرح خود روی کالاها استفاده کنم؟
A: بله، آرم و طراحی سفارشی در تولید انبوه در دسترس است.
س: زمان تحویل چقدر است؟
A: 3 روز برای نمونه ها، 7-15 روز برای تولید انبوه.
س: مدت پرداخت چیست؟
A: T/T، L/C در دید، West Union، Paypal و غیره.
