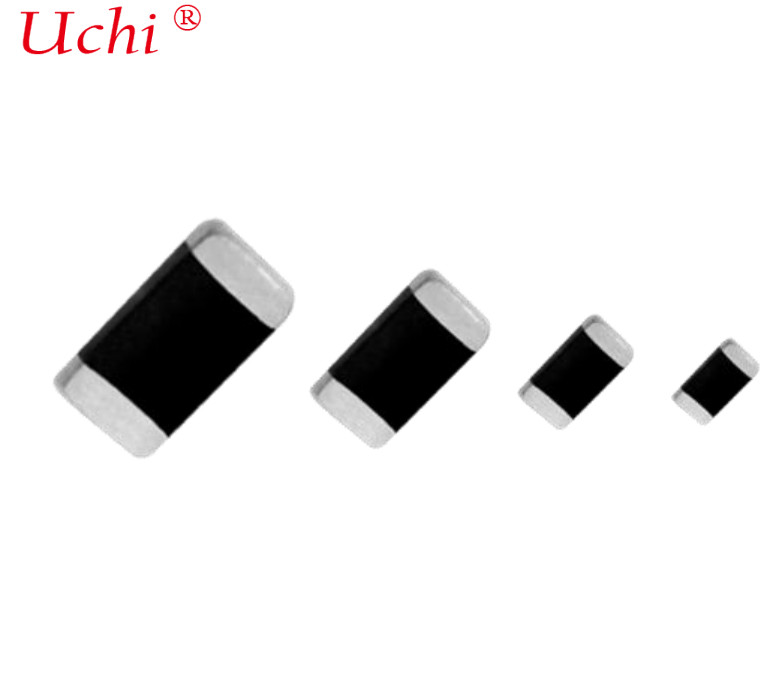

واریستورهای OEM Metal Oxide , استفاده از آداپتور 0402 SMD Varistor Bulk
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | UCHI |
| گواهی: | SGS.MA.CTI.CQC |
| شماره مدل: | 12CL |
پرداخت:
| مقدار حداقل تعداد سفارش: | 10000 عدد |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | فله |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، گرم پول |
| قابلیت ارائه: | 5000000000 PCS در ماه |
|
اطلاعات تکمیلی |
|||
| سری تولید: | SMD Varistor | تایپ کنید: | 1005 |
|---|---|---|---|
| ولتاژ شکست (DC): | 050:5.6V 080:8V 110:11V | مقاومت در برابر انرژی: | 0.02JB 0.05J |
| حداکثر ولتاژ حد: | 15:15 ولت | تحمل ولتاژ شکست: | K: ± 10٪ L: ± 15٪ M: ± 20٪ |
| برجسته: | واریستورهای اکسید فلزی OEM,واریستورهای اکسید فلزی 0402,واریستورهای اکسید فلزی |
||
توضیحات محصول
Metal Oxide Varistors OEM Adapter OEM 0402 SMD Varistor Bulk
جزئیات سریع:
1) بدون سرب، اندازه 1005 [0402]، 1608 [0603]، 2012 [0805]،3216 [1206]
2) ساخت و ساز سرامیکی چند لایه
3) دمای عملیات گسترده: ﹣55 ℃ تا 125 ℃
4) محدوده ولتاژ کاری V1 mA (DC) ＝3.3 تا 68 ولت
5) پاسخ سریع (≤1 ثانیه)
6) قابلیت جریان گذرا بالا
7) جریان نشتی کم
شرح:
SMD Varistor وریستورهای اکسید فلزی روی سطح هستند که در کاربردهایی که نیاز به انرژی بالا و قابلیت جریان گذرا دارند استفاده می شوند.قطعات دارای رتبه AC برای کار مداوم در خطوط برق AC طراحی شده اند.قطعات دارای رتبه DC برای کاربردهای خودرو مناسب هستند و این سری شامل یک بسته قالبی نایلونی با سرنخ های فلزی قلع اندود شده برای لحیم کاری به PCB است.سری 20D بر اساس یک عنصر وریستور داخلی شعاعی 20 میلی متری با ویژگی های مشابه با سری واریستورهای UCHI MOV/TMOV ساخته شده است.
برنامه های کاربردی:
- تجهیزات مدیریت بار
- دستگاه های تخلیه بار خودرو
- کنتور برق الکترونیکی/AC
- سوپاپ های مورد استفاده در سیستم های کارواش اتوماتیک
- کارت های پلاگین
- کنترل از راه دور
- GFCI (قطع کننده مدار خطای زمین)
- کمپرسورهای موتور
- رانندگی و کنترل الکترونیک
- منابع تغذیه و یو پی اس حالت سوئیچ
مشخصات فنی:
ویژگی SMD Varistor
SMD Varistor نوعی مقاومت حساس به ولتاژ، ویژگی های ولت آمپر متقارن است، ارزش آن به عنوان افزایش ولتاژ غیر خطی است، زمانی که ولتاژ در محدوده خاصی به افزایش بیشتر، پدیده "اتصال کوتاه" شدید تر است.
ترتیب اطلاعات
XTV 1005 - 050 B 15 M N T - □□
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
① سری تولید: SMD Varistor
②نوع: 1005
③ ولتاژ شکست (DC): 050:5.6V 080:8V 110:11V
④مقاومت انرژی: A 0.02J B 0.05J
⑤حداکثر ولتاژ حد: 15:15 ولت
⑥تحمل ولتاژ شکست: K: ± 10% L: ± 15% M: ± 20%
⑦ پایان پایان: S: Ag/Pd N: Ag/Ni/Sn
⑧بسته:T: Taping B: فله
⑧ کد طراحی: باید توسط نیازهای مشتری تایید شود
ابعاد محصول
|
شماره قطعه |
L (mm) |
W (mm) |
H(mm) |
L1 (mm) |
|
1005 |
0.20±1.00 |
0.50±0.20 |
0.50±0.20 |
0.15±0.20 |
|
1608 |
0.20±1.60 |
0.80±0.20 |
0.80±0.20 |
0.30±0.20 |
|
2012 |
0.20±2.00 |
0.20±1.20 |
0.80±0.20 |
0.30±0.20 |
|
3216 |
0.20±3.20 |
0.20±1.60 |
0.20±1.20 |
0.40±0.30 |
|
3225 |
0.20±3.20 |
2.50±0.20 |
0.20±1.20 |
0.40±0.30 |
|
4532 |
0.20±4.50 |
0.20±3.20 |
0.30±1.50 |
0.50±0.30 |
|
5650 |
0.20±5.60 |
0.20±5.00 |
0.30±1.50 |
0.80±0.30 |
|
08CL |
0.20±8.00 |
0.20±5.00 |
0.30±1.70 |
0.80±0.30 |
|
10CL |
0.20±10.00 |
0.20±8.00 |
0.30±1.70 |
0.80±0.30 |
|
12CL |
0.20±12.00 |
0.20±10.00 |
0.30±1.70 |
0.80±0.30 |
|
متریک |
EIA |
| 1005 | 0402 |
| 1608 | 0603 |
| 2012 | 0805 |
| 3216 | 1206 |
| 3225 | 1210 |
| 4532 | 1812 |
| 5650 | 2220 |
| 08CL | 3220 |
| 10CL | 4032 |
| 12CL | 4840 |
پارامترهای الکتریکی
|
شماره قطعه |
کار کردن ولتاژ |
ولتاژ شکست |
ولتاژ بستن |
گذرا انرژی |
اوج جاری |
ظرفیت |
||
|
دی سی |
AC |
@ 1 میلی آمپر DC |
8/20 µs 1A |
10/1000μs |
8/20 میکرو ثانیه |
@ 1 کیلوهرتز |
||
|
Vدی سی(V) |
VRMS(V) |
Vب(V) |
Vج(V) |
Eتی(ج) |
منپ(آ) |
C(pF) |
||
|
□XTV12CL-100Q200KNT-□□ |
100 |
75 |
120 |
± 10% |
200 |
4.0 |
500 |
350 |
|
□XTV12CL-320S650KNT-□□ |
320 |
250 |
390 |
± 10% |
650 |
5.0 |
500 |
200 |
|
□XTV12CL-350S710KNT-□□ |
350 |
275 |
430 |
± 10% |
710 |
5.0 |
500 |
180 |
|
□XTV12CL-380S775KNT-□□ |
380 |
300 |
470 |
± 10% |
775 |
5.0 |
500 |
150 |
اطلاعات بسته بندی
|
تایپ کنید |
1005 |
1608 |
2012 |
3216 |
3225 |
4532 |
5650 |
||
|
تعداد |
کاغذ |
10000 |
4000 |
4000 |
- |
- |
- |
- |
- |
|
پلاستیک |
- |
- |
- |
3000 |
3000 |
3000 |
3000 |
1000 |
|
|
MOQ |
10000 |
4000 |
4000 |
3000 |
3000 |
3000 |
3000 |
1000 |
|
نکات: برای 08CL 10CL 12CL فقط فله
فله: 1000 عدد در هر کیسه یا با توجه به تقاضا
مزیت رقابتی:
- عرضه مستقیم کارخانه
- گواهی های تکمیل شده مانند UL، VDE، SGS، و غیره و کیفیت بالا موجود است
- تحویل سریع
- بهترین خدمات پس از فروش
- OEM و ODM موجود است
