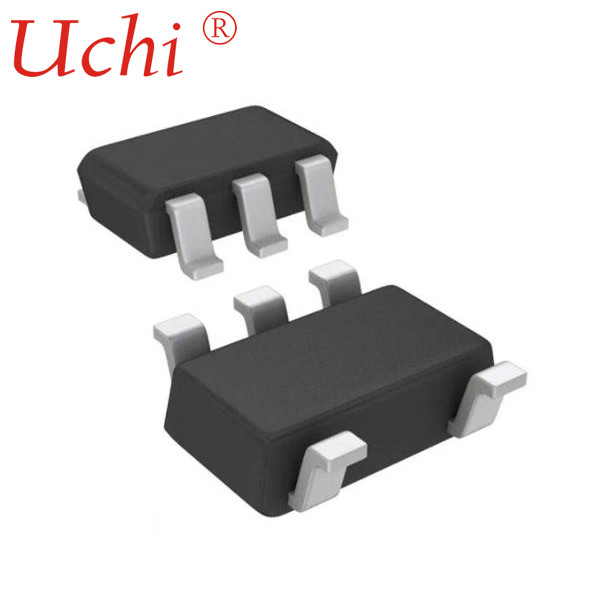

آی سی آمپلی فایرهای اصلی جدید TSZ121ICT TSZ121 , 1CIRC SC70-5 ZERO DRIFT OP AMP
جزئیات محصول:
| گواهی: | Full |
| شماره مدل: | TSZ121SC70-5 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 3000 عدد |
|---|---|
| قیمت: | 0.36 USD/PC |
| جزئیات بسته بندی: | فله یا قرقره |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 100000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| محل منبع: | چین | نام تجاری: | Original |
|---|---|---|---|
| شماره قطعه سازنده: | TSZ121ICT | نوع نصب: | نصب سطحی |
| تایپ کنید: | مدار مجتمع | دمای عملیاتی: | -40 درجه سانتی گراد ~ 125 درجه سانتی گراد |
| برنامه های کاربردی: | استاندارد | ||
| برجسته: | TSZ121ICT ZERO DRIFT OP AMP,TSZ121 ZERO DRIFT OP AMP,آی سی آمپلی فایرهای 1CIRC SC70-5 |
||
توضیحات محصول
تقویت کننده های اصلی جدید TSZ121ICT TSZ121 آی سی OPAMP ZERO-DRIFT 1CIRC SC70-5
تقویت‌کننده‌های عملیاتی با دقت بسیار بالا (5 µV) ریز قدرت 5 ولت صفر دریفت
امکانات
دقت و پایداری بسیار بالا: ولتاژ آفست 5 µV حداکثر در 25 درجه سانتیگراد، 8 µV در محدوده دمایی کامل (40- تا 125 درجه سانتیگراد) ورودی و خروجی ریل به ریل
ولتاژ تغذیه پایین: 1.8 - 5.5 ولت
مصرف برق کم: حداکثر 40 µAدر 5 ولت
محصول افزایش پهنای باند: 400 کیلوهرتز
تحمل بالا به ESD: 4 کیلو ولت HBM
محدوده دمایی گسترده: -40 تا 125 درجه سانتیگراد بسته‌های میکرو: SC70-5، DFN8 2x2، و QFN16 3x3
فواید
دقت بالاتر بدون کالیبراسیون
دقت عملاً تحت تأثیر تغییر دما نیست
محصولات مرتبط
برای تقویت‌کننده‌های دقیق زمان پیوسته، TSV711orTSV731 را ببینید
برنامه های کاربردی
برنامه های کاربردی با باتری
دستگاه های قابل حمل
تهویه سیگنال
ابزار پزشکی
شرح
سری TSZ12x تقویت کننده های عملیاتی با دقت بالا ولتاژهای آفست ورودی بسیار پایین را با
رانش تقریبا صفر
TSZ121 نسخه تکی، TSZ122 نسخه دوگانه و TSZ124 نسخه چهارگانه است که دارای پایه های سازگار با استانداردهای صنعتی است.
سری TSZ12x ورودی و خروجی ریل به ریل، نسبت سرعت/قدرت عالی و محصول پهنای باند 400 کیلوهرتز را ارائه می دهد، در حالی که کمتر از 40 میکروآمپر در ولتاژ 5 ولت مصرف می کند. این دستگاه ها همچنین دارای جریان بایاس ورودی بسیار کم هستند.
این ویژگی ها خانواده TSZ12x را برای رابط های حسگر، برنامه های کاربردی با باتری و برنامه های قابل حمل ایده آل می کند.
حداکثر امتیازات و شرایط عملیاتی مطلق
جدول 1: حداکثر امتیازات مطلق (AMR)
| سمبل | پارامتر | ارزش | واحد | |
| VCC | ولتاژ تغذیه(1) | 6 |
V |
|
| Vid | ولتاژ ورودی دیفرانسیل(2) | ±VCC | ||
| وین | ولتاژ ورودی(3) | (VCC-) - 0.2 تا (VCC+) + 0.2 | ||
| من | جریان ورودی(4) | 10 | mA | |
| Tstg | دمای ذخیره سازی | -65 تا 150 | درجه سانتی گراد | |
| Tj | حداکثر دمای محل اتصال | 150 | ||
|
Rthja |
اتصال مقاومت حرارتی به |
SC70-5 | 205 |
°C/W |
| SOT23-5 | 250 | |||
| DFN8 2x2 | 57 | |||
| MiniSO8 | 190 | |||
| SO8 | 125 | |||
| QFN16 3x3 | 39 | |||
| TSSOP14 | 100 | |||
|
ESD |
HBM: مدل بدن انسان(7) | 4 | کیلوولت | |
| MM: مدل ماشین(8) | 300 | V | ||
| CDM: مدل دستگاه شارژ شده(9) | 1.5 | کیلوولت | ||
| ایمنی لچ‌آپ | 200 | mA | ||
یادداشت:
(1) تمام مقادیر ولتاژ، به جز ولتاژ دیفرانسیل، با توجه به ترمینال زمین شبکه است.
(2) ولتاژ دیفرانسیل ترمینال ورودی غیر معکوس نسبت به ترمینال ورودی معکوس است.
(3) Vcc - Vin نباید از 6 ولت تجاوز کند، Vin نباید از 6 ولت تجاوز کند
(4) جریان ورودی باید توسط یک مقاومت سری با ورودی ها محدود شود.
(5) Rth مقادیر معمولی هستند.
(6) اتصال کوتاه می تواند باعث گرمایش بیش از حد و اتلاف مخرب شود.
(7) مدل بدن انسان: 100 pF که از طریق یک مقاومت 1.5 کیلو اهم بین دو پین دستگاه تخلیه می شود، برای همه زوج های ترکیب پین با پین های دیگر شناور انجام می شود.
(8) مدل ماشین: یک کلاهک 200 pF به ولتاژ مشخص شده شارژ می شود، سپس مستقیماً بین دو پایه دستگاه بدون مقاومت سری خارجی (مقاومت داخلی < 5 Ω) تخلیه می شود، برای همه زوج های ترکیب پین با پین های دیگر شناور انجام می شود. .
(9) مدل دستگاه شارژ شده: تمام پین ها به علاوه بسته با هم تا ولتاژ مشخص شارژ می شوند و سپس مستقیماً به زمین تخلیه می شوند.
جدول 2: شرایط عملیاتی
| سمبل | پارامتر | ارزش | واحد |
| VCC | ولتاژ تغذیه | 1.8 تا 5.5 | V |
| Vicm | محدوده ولتاژ ورودی حالت رایج | (VCC-) - 0.1 تا (VCC+) + 0.1 | |
| تاپر | محدوده دمای هوای آزاد کار می کند | -40 تا 125 | درجه سانتی گراد |
3
مشخصات الکتریکی
جدول 3: مشخصات الکتریکی در VCC+ = 1.8 V با VCC- = 0 V، Vicm = VCC/2، T = 25 درجه سانتیگراد،
و RL = 10 کیلو اهم به VCC/2 متصل است (مگر اینکه خلاف آن مشخص شده باشد)
| سمبل | پارامتر | شرایط | حداقل | تایپ کنید | حداکثر | واحد |
| عملکرد DC | ||||||
| Vio | ولتاژ آفست ورودی | T = 25 درجه سانتیگراد | 1 | 5 | μV | |
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 8 | |||||
| ΔVio/ΔT | افت ولتاژ ورودی(1) | -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 10 | 30 | nV/°C | |
| Iib |
جریان بایاس ورودی (Vout = VCC/2) |
T = 25 درجه سانتیگراد | 50 | 200(2) |
pA |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 300(2) | |||||
| Iio |
جریان افست ورودی (Vout = VCC/2) |
T = 25 درجه سانتیگراد | 100 | 400(2) | ||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 600(2) | |||||
|
CMR |
رد حالت رایج نسبت، 20 log (ΔVicm/ΔVio)، Vic = 0 V به VCC، Vout = VCC/2، RL > 1 MΩ |
T = 25 درجه سانتیگراد | 110 | 122 |
دسی بل |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 110 | |||||
| Avd | افزایش ولتاژ سیگنال بزرگ، Vout = 0.5 V تا (VCC - 0.5 V) | T = 25 درجه سانتیگراد | 118 | 135 | ||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 110 | |||||
| VOH | ولتاژ خروجی سطح بالا | T = 25 درجه سانتیگراد | 30 |
mV |
||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 70 | |||||
| VOL | ولتاژ خروجی سطح پایین | T = 25 درجه سانتیگراد | 30 | |||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 70 | |||||
|
بیرون آمدن |
Isink (Vout = VCC) | T = 25 درجه سانتیگراد | 7 | 8 |
mA |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 6 | |||||
| منبع (Vout = 0 V) | T = 25 درجه سانتیگراد | 5 | 7 | |||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 4 | |||||
|
ICC |
جریان تامین (در هر تقویت کننده، Vout = VCC/2، RL > 1 MΩ) |
T = 25 درجه سانتیگراد | 28 | 40 |
μA |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 40 | |||||
| عملکرد AC | ||||||
| پوند | محصول پهنای باند به دست آورید |
RL = 10 کیلو اهم، CL = 100 pF |
400 | کیلوهرتز | ||
| فو | فرکانس افزایش یونیتی | 300 | ||||
| ɸm | حاشیه فاز | 55 | درجه | |||
| جی ام | کسب حاشیه | 17 | دسی بل | |||
| SR | نرخ ضربه(3) | 0.17 | V/μs | |||
| ts | زمان تنظیم | به 0.1٪، Vin = 1 Vp-p، RL = 10 kΩ، CL = 100 pF | 50 | μs | ||
| en | ولتاژ نویز ورودی معادل | f = 1 کیلوهرتز | 60 | nV/√ هرتز | ||
| f = 10 کیلوهرتز | 60 | |||||
| Cs | جداسازی کانال | f = 100 هرتز | 120 | دسی بل | ||
| سمبل | پارامتر | شرایط | حداقل | تایپ کنید | حداکثر | واحد |
| tinit | زمان اولیه سازی | T = 25 درجه سانتیگراد | 50 | ps | ||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 100 |
TSZ121، TSZ122، TSZ124
یادداشت:
(1) ببینیدبخش 5.5: "انحراف ولتاژ ورودی نسبت به دما".اندازه گیری افست ورودی بر روی پیکربندی بهره x100 انجام می شود.آمپلی فایرها و مقاومت های تنظیم بهره در یک دما هستند.
(2) با طراحی تضمین شده است
(3) مقدار نرخ ضربه به عنوان میانگین بین نرخ ضربه مثبت و منفی محاسبه می شود.
جدول 4: برقی مشخصات در VCC+ = 3.3 V با VCC- = 0 V، Vicm = VCC/2، تی = 25 درجه ج
و RL = 10 kΩ متصل به VCC/2 (مگر اینکه در غیر این صورت مشخص شده)
| نماداول | پارامتر | شرایطدر | حداقل. | تایپ کنید. | حداکثر. | Unآی تی |
| دی سی اجراnce | ||||||
| Vio | ولتاژ آفست ورودی | T = 25 درجه سانتیگراد | 1 | 5 | μV | |
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 8 | |||||
| ΔVio/ΔT | افت ولتاژ ورودی(1) | -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 10 | 30 | nV/°C | |
| Iib |
جریان بایاس ورودی (Vout = VCC/2) |
T = 25 درجه سانتیگراد | 60 | 200(2) |
pA |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 300(2) | |||||
| Iio |
جریان افست ورودی (Vout = VCC/2) |
T = 25 درجه سانتیگراد | 120 | 400(2) | ||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 600(2) | |||||
|
CMR |
رد حالت رایج نسبت، 20 log (ΔVicm/ΔVio)، Vic = 0 V به VCC، Vout = VCC/2، RL > 1 MΩ |
T = 25 درجه سانتیگراد | 115 | 128 |
دسی بل |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 115 | |||||
| Avd | افزایش ولتاژ سیگنال بزرگ، Vout = 0.5 V تا (VCC - 0.5 V) | T = 25 درجه سانتیگراد | 118 | 135 | ||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 110 | |||||
| VOH | ولتاژ خروجی سطح بالا | T = 25 درجه سانتیگراد | 30 |
mV |
||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 70 | |||||
| VOL | ولتاژ خروجی سطح پایین | T = 25 درجه سانتیگراد | 30 | |||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 70 | |||||
|
بیرون آمدن |
Isink (Vout = VCC) | T = 25 درجه سانتیگراد | 15 | 18 |
mA |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 12 | |||||
| منبع (Vout = 0 V) | T = 25 درجه سانتیگراد | 14 | 16 | |||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 10 | |||||
|
ICC |
جریان تامین (در هر تقویت کننده، Vout = VCC/2، RL > 1 MΩ) |
T = 25 درجه سانتیگراد | 29 | 40 |
μA |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 40 | |||||
| AC کارایی | ||||||
| پوند | محصول پهنای باند به دست آورید |
RL = 10 کیلو اهم، CL = 100 pF |
400 | کیلوهرتز | ||
| فو | فرکانس افزایش یونیتی | 300 | ||||
| ɸm | حاشیه فاز | 56 | درجه | |||
| جی ام | کسب حاشیه | 19 | دسی بل | |||
| SR | نرخ ضربه(3) | 0.19 | V/μs | |||
| ts | زمان تنظیم | به 0.1٪، Vin = 1 Vp-p، RL = 10 kΩ، CL = 100 pF | 50 | μs | ||
| en | ولتاژ نویز ورودی معادل | f = 1 کیلوهرتز | 40 | nV/√ هرتز | ||
| f = 10 کیلوهرتز | 40 | |||||
| Cs | جداسازی کانال | f = 100 هرتز | 120 | دسی بل | ||
| tinit | زمان اولیه سازی | T = 25 درجه سانتیگراد | 50 | μs | ||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 100 | |||||
جدول 5: برقی مشخصات در VCC+ = 5 V با VCC- = 0 V، Vicm = VCC/2، تی = 25 درجه ج و
RL = 10 کΩ متصل به VCC/2 (مگر اینکه در غیر این صورت مشخص شده)
| نماداول | پارامتر | شرایطدر | حداقل. | تایپ کنید. | حداکثر. | Unآی تی |
| دی سی اجراnce | ||||||
| Vio | ولتاژ آفست ورودی | T = 25 درجه سانتیگراد | 1 | 5 | μV | |
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 8 | |||||
| ΔVio/ΔT | افت ولتاژ ورودی(1) | -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 10 | 30 | nV/°C | |
| Iib |
جریان بایاس ورودی (Vout = VCC/2) |
T = 25 درجه سانتیگراد | 70 | 200(2) |
pA |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 300(2) | |||||
| Iio |
جریان افست ورودی (Vout = VCC/2) |
T = 25 درجه سانتیگراد | 140 | 400(2) | ||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 600(2) | |||||
|
CMR |
رد حالت رایج نسبت، 20 log (ΔVicm/ΔVio)، Vic = 0 V به VCC، Vout = VCC/2، RL > 1 MΩ |
T = 25 درجه سانتیگراد | 115 | 136 |
دسی بل |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 115 | |||||
|
SVR |
رد ولتاژ منبع تغذیه نسبت، 20 log (ΔVCC/ΔVio)، VCC = 1.8 ولت تا 5.5 ولت، Vout = VCC/2، RL > 1 MΩ |
T = 25 درجه سانتیگراد | 120 | 140 | ||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 120 | |||||
| Avd | افزایش ولتاژ سیگنال بزرگ، Vout = 0.5 V تا (VCC - 0.5 V) | T = 25 درجه سانتیگراد | 120 | 135 | ||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 110 | |||||
|
EMIRR(3) |
نرخ رد EMI = -20 ورود (VRFpeak/ΔVio) |
VRF = 100 mVp، f = 400 MHz | 84 | |||
| VRF = 100 mVp، f = 900 MHz | 87 | |||||
| VRF = 100 mVp، f = 1800 مگاهرتز | 90 | |||||
| VRF = 100 mVp، f = 2400 مگاهرتز | 91 | |||||
| VOH | ولتاژ خروجی سطح بالا | T = 25 درجه سانتیگراد | 30 |
mV |
||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 70 | |||||
| VOL | ولتاژ خروجی سطح پایین | T = 25 درجه سانتیگراد | 30 | |||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 70 | |||||
|
بیرون آمدن |
Isink (Vout = VCC) | T = 25 درجه سانتیگراد | 15 | 18 |
mA |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 14 | |||||
| منبع (Vout = 0 V) | T = 25 درجه سانتیگراد | 14 | 17 | |||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 12 | |||||
|
ICC |
جریان تامین (در هر تقویت کننده، Vout = VCC/2، RL > 1 MΩ) |
T = 25 درجه سانتیگراد | 31 | 40 |
μA |
|
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 40 | |||||
| AC کارایی | ||||||
| پوند | محصول پهنای باند به دست آورید |
RL = 10 کیلو اهم، CL = 100 pF |
400 | کیلوهرتز | ||
| فو | فرکانس افزایش یونیتی | 300 | ||||
| ɸm | حاشیه فاز | 53 | درجه | |||
| جی ام | کسب حاشیه | 19 | دسی بل | |||
| SR | نرخ ضربه(4) | 0.19 | V/μs | |||
| نماداول | پارامتر | شرایطدر | حداقل. | تایپ کنید. | حداکثر. | Unآی تی |
| ts | زمان تنظیم | به 0.1٪، Vin = 100 mVp-p، RL = 10 kΩ، CL = 100 pF | 10 | μs | ||
| en | ولتاژ نویز ورودی معادل | f = 1 کیلوهرتز | 37 | nV/√ هرتز | ||
| f = 10 کیلوهرتز | 37 | |||||
| Cs | جداسازی کانال | f = 100 هرتز | 120 | دسی بل | ||
| tinit | زمان اولیه سازی | T = 25 درجه سانتیگراد | 50 | μs | ||
| -40 درجه سانتی گراد < T < 125 درجه سانتی گراد | 100 |
یادداشت:
دیدنبخش 5.5: "ورودی انحراف ولتاژ رانش بر فراز درجه حرارت".اندازه گیری افست ورودی بر روی پیکربندی بهره x100 انجام می شود.آمپلی فایرها و مقاومت های تنظیم بهره در یک دما هستند.
(2) با طراحی تضمین شده است
(3) روی بسته SC70-5 تست شده است
(4) مقدار نرخ ضربه به عنوان میانگین بین نرخ ضربه مثبت و منفی محاسبه می شود.
مهم اطلاع – لطفا خواندن با دقت
STMicroelectronics NV و شرکت‌های تابعه آن ("ST") این حق را برای خود محفوظ می‌دارند که در هر زمان بدون اطلاع قبلی، تغییرات، اصلاحات، بهبودها، اصلاحات و بهبودها را در محصولات ST و/یا این سند ایجاد کنند.خریداران باید آخرین اطلاعات مربوط به محصولات ST را قبل از ثبت سفارش به دست آورند.محصولات ST طبق شرایط و ضوابط فروش ST در زمان تایید سفارش فروخته می شوند.
مسئولیت انتخاب، انتخاب و استفاده از محصولات ST بر عهده خریداران است و ST هیچ مسئولیتی در قبال کمک برنامه یا طراحی محصولات خریداران نمی پذیرد.
هیچ مجوز صریح یا ضمنی برای هیچ حق مالکیت معنوی توسط ST در اینجا اعطا نمی شود.
فروش مجدد محصولات ST با مقرراتی متفاوت از اطلاعات مندرج در اینجا هرگونه ضمانت اعطایی توسط ST برای چنین محصولی را باطل می کند.
ST و آرم ST علائم تجاری ST هستند.سایر نام های محصول یا خدمات متعلق به صاحبان مربوطه می باشد.
اطلاعات این سند جایگزین اطلاعاتی می شود که قبلاً در هر نسخه قبلی این سند ارائه شده است.
© 2016 STMicroelectronics – کلیه حقوق محفوظ است
برای جزئیات بیشتر، مشخصات را در لینک مشاهده کنید
