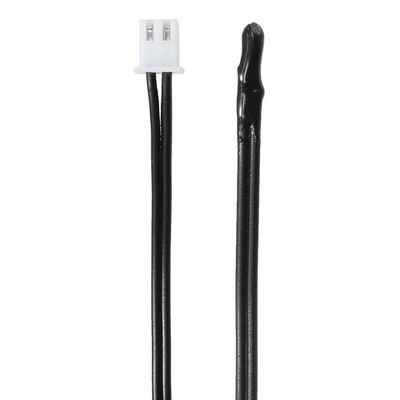

CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration
جزئیات محصول:
| محل منبع: | CHINA |
| نام تجاری: | SHIHENG |
| گواهی: | CQC |
| شماره مدل: | CWF |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000PCS |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | Bulk |
| زمان تحویل: | 2~ 3 weeks |
| شرایط پرداخت: | T/T, Western Union, MoneyGram,Paypal |
| قابلیت ارائه: | 4 Billion Pieces Per Year |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | ضد آب CWF دقت سفارشی NTC سنسور دما | R25: | 0.1K ~ 1000K OHM |
|---|---|---|---|
| مسکن: | اپوکسی / برنج / فولاد ضد زنگ / آلومینیوم / پلاستیک و غیره | سفارشی: | در دسترس |
| طول کابل: | به مشتری توصیه می شود | نرم افزار: | خودرو، پزشکی، BBQ، لوازم خانگی و غیره |
| گواهی: | CQC | شماره CQC: | CQC10001052282 |
| محدوده دمای کاری: | -80 ~ + 600Degree | عنصر حسگر: | NTC / PTC / RTD / DS18B20 و غیره |
| کابل / سیم: | PVC، سیلیکون، FEP، الیاف شیشه، دیگر | تحمل مقاومت: | ± ± 0.5٪ ± 1٪ ± 2٪ ± 3٪ ± 5٪ |
| برجسته: | ,,ntc probe temperature sensor |
||
توضیحات محصول
CQC Certified ضد آب CWF دقیق سفارشی NTC سنسور دما 10KOHM 3950 برای تهویه هوا و تبرید
مشخصات فایل پیوند دانلود فایل: CWF Precision NTC Sensor.pdf
عمومی
سنسورهای دما NTC ارائه می دهد طیف گسترده ای از سنسورهای استاندارد و سفارشی طراحی شده با توجه به نیازهای مشتری فردی پوشش برنامه های کاربردی در محدوده دما بین -80 ° C و + 600 ° C. محصول ما شامل سنسورهای دما با استفاده از ترمیستورهای NTC / PTC، RTD ها، DS18B20 و دیگر عناصر حسگر در محدوده وسیعی از ساختمان های فلزی / پلاستیکی می باشد.
نحوه سفارش
1. درجه حرارت عامل:؟
2. برنامه:؟
3. مواد و ابعاد مسکن:؟
4. مشخصات عنصر حسگر:؟
(به عنوان مثال: اگر عنصر حسگر NTC Thermistor باشد، مقاومت در 25 درجه حرارت 10KOHM است، مقاومت مقاومت ± 1٪؛ مقدار بتا 3950، تحمل بتا ± 1٪ است)
اندازه و طول 5.Cable
6. چگونه با دم کابل برخورد کنیم؟ اتصال را وصل کنید یا خالی کنید و کنده شده؟ اگر اتصالات را وصل کنید، pls به ما اطلاع می دهد که تعداد کانکتور را بخریم و یک گزینه مناسب را توصیه خواهیم کرد.
7. هر مورد خاص؟ مثلا؛ تحمل به نقطه درجه حرارت sevaral و غیره
8. مقدار تخمینی مورد نیاز
نکته: اگر شما می توانید اطلاعات و یا نقاشی یا معروف MPN ارائه، پس شما نیاز به ارائه اطلاعات بالا نیست.
امکانات
ثبات و قابلیت اطمینان ثابت شده
راه حل های موثر
انواع ساختمان ها و لوله های فلزی و پلاستیکی برای کاربردهای خاص طراحی شده است
برای حفاظت از حسگر خوب، رزین های مختلفی وجود دارد
در دسترس انواع خاصی از کابل ها (کابل های دو هسته ای یا رشته ای با عایق PVC، سیلیکون، تفلون یا کینار، کابل با صفحه نمایش و غیره)، اتصالات و سایر لوازم جانبی
حفاظت خوبی از شرایط محیطی فراهم می کند
اثبات ولتاژ بالا و قدرت دینامیکی
طیف گسترده ای از مقاومت / دما، ویژگی ها
طراحی شده برای اندازه گیری، کنترل و جبران درجه حرارت
کاربرد
خودرو (تهویه مطبوع، کابین کنترل آب و هوا / مدیریت،
مانیتورینگ دمای خارجی، صندلی های گرم شده، فرمان گرم
چرخ، دیگر)، محصولات مصرفی، ابزار دقیق
کوره های صنعتی، دوش های الکتریکی، سیستم های تهویه مطبوع و تبرید، آشکارسازهای آتش، استخرها و اسپا، دیگر ...
نمایش محصولات محبوب
a.CWF1 بسته بندی شده با رزین اپوکسی
| ابعاد (میلی متر) | کد | S1 | S2 | S3 | S4 | عملکرد | برنامه اصلی |
 | Dmax | 4 | 5 | 6 | 7 | رطوبت، زمان کم، پاسخ سریع | لوازم منزل تهویه هوا سرد شدن |
| L1max | 16 | 16 | 16 | 16 | |||
| کابل | 28 # | 26 # | 24 # | 22 # | |||
| L2 | توصیه می شود | ||||||

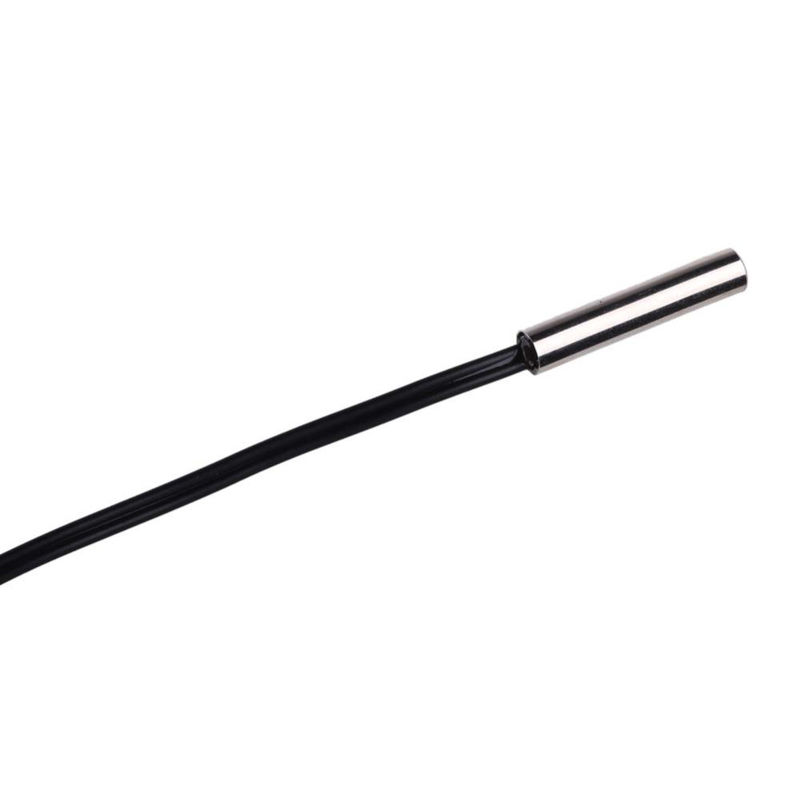

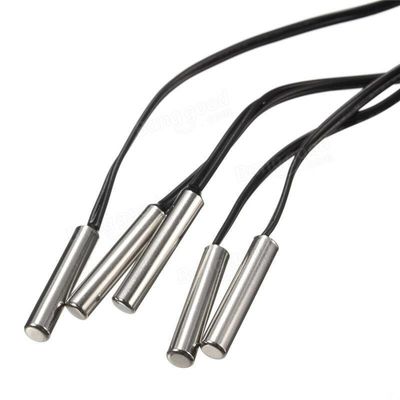

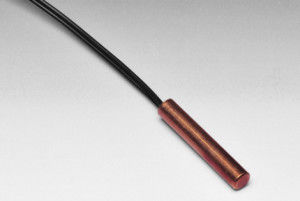

b.CWF2 بسته بندی شده با آلومینیوم، مس، فولاد ضد زنگ و غیره
| ابعاد (میلی متر) | کد | S1 | S2 | S3 | S4 | S5 | S6 | S7 | عملکرد | کاربرد |
 | Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 | رطوبت، ضریب بزرگ ثبات عالی | خانه نگه داشتن بخاری یخچال تهویه مطبوع |
| L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | با توجه به نیاز مشتری | |||||||||
c.CWF3 بسته بندی شده با پلاستیک
| ابعاد (میلی متر) | کد | S1 | S2 | S3 | S4 | عملکرد | کاربرد |
 | د | 3.5 | 4 | 5 | 6 | ضد رطوبت، انسجام عالی، مقاومت در برابر ولتاژ | لوازم منزل، تهویه هوا سرد شدن |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | به مشتری توصیه می شود | ||||||
 | د | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | به مشتری توصیه می شود | ||||||

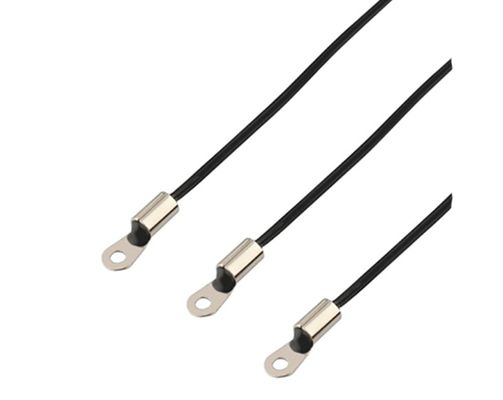

d CWF4 ورق فولادی ثابت اضافه شده است
| ابعاد (میلی متر) | عملکرد | کاربرد |
| می تواند ملاقات کند با کوه های مختلف نیاز به دلیل از ابعاد چابکی | پنکه کنترل، صنعت متر |

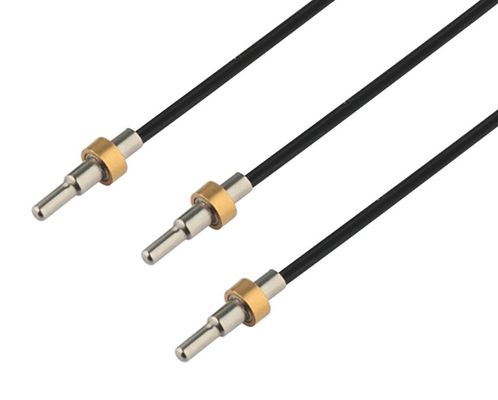

شکل CWF5 ویژه بسته بندی شده
| ابعاد (میلی متر) | عملکرد | کاربرد |
 | زمان کم ثابت، پاسخ سریع، ثبات. | کاربردی در محیط با درجه حرارت بالا، بخاری، کوره قهوه و غیره |
پارامترهای اصلی فناوری
| شماره قطعه | مقاومت R25 مقاومت | مقدار B (25/50) | ضریب توزیع | زمان ثابت دما | دمای کار | ||
| محدوده KOhm | Tolerance٪ | (K) | Tolerance٪ | MW / ℃ | ثانیه | ℃ | |
| CWF □□□ 3100 | 0.1 ~ 20 | ± 1 ± 2 ± 3 ± 5 | 3100 | ± 1 | ≥2.2 | ≤70 | -55 ~ + 125 |
| CWF □□□ 3270 | 0.2 ~ 20 | 3270 | |||||
| CWF □□□ 3380 | 0.5 ~ 50 | 3380 | |||||
| CWF □□□ 3470 | 0.5 ~ 50 | 3470 | |||||
| CWF □□□ 3600 | 1 ~ 100 | 3600 | |||||
| CWF □□□ 3950 | 5 ~ 100 | 3950 | |||||
| CWF □□□ 4000 | 5 ~ 100 | 4000 | |||||
| CWF □□□ 4050 | 5 ~ 200 | 4050 | |||||
| CWF □□□ 4150 | 10 ~ 250 | 4150 | |||||
| CWF □□□ 4300 | 20 ~ 1000 | 4300 | |||||
| CWF □□□ 4500 | 20 ~ 1000 | 4500 | |||||
حسگر Element-NTC ترمیستور استفاده می شود
کارگاه با کیفیت بالا و عملکرد بالا NTC ترمیناتور
ما تکنولوژی هسته ای منحصر به فرد و منحصر به فرد با حقوق مالکیت معنوی از تجهیزات پودری سرامیک ساخته شده از چیپس، عملکرد با کیفیت بالا NTC اتوماتیک دسته داریم.
ما دارای بیش از 12 سری از خط تولید اتوماتیک ترمیستور با کارایی بالا NTC، محصولات دارای مزایای تولید بزرگ، کیفیت بالا، انسجام خوب، قابلیت اطمینان بالا، علاوه بر این از بسیاری از انواع سنسورهای دما NTC ساخته شده است، همچنین می توان آن را تامین به کارخانه های دیگر از سنسورهای NTC و در مقادیر زیاد به خارج از کشور صادر می شود.
 |  |
 |  |
 |  |
سنسور دما NTC - یک نگاه در کارگاه
مزایا و ویژگی های سنسور دمای خودرو
- ما قلب سنسور دما NTC داریم - مجموعه کامل خط تولید و تکنولوژی هسته ای از حقوق مالکیت فکری حرفه ای برای سنجش درجه حرارت بالا NTC thermistor.
- ما انواع عناصر هسته NTC از سنسور دما NTC - دماسنج های اندازه گیری دما با کارایی بالا تولید خود، مجموعه کامل، تنوع ساختاری است. محصولات ما می تواند نیازهای اندازه گیری پیش بینی در منطقه دما مختلف از دمای پایین، متوسط و درجه حرارت پایین تا دمای متوسط بالا را برآورده می کند. این محصولات دارای گواهینامه ایمنی بسیاری از داخلی و خارجی بوده است.
- مقاومت و ویژگی های دما می تواند به طور کامل از نیازهای مشتریان برخوردار باشد و از بهترین امکانات برای مشتریان پشتیبانی کند.
- تکنیک تولید بالغ سنسور دمای NTC، تولید انبوه در مقیاس بزرگ، محصول بهترین توانایی عایق سازی، برخورد مکانیکی، مقاومت در برابر خم شدن، تنظیم خوب است.
- زمان حرارتی کوچک، پاسخ سریع
- چند طبقه، مجموعه کامل، انواع مختلف مسکن که در آن پیکربندی شده است، آسان است برای جمع آوری
- ما تجهیزات بازرسی لواول داریم که روند بازرسی سختگیرانه و قانونی را تحویل می دهد.
- محصولات ما با دقت بالا، قابلیت اطمینان بالا، ثبات بالا، قابل تعویض با کیفیت بالا، وحدت بالا در صنعت پیشرفته است.
(حداکثر تحمل می تواند ± 0.02 ℃) (سال نرخ رانندگی ≤1 ‰)
دمای کار و محیط سنسور دما NTC بستگی به عملکرد خاص عنصر اصلی و سیم سرب دارد:
► ترمیستور NTC متفاوت با استفاده از سنسورهای دما NTC با دمای عملیاتی زیر:
تراشه یا MF52A، MF51E، MF55: دمای مقاومت در برابر درجه 125 ℃، درجه حرارت واقعی مقاوم درجه 150 ℃
MF58: مقاومت درجه حرارت درجه 200 ℃، درجه حرارت واقعی درجه درجه 250 ℃
MF51: مقاومت درجه حرارت درجه 200 ℃، درجه حرارت واقعی درجه درجه 250 ℃
ویژه MF51: دما مقاومت در برابر درجه 250 ℃، درجه حرارت واقعی مقاوم درجه 300 ℃
تراشه Weldless: مقاومت درجه حرارت درجه 450 ℃، درجه حرارت واقعی درجه درجه 500 ℃
► محیط کار
در محیط با درجه حرارت بالا، رطوبت بالا و خوردگی بالا، ما پیشنهاد می کنیم که ترمیستور نوع شیشه ای را به عنوان عنصر اصلی استفاده کنیم. و نوع MF51 بهترین ترمیستور NTC در محیط رطوبت بالا خواهد بود.
► ملاحظات و روش سنسور دما را طراحی کنید:
1. شکل را با توجه به طراحی مشتری یا شرایط مورد نیاز جمع کنید و ترمیستور را تایید کنید.
2. عنصر ترمیستور و مواد دیگر را طبق نیاز مشتریان تایید کنید
3. مقاومت مناسب، ارزش B و تحمل را انتخاب کنید
4. مناسب رطوبت و تکنولوژی عایق را انتخاب کنید به نیاز مشتری
5. ساختار انعقاد مناسب را برای رفع نیازهای عملکرد مقاومت مکانیکی انتخاب کنید
6. شرایط خاص مشتری را برآورده کنید.
آزمون قابلیت اطمینان
| مورد آزمون | استاندارد تست | روش آزمون | ملزومات اجرا |
| قدرت مقاومت صفر | IEC 60539-1 | نمونه ها را در حمام ثابت با دمای 25 ℃ ± 0.005 ℃ غوطه ور کنید، مقاومت ثابت را آزمایش کنید | مقاومت ± 1٪ |
| ارزش B | IEC60539-1 | نمونه ها را در دمای حمام ثابت با 25 ℃، 50 ℃ (یا 85 ℃) وارد کنید، مقاومت ثابت را آزمایش کنید و مقدار B را محاسبه کنید | مقاومت ± 1٪ |
| سقوط آزاد | IEC60068-2-32 | ارتفاع سقوط: 1.5 ± 0.1 متر، سطح: سیمان، 1 بار | بدون آسیب آشکار، R25 △ R / R≤ ± 1٪ |
| عایق | IEC60539-1 | فشار 500V بر مقاومت عایق مقاومت عایق پوسته | > 500 مگابایت |
| ولتاژ قابل تحمل | IEC60539-1 | مقاومت در برابر ولتاژ: 1500V / AC، جریان نشت: 2mA باقی مانده: 60sec | بدون آسیب آشکار |
| تنش | IEC60068-2-21 | در پایان به سرعت یکنواخت را بکشید، F> 4.0KG (درخواست شده توسط مشتری) | بدون آسیب آشکار، R25 △ R / R≤ ± 1٪ |
| لرزش | Q / HBm 108-94 | فرکانس تست: 10 ~ 500Hz، نوسان: شتاب 1.2mm: 30m / s2 جهت X، Y، Z زمان: 8Hour / جهت | بدون آسیب آشکار، R25 △ R / R≤ ± 1٪ |
| رطوبت پایدار و گرما | IEC60068-2-78 | دما: 40 ± 2 ℃ رطوبت: 92-95٪ زمان رطوبت: 1000 ± 24 ساعت | بدون آسیب آشکار، R25 △ R / R≤ ± 1٪ |
| زمان ثابت دما | EC60539-1 | غوطه ور شدن در آب 25 ℃، بعد از تعادل حرارتی، غوطه ور شدن در 85 ℃، مقاومت 63.2٪، کل زمان را محاسبه | <10 ثانیه |
| ذخیره سازی با دمای بالا | IEC60068-2-2 | دمای: 125 ℃ ± 5 ℃ زمان: 1000 ± 24Hour | بدون آسیب آشکار، R25 △ R / R≤ ± 1٪ |
| شوک سرد و حرارتی | IEC60068-2-14 | -40 ℃ ~ + 125 ℃ T1: 30 دقیقه زمان چرخه: 1000 | بدون آسیب آشکار، R25 △ R / R≤ ± 1٪ |
| آزمایش را بکش | IEC60068-2-77 | شتاب: 250m / s2 پالس پایدار: 6ms زمان بارگیری: 1000 زمان بازیابی: 2 ساعت | بدون آسیب آشکار، R25 △ R / R≤ ± 1٪ |
| ذخیره سازی پایین دما | IEC60068-2-1 | دما: 40 ± 2 ℃ زمان: 1000 ± 24 ساعت | بدون آسیب آشکار، R25 △ R / R≤ ± 1٪ |
| اسپری نمک | IEC60068-2-11 | Temp: 35 ± 2 ℃ زمان جمع آوری: 1.0mL ~ 2.0mL زمان: تعیین تقاضای واقعی | بدون آسیب آشکار، R25 △ R / R≤ ± 1٪ |
معرفی تجهیزات آزمون و بازرسی
|
|
نام: اتاق شوک بالا / کم Thermal تابع: محصول تست مقاومت در برابر محفظه شوک بالا / کم حرارتی | نام: محفظه دما و رطوبت ثابت تابع: حالت ذخیره سازی محصولات آزمون تحت آب و هوای پایدار و گرما |
|
|
نام: تجهیزات آزمایش ارتعاش تابع: آزمون اثر در محصول در طول حمل و نقل تولید شده توسط فرکانس و دامنه ارتعاش | نام: دستگاه آزمون اسپری نمک تابع: مقاومت محصول را به اکسیداسیون، خوردگی تست کنید |
 |  |
نام: تجزیه کننده اندازه ذرات لیزر تابع: تجزیه و تحلیل مواد از اندازه ذرات لیزر | نام: اجاق خشک و درجه حرارت خشک تابع: آزمون پیری درجه حرارت بالا |
 |  |
نام: تجزیه کننده طیف تابع: محتوای مواد مضر محصولات را تجزیه و تحلیل می کند | نام: ضخامت سنج الکترولیتی تابع: مورد استفاده برای تست پوشش ضخامت مواد خام |
 |  |
نام: دستگاه روغن حمام مایع ثابت تابع: دمای محیط آزمایش در مقاومت ثابت نقطه (تحمل ± 0.002 ℃) | نام: تست دقت دما کم دما تابع: دمای آزمون در مقاومت ثابت نقطه در -70 ℃ ~ 0 ℃ (تحمل ± 0.01 ℃) |
 |  |
نام: ولتاژ ثابت DC و منبع تغذیه فعلی ثابت (جریان بالا) تابع: منحنی UI آزمون | نام: مرتب کننده ترمیستور با دقت بالا تابع: مقاومت تست ترمیستور |
 |  |
نام: ابزار تست ثابت و حرارتی ثابت تابع: محاسبه تست و ثابت دما | نام: تستر ضربه NTC تابع: آزمون ظرفیت ضربان که محصولات می تواند تحمل کند |
 |  |
نام: دستگاه آزمون ولتاژ با مقاومت تابع: مقاومت در برابر ولتاژ آزمون | نام: DC منبع تغذیه ولتاژ ثابت تابع: تست توان مصرفی |
 |  |
نام: پروژکتور تابع: ظاهر و ساختار داخلی را آزمایش کنید | نام: ابزار سرعت گذراندن تابع: آزمون طول انقباض منجر می شود |
 |  |
نام: دستگاه آزمون پیری بیش از حد تابع: آزمایش پیری الکتریکی محصولات اندازه گیری دما | نام: جدول آزمایش شیمیایی تابع: ترکیب شیمیایی |
 | نام: مرحله پیری تابع: قابلیت اطمینان محصول پیری را تست کنید |
