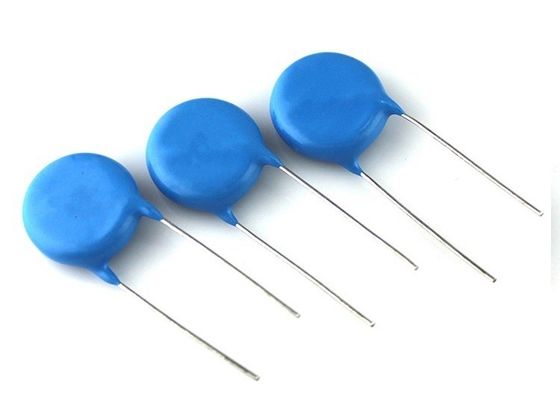

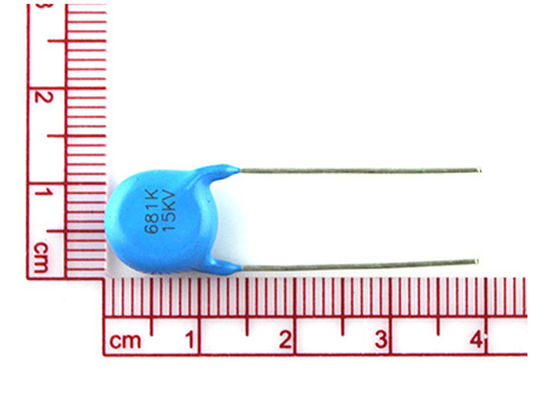

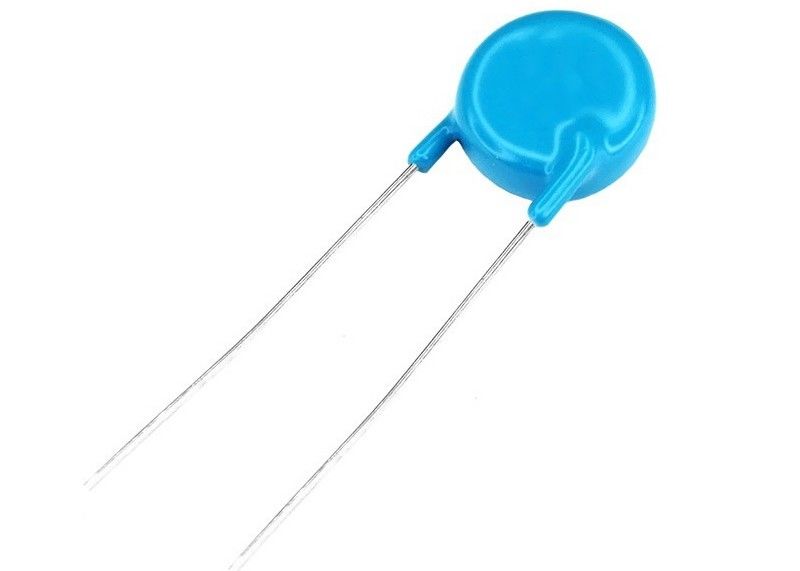

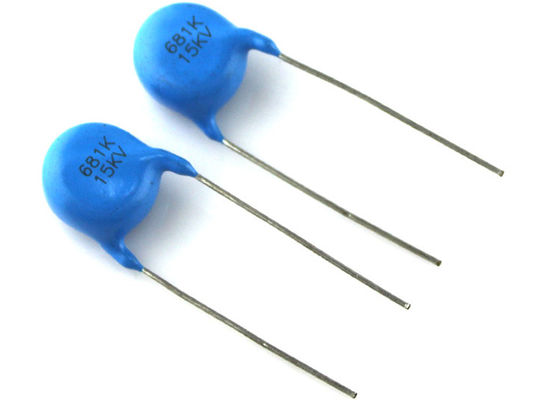

خازن دیسک سرامیکی 680 پیکوفاراد 15000 ولت
جزئیات محصول:
| محل منبع: | چين |
| شماره مدل: | CT81-15KV-681K |
پرداخت:
| مقدار حداقل تعداد سفارش: | (100 عددی) |
|---|---|
| قیمت: | 0.16~0.3USD/PC |
| جزئیات بسته بندی: | فله |
| زمان تحویل: | 7-10 روز کاری |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 50،000 عدد در هر هفته |
|
اطلاعات تکمیلی |
|||
| نام محصول: | خازن های دیسک سرامیکی | ظرفیت: | 680 pF |
|---|---|---|---|
| رتبه بندی ولتاژ DC: | 15 کیلو ولت دی سی | تحمل: | 10 ٪ |
| محدوده دما: | +25-+85 درجه سانتیگراد | فسخ: | شعاعی |
| برنامه: | هدف کلی | ظرفیت - nF: | 0.68nF |
| برجسته کردن: | خازن دیسکی سرامیکی,خازن های فیلم ولتاژ بالا,خازن های دیسکی سرامیکی 680 pF |
||
توضیحات محصول
خازنهای دیسک سرامیکی ولتاژ بالا با کاربرد عمومی معادل Murata DHR4E4C681K2BB، 680pF، 15000 ولت، 10٪
هنگامی که خازنهای با رتبه DC در مدارهای AC یا جریان ریپل استفاده میشوند، اطمینان حاصل کنید که مقدار Vp-p ولتاژ اعمال شده یا Vo-p که شامل بایاس DC است، در محدوده ولتاژ نامی حفظ شود. هنگامی که ولتاژ به مدار اعمال میشود، شروع یا توقف ممکن است به دلیل رزونانس یا سوئیچینگ، ولتاژ نامنظم را برای یک دوره انتقالی ایجاد کند. اطمینان حاصل کنید که از یک خازن با محدوده ولتاژ نامی استفاده میکنید که شامل این ولتاژهای نامنظم باشدویژگیها
1. اندازه کوچک
2. مقاومت عالی در برابر حرارت، رطوبت و ولتاژ بالای دیالکتریک.
3. پوشش داده شده با رزین اپوکسی مقاوم در برابر شعله.
4. ولتاژ نامی 20 کیلو ولت در صورت درخواست موجود است
• تلفات کم
• ظرفیت بالا در اندازههای کوچک
• پایداری بالا
• لیدهای شعاعی
• خازن تک لایه سرامیکی
■
کاربردها
1. دو برابر کننده و سه برابر کننده تلویزیونهای رنگی
2. منابع تغذیه DC ولتاژ بالا (PPCs، دستگاههای اشعه ایکس، دستگاههای تصفیه هوا، لیزرها و غیره)
3. خازن تنظیم در مدار فوکوس برای نمایشگر
• تلویزیون و مانیتور • SMPS • ولتاژ بالای DC و پالس • تجهیزات اشعه ایکس
طراحی
خازنها از یک دیسک سرامیکی تشکیل شدهاند که هر دو طرف آن با نقره اندود شده است. لیدهای اتصال از مس قلع اندود شده با قطر 0.032 اینچ (0.81 میلیمتر) ساخته شدهاند. خازنها ممکن است با لیدهای مستقیم با فاصله لید 0.375 اینچ (9.5 میلیمتر)، 0.500 اینچ (12.7 میلیمتر) یا 0.750 اینچ (19.2 میلیمتر) عرضه شوند. پوشش از رزین اپوکسی مقاوم در برابر شعله مطابق با “UL 94 V-0” ساخته شده است.
محدوده ظرفیت
100 pF تا 3300 pF
| مقاومت دیالکتریک بین لیدها | 10 kVDC 15 000 VDC، 2 ثانیه 15 kVDC 24 000 VDC، 2 ثانیه (در سیال دیالکتریک) |
| دیالکتریک سرامیکی | T3M (کلاس 1) X5F، Y5R، Y5U، Z5U (کلاس 2) |
| مقاومت عایق | حداقل 1000 اهمF یا 200 000 مگا اهم |
| تلرانس ظرفیت | ± 20 % یا + 80 % / - 20 % |
| ضریب تلفات | حداکثر 0.2 % در 1 کیلوهرتز؛ 1 ولت (کلاس 1) حداکثر 2.0 % در 1 کیلوهرتز؛ 1 ولت (کلاس 2) |
| محدوده دمای دسته | -25 °C تا +85 °C |
| دسته آب و هوایی | ACC. TO EN 60068-1 25/85/21 |
| محدوده دمای عملیاتی | -25 °C تا +105 °C |
| ■ | مثال |
هنگامی که خازنهای با رتبه DC در مدارهای AC یا جریان ریپل استفاده میشوند، اطمینان حاصل کنید که مقدار Vp-p ولتاژ اعمال شده یا Vo-p که شامل بایاس DC است، در محدوده ولتاژ نامی حفظ شود. هنگامی که ولتاژ به مدار اعمال میشود، شروع یا توقف ممکن است به دلیل رزونانس یا سوئیچینگ، ولتاژ نامنظم را برای یک دوره انتقالی ایجاد کند. اطمینان حاصل کنید که از یک خازن با محدوده ولتاژ نامی استفاده میکنید که شامل این ولتاژهای نامنظم باشدCap.-Temp. Char.
هنگامی که خازنهای با رتبه DC در مدارهای AC یا جریان ریپل استفاده میشوند، اطمینان حاصل کنید که مقدار Vp-p ولتاژ اعمال شده یا Vo-p که شامل بایاس DC است، در محدوده ولتاژ نامی حفظ شود. هنگامی که ولتاژ به مدار اعمال میشود، شروع یا توقف ممکن است به دلیل رزونانس یا سوئیچینگ، ولتاژ نامنظم را برای یک دوره انتقالی ایجاد کند. اطمینان حاصل کنید که از یک خازن با محدوده ولتاژ نامی استفاده میکنید که شامل این ولتاژهای نامنظم باشدDE1: محصولات دارای گواهی استاندارد ایمنی
DE2: محصولات دارای گواهی استاندارد ایمنی
- DE6: محصولات دارای گواهی استاندارد ایمنی، خودرو
- DEA: محصولات با کاربرد عمومی
- DEB: محصولات با کاربرد عمومی
- DEC: محصولات با کاربرد عمومی
- DEF: اینورتر نور پسزمینه LCD
- DEH: محصولات با کاربرد عمومی
- DEJ: مطابق با قوانین ایمنی ژاپن
- DES: محصولات با کاربرد عمومی
- ویژگیها بر اساس سری
- DE1: IEC60384-14 کلاس X1/Y1
DE2: IEC60384-14 کلاس X1/Y2
- DE6: IEC60384-14 کلاس X1/Y2 برای خودروها
- DEA: نوع تلفات کم با تضمین دمای بالا (نوع تولید حرارت کم برای جبران دما)
- DEB: نوع لید با ثابت دیالکتریک بالا
- DEC: ولتاژ نامی DC6.3kV
- DEF: برای خازن بالاست اینورتر نور پسزمینه LCD
- DEH: نوع تلفات کم با تضمین دمای بالا
- DEJ: بر اساس قانون ایمنی مواد و لوازم الکتریکی ژاپن
- DES: نوع تلفات کم با تضمین دمای بالا (تولید حرارت کم)
- سری DE Murata هر دو خازن سرامیکی ولتاژ بالا و دارای گواهی استاندارد ایمنی را ارائه میدهد. سری DE دارای طیف گستردهای از فاکتورهای فرم برای کاربردهای خاص از جمله فیلترهای خط AC، کوپلینگ اولیه-ثانویه در منابع تغذیه سوئیچینگ، مدارهای پالس با فرکانس بالا، مدارهای رزونانس افقی و مدارهای جداسازی برای منابع تغذیه است.
- اکنون در دسترس است! Murata یک خازن سرامیکی با گواهی ایمنی کلاس IEC 60384-14*1Y1*2 با قابلیت نصب سطحی برای منابع تغذیه کمحجم راهاندازی کرده است. این خازنها برای تمام منابع تغذیه سوئیچینگ AC-DC که در آن یک پروفایل کم برای تجهیزات AV فشرده، روشنایی LED یا تجهیزات 1U*3 نصب شده در رک مورد نیاز است، ایدهآل هستند.
■
!احتیاط (رتبهبندی)
هنگامی که خازنهای با رتبه DC در مدارهای AC یا جریان ریپل استفاده میشوند، اطمینان حاصل کنید که مقدار Vp-p ولتاژ اعمال شده یا Vo-p که شامل بایاس DC است، در محدوده ولتاژ نامی حفظ شود. هنگامی که ولتاژ به مدار اعمال میشود، شروع یا توقف ممکن است به دلیل رزونانس یا سوئیچینگ، ولتاژ نامنظم را برای یک دوره انتقالی ایجاد کند. اطمینان حاصل کنید که از یک خازن با محدوده ولتاژ نامی استفاده میکنید که شامل این ولتاژهای نامنظم باشد2. دمای عملیاتی و گرمای تولید شده توسط خود
دمای سطح خازن را زیر حد بالایی محدوده دمای عملیاتی نامی آن نگه دارید. اطمینان حاصل کنید که گرمای تولید شده توسط خود خازن را در نظر بگیرید. هنگامی که خازن در جریان با فرکانس بالا، جریان پالس یا جریان مشابه استفاده میشود، ممکن است به دلیل تلفات دیالکتریک، گرما تولید کند. بار ولتاژ اعمال شده باید به گونهای باشد که گرمای تولید شده توسط خود خازن در دمای 25 درجه سانتیگراد در جو، 10 درجه سانتیگراد باشد. هنگام اندازهگیری، از یک ترموکوپل با ظرفیت حرارتی کوچک-K از ø0.1mm در شرایطی استفاده کنید که خازن تحت تأثیر گرمای تابشی از سایر اجزا یا نوسانات محیط اطراف قرار نگیرد. گرمای بیش از حد ممکن است منجر به تخریب ویژگیها و قابلیت اطمینان خازن شود. (هرگز سعی نکنید اندازهگیری را با فن خنککننده در حال کار انجام دهید. در غیر این صورت، اندازهگیری دقیق را نمیتوان تضمین کرد.)
عدم رعایت احتیاطهای فوق ممکن است، در بدترین حالت، منجر به اتصال کوتاه و ایجاد دود یا پراکندگی جزئی در هنگام استفاده از محصول شود.
■ !احتیاط (شرایط ذخیرهسازی و عملکرد)
محیط عملیاتی و ذخیرهسازی
پوشش عایق خازنها یک مهر و موم کامل ایجاد نمیکند. بنابراین، از خازنها در یک اتمسفر خورنده، به ویژه جایی که گاز کلرید، گاز سولفید، اسید، قلیا، نمک یا موارد مشابه وجود دارد، استفاده یا ذخیره نکنید. و از قرار گرفتن در معرض رطوبت خودداری کنید. خازن برای استفاده در محیطهای عایق، مانند رزین اپوکسی، روغن سیلیکون و غیره طراحی شده است. باید 3 میلیمتر یا بیشتر از محیط عایق برای هر جهت خازن وجود داشته باشد. قبل از تمیز کردن، چسباندن یا قالبگیری این محصول، تأیید کنید که این فرآیندها بر کیفیت محصول تأثیر نمیگذارند و عملکرد یک محصول تمیز شده، چسبانده شده یا قالبگیری شده را در تجهیزات مورد نظر آزمایش کنید. خازنها را در جایی که دما و رطوبت نسبی از -10 تا 40 درجه سانتیگراد و 15 تا 85٪ تجاوز نمیکند، ذخیره کنید. از خازنها در عرض 6 ماه استفاده کنید. عدم رعایت احتیاطهای فوق ممکن است، در بدترین حالت، منجر به اتصال کوتاه و ایجاد دود یا پراکندگی جزئی در هنگام استفاده از محصول شود.
