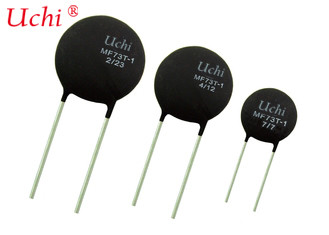

SHIHENG Brand MF73T-1 High Power NTC Thermistor For UPS Power And Industrial Power
جزئیات محصول:
| محل منبع: | CHINA |
| نام تجاری: | SHIHENG |
| گواهی: | CQC,TUV |
| شماره مدل: | MF73T-1 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000PCS |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | Bulk |
| زمان تحویل: | 2 weeks |
| شرایط پرداخت: | T/T, Western Union, MoneyGram,Paypal |
| قابلیت ارائه: | 24 million per year |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | ترمیستور NTC پرتوان MF73T-1 | R25: | 0.5 تا 30 اهم |
|---|---|---|---|
| کاربرد: | قدرت سوئیچ پاور بالا، تبدیل برق، برق UPS. | شماره فایل CQC: | CQC10001053047 |
| شماره فایل TUV: | R50245892 | ظرفیت تولید سالانه: | 24 میلیون |
| ابعاد تراشه: | 15 میلی متر، 20 میلی متر. 25 میلی متر، 30 میلی متر، 35 میلی متر | سیستم کیفیت: | ISO9001:2008 ISO/TS16949:2009 |
| برجسته: | سنسور دمای ntc,ترمیناتور قدرت ntc |
||
توضیحات محصول
ترمیستور NTC با نام تجاری SHIHENG MF73T-1 برای برق UPS و برق صنعتی
لینک دانلود مشخصات PDF:ترمیستور NTC با توان بالا MF73T-1.pdf
شرح
ترمیستور NTC با توان بالا سری MF73T-1 سرکوب جریان هجومی را برای افراد حساس فراهم می کند.
الکترونیکاتصال سری MF73T-1 به منبع برق معمولاً نوسانات جریان را محدود می کند
ایجاد شده در روشن شدن
امکانات
- اندازه کوچک، قدرت بالا، حفاظت از جریان افزایش قابل اعتماد.
- ثابت مواد بالا (مقدار B)،
- مقاومت باقیمانده کم
- جریان حالت پایدار بالا، ماندگاری طولانی، قابلیت اطمینان بالا
- مناسب برای نصب PCB، محدوده عملیاتی گسترده
کاربرد
- قابل نصب در مدارهای برق:
- منابع تغذیه سوئیچینگ توان بالا، تبدیل برق، برق UPS.
- شارژر باتری با قدرت بالا، شارژر باتری خودروی برقی.
- نور LED با قدرت بالا، لامپ های الکترونیکی کم مصرف و سایر لامپ ها.
ابعاد بر حسب میلی متر
تصویر: به طور کلی، سیم سربی خم شده طولانی استفاده می شود، شکل II * استاندارد را ببینید
| D15 | D20 | D25 | D30 | D35 | |||
| ابعاد تراشه | ø 15 | ø 20 | ø 25 | ø 30 | ø 35 | ||
| (Dmax) قطر کلی (میلی متر) |
17.5 | 22.5 | 29 | 36 | 41 | ||
| (Tmax) ضخامت (میلی متر) |
6 | 7 | 8 | 8.5 | 10 | ||
| (F ± 1.5) گام (میلی متر) |
7.5 | 10.0 | 10.0 | 10.0 | * 18 | 18 | |
| (d ± 0.05) قطر سرنخ ها (میلی متر) |
0.8 | 1.0 | 1.0 | 1.2 | * 1.6 | 1.8 | * 2.0 |
| (L) دقیقه طول لیدها (میلی متر) |
25 | 25 | 25 | 25 | 25 | ||
| (L1) دقیقه طول لیدها (میلی متر) |
17 | 17 | 17 | ||||
| سرنخ های استاندارد شکل |
(من) پیچ خوردگی داخل |
(II) سر راست |
(II) سر راست |
(II) سر راست |
(II) سر راست |
||
| سرنخ های اختیاری شکل |
(II) سر راست |
(III) پیچ خوردگی بیرون |
(III) پیچ خوردگی بیرون |
||||
| وزن (گرم). تقریبا |
3.1 | 6.2 | 8.8 | 20.5 | 28.8 | ||
مشخصات
دمای کار: -55 ~ 200 ℃
| قسمت شماره MF73T-1 |
پاسخ 20% (Ω) |
حداکثرثابت جریان ایالتی lmax (A) |
تقریباآر از MaxCurrent Rmax (Ω) |
| ø15 میلی متر قطر تراشه حداکثر توان نامی Pmax (W): 3.5 ضریب اتلاف (mW/℃): ≥ 22 ثابت زمان حرارتی (S): ≤ 75 |
|||
| 1.3/10 | 1.3 | 10 | 0.034 |
| 1.5/10 | 1.5 | 10 | 0.036 |
| 2.5/9.5 | 2.5 | 9.5 | 0.044 |
| 5/8 | 5 | 8 | 0.058 |
| 6/7 | 6 | 7 | 0.069 |
| 7/7 | 7 | 7 | 0.078 |
| 8/7 | 8 | 7 | 0.084 |
| 10/7 | 10 | 7 | 0.098 |
| 12/6 | 12 | 6 | 0.116 |
| 15/6 | 16 | 6 | 0.129 |
| 20/6 | 20 | 6 | 0.136 |
| 30/5 | 30 | 5 | 0.165 |
| 47/4 | 47 | 4 | 0.257 |
| 120/2.5 | 120 | 2.5 | 0.652 |
| قسمت شماره MF73T-1 |
پاسخ 20% (Ω) |
حداکثرثابت جریان ایالتی lmax (A) |
تقریباآر از MaxCurrent Rmax (Ω) |
| ø20mm قطر تراشه حداکثر توان امتیاز Pmax (W): 5.0 ضریب اتلاف (mW/℃): ≥ 28 ثابت زمان حرارتی (S): ≤ 110 |
|||
| 0.7/16 | 0.7 | 16 | 0.026 |
| 1/16 | 1 | 16 | 0.027 |
| 1.5/15 | 1.5 | 15 | 0.030 |
| 2/14 | 2 | 14 | 0.035 |
| 2.5/13 | 2.5 | 13 | 0.038 |
| 3/12 | 3 | 12 | 0.040 |
| 4/12 | 4 | 12 | 0.043 |
| 4.7/12 | 4.7 | 12 | 0.046 |
| 5/12 | 5 | 12 | 0.047 |
| 6/11 | 6 | 11 | 0.052 |
| 6.8/10 | 6.8 | 10 | 0.055 |
| 7/9 | 7 | 9 | 0.056 |
| 10/8 | 10 | 8 | 0.085 |
| 12/7.5 | 12 | 7.5 | 0.098 |
| 15/7 | 15 | 7 | 0.112 |
| 18/7 | 18 | 7 | 0.123 |
| 20/7 | 20 | 7 |
0.132 |
| قسمت شماره MF73T-1 |
پاسخ 20% (Ω) |
حداکثرثابت جریان ایالتی lmax (A) |
تقریباآر از MaxCurrent Rmax (Ω) |
| قطر تراشه 25 میلی متر حداکثر توان امتیاز Pmax (W): 7.0 ضریب اتلاف (mW/℃): ≥ 30 ثابت زمان حرارتی (S): ≤ 130 |
|||
| 0.5/22 | 0.5 | 22 | 0.017 |
| 0.7/22 | 0.7 | 22 | 0.017 |
| 1/20 | 1 | 20 | 0.021 |
| 1.5/19 | 1.5 | 19 | 0.024 |
| 2/18 | 2 | 18 | 0.026 |
| 2.5/16 | 2.5 | 16 | 0.029 |
| 3/15.5 | 3 | 15.5 | 0.032 |
| 4/15 | 4 | 15 | 0.039 |
| 4.7/14 | 4.7 | 14 | 0.044 |
| 5/14 | 5 | 14 | 0.047 |
| 6.8/12 | 6.8 | 12 | 0.061 |
| 7/11 | 7 | 11 | 0.064 |
| 8/10 | 8 | 10 | 0.079 |
| 10/10 | 10 | 10 | 0.084 |
| 12/9 | 12 | 9 | 0.102 |
| 15/8 | 15 | 8 | 0.117 |
| 18/8 | 18 | 8 | 0.132 |
| 20/8 | 20 | 8 | 0.132 |
| قسمت شماره MF73T-1 |
پاسخ 20% (Ω) |
حداکثرثابت جریان ایالتی lmax (A) |
تقریباآر از MaxCurrent Rmax (Ω) |
| ø30mm قطر تراشه حداکثر توان امتیاز Pmax (W): 8.0 ضریب اتلاف (mW/℃): ≥ 40 ثابت زمانی حرارتی (S): ≤ 190 |
|||
| 0.5/30 | 0.5 | 30 | 0.013 |
| 1/30 | 1 | 30 | 0.014 |
| 1.5/25 | 1.5 | 25 | 0.016 |
| 2/23 | 2 | 23 | 0.019 |
| 2.5/20 | 2.5 | 20 | 0.023 |
| 3/19.5 | 3 | 19.5 | 0.026 |
| 4/19 | 4 | 19 | 0.031 |
| 4.7/18 | 4.7 | 18 | 0.035 |
| 5/17 | 5 | 17 | 0.037 |
| 6.8/16 | 6.8 | 16 | 0.043 |
| 7/15 | 7 | 15 | 0.044 |
| 8/14 | 8 | 14 | 0.049 |
| 10/13 | 10 | 13 | 0.056 |
| 12/12 | 12 | 12 | 0.067 |
| 15/11 | 15 | 11 | 0.078 |
| 18/10 | 18 | 10 | 0.092 |
| 29/9 | 20 | 9 | 0.113 |
| قسمت شماره MF73T-1 |
پاسخ 20% (Ω) |
حداکثرثابت جریان ایالتی lmax (A) |
تقریباآر از MaxCurrent Rmax (Ω) |
| ø35mm قطر تراشه حداکثر توان نامی Pmax (W): 9.0 ضریب اتلاف (mW/℃): ≥ 55 ثابت زمان حرارتی (S): ≤ 280 |
|||
| 0.5/32 | 0.5 | 32 | 0.01 |
| 1/32 | 1 | 32 | 0.011 |
| 1.5/28 | 1.5 | 28 | 0.013 |
| 2/25 | 2 | 25 | 0.017 |
| 2.5/23 | 2.5 | 23 | 0.020 |
| 3/22 | 3 | 22 | 0.023 |
| 4/21 | 4 | 21 | 0.026 |
| 4.7/20 | 4.7 | 20 | 0.029 |
| 5/19 | 5 | 19 | 0.030 |
| 6.8/18 | 6.8 | 18 | 0.035 |
| 7/17 | 7 | 17 | 0.037 |
| 8/16 | 8 | 16 | 0.041 |
| 10/15 | 10 | 15 | 0.045 |
| 12/14 | 12 | 14 | 0.051 |
| 15/13 | 15 | 13 | 0.060 |
| 18/11 | 18 | 11 | 0.072 |
| 20/10 | 20 | 10 | 0.089 |
