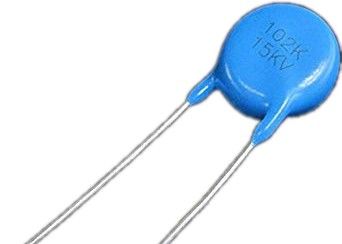

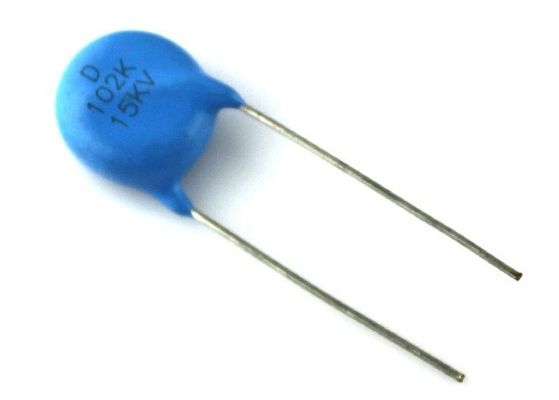

موراتا الکترونیک DHR4E4C102K2FB سرامیک دیسک خازن ولتاژ بالا 1000pF +/- 10٪ DC15k ولت
جزئیات محصول:
نام تجاری: | UCHI |
شماره مدل: | CT81-15KV-D19-F12.5-102K |
پرداخت:
مقدار حداقل تعداد سفارش: | (100 عددی) |
---|---|
قیمت: | 0.35~0.5 USD/Pieces |
جزئیات بسته بندی: | فله |
زمان تحویل: | سهام برای مقدار کمی |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 000،000 پیکسلی در هر ماه |
اطلاعات تکمیلی |
|||
رده محصولات: | خازن های دیسک سرامیکی | ظرفیت: | 1000 pF |
---|---|---|---|
رتبه بندی ولتاژ DC: | 15 کیلو ولت DC | تحمل: | 10% |
قطر: | 18 میلی متر | فاصله سرب: | 12.5 میلی متر |
دمای عملیاتی: | -25 ~ + 85 درجه سانتیگراد | سبک خاتمه: | شعاعی |
ظرفیت - nF: | 1nF | ظرفیت - uF: | 0.001uF |
واحد وزن: | 6 گرم | ضریب دمای: | +/- 1000 PPM / C |
برجسته: | خازن دیسکی سرامیکی,خازن های فیلم ولتاژ بالا,خازن های دیسکی سرامیکی ولتاژ بالا |
توضیحات محصول
Murata Electronics DHR4E4C102K2FB خازن دیسک سرامیکی بالا ولتاژ 1000pF +/- 10٪ DC15k ولت
درباره N4700 سرامیک
Y5T عملکرد بهتر کلاس II سرامیک عمومی است. تغییرات دمای خازن در داخل است
+ 22 / -33٪ از -25 ° C تا + 85 ° C. ضریب تخریب کمتر از 1٪، مقاومت عایق بیش از 100000MΩ است.
خواص دی الکتریک سرامیک
نه | سرامیک | دمای درجه حرارت (℃) | عایق | انصراف | درجه حرارت |
1 | Y5T | -25 / + 85 | 100000 | 0.2٪ | +/- 28٪ |
ابعاد و سبک سرب
◆ رتبه بندی های استاندارد:
ولتاژ با ولتاژ ≥ 1.5 برابر ولتاژ نامی (در روغن)
نه | شماره قطعه | سرامیک | دارای رتبه | ظرفیت | ابعاد (میلی متر) | ||||
سی | به من. | د | T | F | د | ||||
1 | CT81-15KV-D19-F12.5-102K | Y5T | 15KVDC | 1000 | ± 10٪ | 18.5 | 7.5 | 12.5 | 0.8 |
◆ ویژگی ها
* ضریب تلفات کم 1٪ در 1 کیلو وات ساعت
* فرکانس بالا 100KHZ
* جریان بالای 15mA
* ولتاژ بالا 45KVDC
* عایق مقاومت بالا ≥100000MΩ
* طول عمر ≥ 10 سال
* تلفات کم، ثبات بالا
* ظرفیت بالا در اندازه های کوچک
* شعاعی منجر می شود
* سرامیک یک لایه خازن
* بسیار مقاوم در برابر حرارت، رطوبت و ولتاژ قدرت بالا دی الکتریک.
* پوشش رزین اپوکسی مقاوم در برابر شعله
◆ برنامه های کاربردی
منبع تغذیه ولتاژ بالا؛
* لیزر گاز، ژنراتور پالس ولتاژ بالا
* تجهیزات اشعه ایکس
*شبکه هوشمند
* صنعتی
* نظامی
* چراغ Xenon HID، چراغ Xenon HID، لامپ زنون HID، چراغ HID، (VT) ترانسفورماتور ولتاژ، (PT) ترانسفورماتور پتانسیل ترانسفورماتور ولتاژ بالا، ترانسفورماتور ولتاژ در فضای باز، مبدل ولتاژ اینورتر قدرت، ترانسفورماتور ولتاژ ثابت، تبدیل قدرت، ترانسفورماتور ولتاژ ، مبدل ولتاژ، تبدیل قدرت اینورتر ترانسفورماتور،
* تلویزیون های دوتکه و تکرار کننده تلویزیون رنگی
منبع تغذیه دی سی ولتاژ بالا (PPC، دستگاه اشعه ایکس، دستگاه تصفیه هوا، لیزر و غیره)
* تنظیم خازن در مدار فوکوس برای نمایشگر
احتیاط
(1) در طول حمل و نقل و ذخیره سازی
• حمل و یا ذخیره کنید که در آن خازن در معرض دمای بالا یا رطوبت بالا باشد.
• در معرض گازهای سمی مانند H2SO4، HCL یا HNO3 قرار نگیرید.
• اجتناب از تأثیرات بیش از حد که ناشی از افتادن است.
(2) در حین عملیات
• از تماس با الكتروليت ها مانند چرت زدن اجتناب كنيد. با دستها دست نزنيد.
• اجتناب از تأثیرات بیش از حد که ناشی از افتادن است.
• لحیم کاری را به پایانه های گل میخ ندهید.
• ترمینال ها را دوباره نصب نکنید.
(3) استفاده
• هنگامی که خازن برای پالس های با سرعت بالا مانند لیزر استفاده می شود، اطمینان حاصل کنید که تحت تاثیر قرار گرفته است
ولتاژ (volt-age peak-to-peak) در مشخصات مشخصات خازن قرار دارد.
• اطمینان حاصل کنید که خازن از بخار یا ترانسفورماتور در معرض حرارت تابشی قرار نگیرد.
