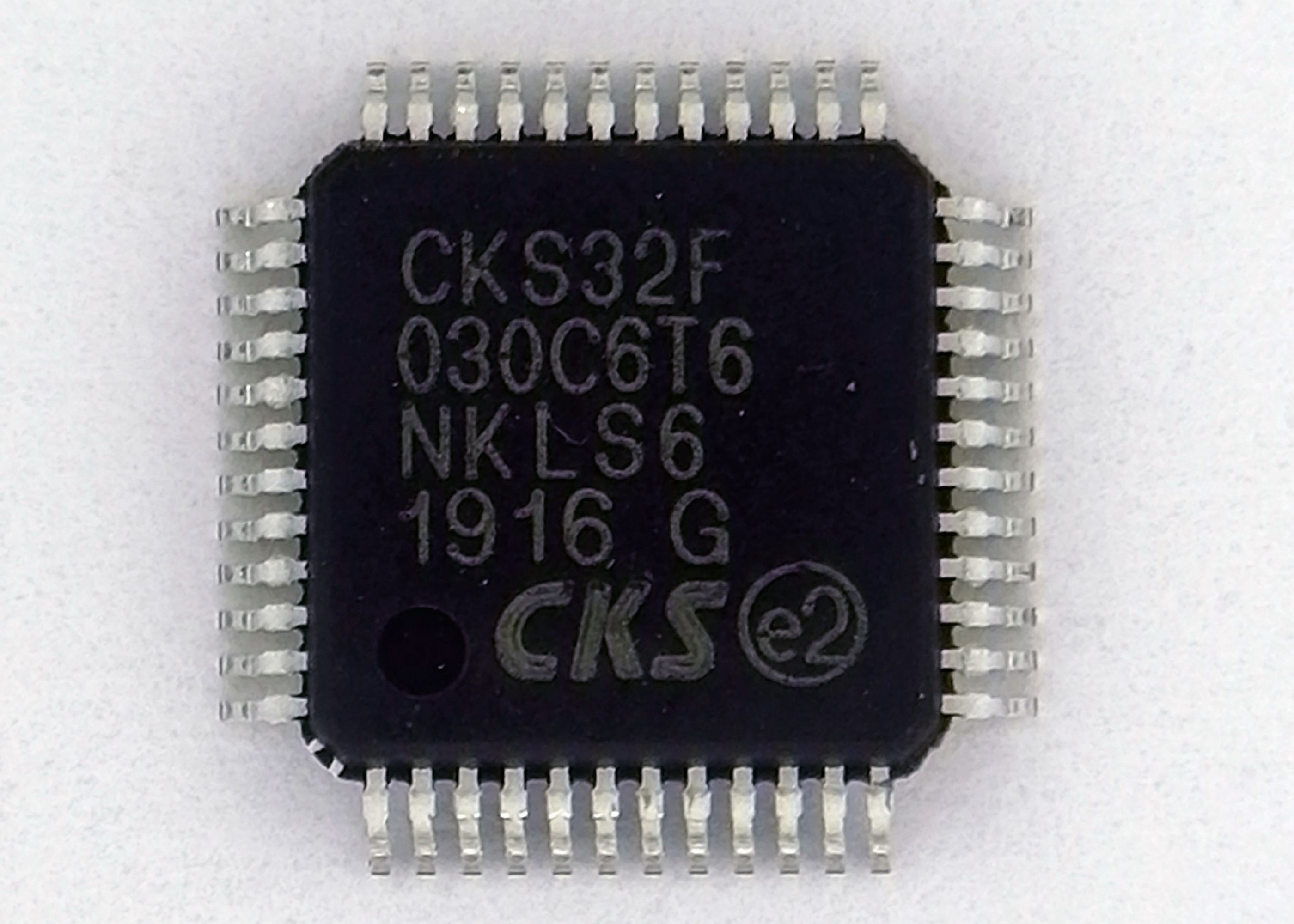

مدار مجتمع 32 بیتی MCU CKS32F030 STM32 CTEC ARM

توضیحات محصول

STM32 CTEC ARM مبتنی بر 32 بیتی MCU CKS32F030 مدار مجتمع Microcon با فلش ، تایمر ، ADC ، رابط های ارتباطی

امکانات

 هسته: CPU ARM bit 32 بیتی Cortex ™ -M0 ، فرکانس تا 48 مگاهرتز
خاطرات
- 16 تا 64 کیلوبایت حافظه فلش
- 4 کیلوبایت SRAM با بررسی برابری HW
calculation واحد محاسبه CRC
 تنظیم مجدد و مدیریت توان
- دامنه ولتاژ: 2.4 ولت تا 3.6 ولت
- تنظیم مجدد روشن / خاموش شدن (POR / PDR)
- حالت های کم مصرف: خواب ، توقف ، آماده به کار

management مدیریت ساعت
- نوسان ساز کریستال 4 تا 32 مگاهرتز
- نوسان ساز 32 کیلوهرتز برای RTC با کالیبراسیون
- داخلی 8 مگاهرتز RC با گزینه x6 PLL
- اسیلاتور داخلی 40 کیلوهرتز RC
39 تا 39 I / Os سریع
- همه در بردارهای وقفه خارجی قابل نقشه برداری هستند
- حداکثر 26 ورودی / خروجی با قابلیت تحمل 5 ولت
 کنترل کننده DMA 5 کاناله
x 1 12 12 بیتی ، 1.0 میکرو ثانیه ADC (حداکثر 16 کانال)
- دامنه تبدیل: 0 تا 3.6 ولت
- منبع تغذیه آنالوگ را از 2.4 تا 3.6 ولت جدا کنید
تا 9 تایمر

- یک تایمر 16 بیتی 7 کاناله با کنترل پیشرفته برای 6 کانال خروجی PWM ، با تولید زمان بن بست و توقف اضطراری
- یک تایمر 32 بیتی یک تایمر 16 بیتی ، با حداکثر 4 IC / OC ، قابل استفاده برای رمزگشایی کنترل IR
- دو تایمر 16 بیتی ، هر کدام با IC / OC و OCN ، تولید زمان بن بست ، توقف اضطراری و گیت مدولاتور برای کنترل IR
- یک تایمر 16 بیتی با 1 IC / OC

- تایمرهای ناظر سیستم و مستقل
- تایمر SysTick: شمارشگر 24 بیتی
 تقویم RTC با زنگ هشدار و بیدار شدن دوره ای از Stop / Standby
inter رابط های ارتباطی
- یک رابط I2C: یک پشتیبانی از حالت سریع به علاوه (1 مگابیت در ثانیه) با 20 میلی آمپر جریان سینک
- یک USART پشتیبانی از کنترل همزمان SPI و مودمیکی با تشخیص خودکار نرخ باود
- یک SPI (18 مگابیت در ثانیه) با 4 تا 16 فریم بیت قابل برنامه ریزی
deb اشکال زدایی سیم سریال (SWD)

شرکت تولید کننده

Zhongkexin Integrated Circuit Co. ، Ltd. در سپتامبر 2008 تأسیس شد ، یک گروه صنعت نوآوری در مدار مجتمع است که توسط China Electronics Technology تأسیس شده است تا بر ساخت صنعت طراحی IC و افزایش رقابت اصلی تمرکز کند.این یک واحد عضو سطح دوم فناوری الکترونیک چین است و همچنین یک پلت فرم خدمات یکپارچه مهم ملی برای مدارهای مجتمع است.گروه فناوری الکترونیک چین (CETC) یکی از یازده بزرگترین گروه صنایع نظامی چین است که بطور مستقیم تحت دولت مرکزی قرار دارد و از قدرت زیادی در محصولات تراشه نظامی برخوردار است.Zhongkexin در سال 2015 یک مرکز تحقیق و توسعه SoC را تأسیس کرد تا در ساخت صنعت مارک ملی MCU خود برای الکترونیک مصرفی ، کنترل صنعتی ، اینترنت اشیا and و الکترونیک خودرو تمرکز کند و رقابت اصلی صنعت مدار مجتمع ملی را افزایش دهد.از زمان تأسیس مرکز تحقیق و توسعه ، Zhongkexin پیشرفت تدریجی و موفقیت های اساسی داشته است.از آگوست سال 2020 ، می تواند 4 سری پردازنده 32 بیتی ARM را برای محصولات انبوه فراهم کند ، که کاملا می تواند جایگزین مدل ها ، نرم افزار و سخت افزار مربوطه ST شود.سازگاری خوب

در نرم افزار: Zhongkexin از یک طرح سازگار در سطح ثبت استفاده می کند.برای برنامه هایی که با استفاده از MCU های سری ST ساخته شده اند ، می توان فایل های HEX را مستقیماً در MCU مربوطه Zhongkexin رد کرد بدون هیچ تغییری.برای برنامه های در دست توسعه ، مهندسان هنوز می توانند ادامه استفاده از سری MCU سری ST را انتخاب کنند.پس از تکمیل توسعه ، به MCU مربوط به Zhongkexin بروید یا به توابع کتابخانه Zhongkexin بروید.Zhongkexin تعداد زیادی API با کاربرد آسان و غنی فراهم می کند. مواد مرجع و کدهای نمونه به مهندسان کمک می کند تا به راحتی و کارآمد از MCU Kexin استفاده کنند.برای محیط توسعه ، طیف گسترده ای از MCU های STC از Keil و IAR خطایابی و برنامه نویسی آنلاین پشتیبانی می کنند.برای اشکال زدایان و بارگیری کنندگان آفلاین ، بیشتر اشکال زدایی های موجود در بازار که از MCU های سری ST پشتیبانی می کنند از MCU های STC از جمله STlink و Jlink پشتیبانی می کنند.

از نظر سخت افزاری: تمام MCU های Zhongkexin از پین به پین ​​سازگار با مدلهای متناظر با MCU های سری ST ، از جمله توابع مالتی پلکسینگ پین و رابط های مختلف محیطی است که باعث می شود حجم کار مهندسان هنگام تعویض محصولات بسیار کاهش یابد.محصولات می توانند سریعتر مورد آزمایش و تولید قرار گیرند.

ابزارهای توسعه:

Zhongkexin CKS32 Universal 32-bit MCU List Board Board می توانید بر روی مدل مربوطه در پیوند سمت راست جهت به دست آوردن مواد توسعه و ارسال برنامه توسعه هیئت مدیره کلیک کنید.شکل زیر مدل خاص را نشان می دهد.

MCU 32 بیتی (سری CKS32F)

● بر اساس هسته های ARM Cortex-M0 و M3 ، 4 سری از 39 محصول

stop حالت های توقف ، خواب ، بیکار و سایر حالت ها را فراهم کنید ، مصرف برق 20٪ کمتر از شرکای خارجی است

protection محافظت از خواندن-نوشتن سلسله مراتبی ، مکانیسم های محافظت چندگانه و متنوع

● پشتیبانی از توسعه تراشه های سفارشی ، خدمات فنی SiP

control کنترل هزینه و فرآیند تضمین تامین فرآیند

مارک تجاری: CETC

تعداد قسمت: CKS32، CKS32F0x0، CKS32F031، CKS32F051، CKS32F103، CKS32F030F4P6، CKS32F030F6P6، CKS32F030K6T6، CKS32F030K6U6، CKS32F030C6T6، CKS32F030C8T6، CKS32F030R8T6، CKS32F031F4P6، CKS32F031F6P6، CKS32F031K6T6، CKS32F031K6U6، CKS32F031C6T6، CKS32F051K6T6، CKS32F051K6U6، CKS32F051K8T6، CKS32F051K8U6، CKS32F051C8T6، CKS32F051R8T6، CKS32F103T8T6 ، CKS32F103TBT6 ، CKS32F103C8T6 ، CKS32F103CBT6 ، CKS32F103R8T6 ، CKS32F103VBT6 ، CKS32F103RBT6

دسته بندی: MCU 32 بیتی منظوره عمومی ، MCU 32 بیتی

کاربرد: [میکرو چاپگر] [روشنایی صحنه] [ماشین متعادل] [ماشین پیچ] [ماشین الکتریکی] [کنترل برق جدید انرژی] [اینورتر] [تجهیزات اتومبیل] [درایو BLDC] [درایو موتور پله سرو] [ابزار قدرت] [ اتوماسیون صنعتی] [روبات] [لوازم خانگی] [اینترنت اشیا] [ساخت هوشمند] [ارتباطات] [لوازم جانبی رایانه شخصی و بازی] [خانه هوشمند] [اسباب بازی ها] [دستی PTZ]

بسته بندی: LQFP100 ، LQFP64 ، LQFP48 ، QFN36 ، QFN32 ، LQFP32
