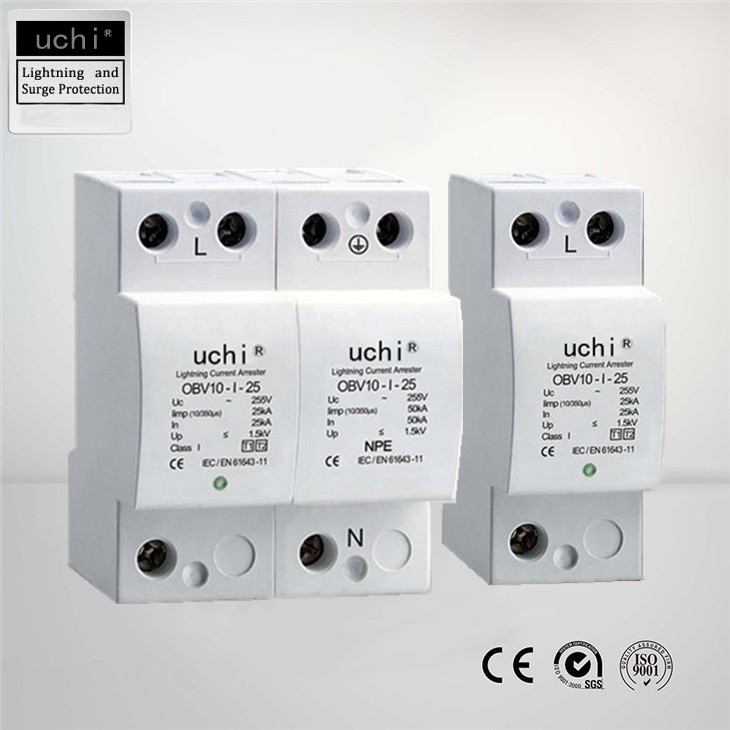

DC 1000V دستگاه حفاظت از نوسانات IP 20 درجه حرارت -40-85 درجه سانتیگراد
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | Uchi |
| گواهی: | CE / SGS / ISO9001 |
| شماره مدل: | OBV10-I-25 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 200 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | بسته صادراتی / مذاکره |
| زمان تحویل: | 5-15 روز پس از پرداخت |
| شرایط پرداخت: | T/T، L/C، Western Union |
| قابلیت ارائه: | 60000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| دی سی: | 1000 ولت | وضعیت: | 100% اورجینال |
|---|---|---|---|
| گواهی CE، CQC: | CE / CQC / SGS | ولتاژ سیستم: | 500/600VDC |
| دمای محیط: | (-40℃~+85℃) | جریان تخلیه معمولی (8/20μs): | 20KA |
| شاخص وضعیت: | سبز(خوب)/قرمز(نیازمند تعویض) | زمان پاسخگویی (LN): | ≤25 ثانیه |
| برجسته: | IP20 dc spd 1000v,1000V Device Protection Surge Protection, -40 Deg C Surge Protection Device,1000V Surge Protection Device,-40 Deg C Surge Protection Device |
||
توضیحات محصول
محدوده دمای محیط (-40℃~+85℃) دستگاه حفاظت از نوسانات / IP 20
OBV10-I-15
دستگاه حفاظت از جریان برق متناوب سنگین (SPD) برای کاربردهای ورودی سرویس برقی با خطر بالا و تحمل کم.OBV10-I-25 محافظت در برابر اثرات مستقیم و غیرمستقیم صاعقه را فراهم می کند و به ویژه در مناطقی با رعد و برق زیاد که خطر جریان شدید موج یا حتی برخورد مستقیم زیاد است، یعنی ساختمان های مجهز به صاعقه گیر مفید است.
برقگیرهای جریان صاعقه OBV10-I-25 طبق استاندارد IEC 61643-11 کلاس مورد نیاز نوع 1 را برآورده می کند.این دستگاه ها از سیستم های مصرف کننده ولتاژ پایین در برابر ولتاژهای مختلف محافظت می کنند و در نسخه های تک قطبی تا چهار قطبی موجود هستند.شکاف های جرقه ای با عملکرد بالا و محدود کننده ولتاژ مزایای متعددی را ارائه می دهند.زمان پاسخ کوتاه، سطح حفاظت پایین و قابلیت نشتی جریان بالا با عمر طولانی.
کاربرد:
مزیت - فایده - سود - منفعت:
پارامترهای فنی
|
ولتاژ سیستم Un
|
500/600VDC
|
1000VDC
|
|
حداکثرعملکرد پیوسته ولتاژ AC
|
585VDC-615VDC
|
585VDC-615VDC در اتصال سری
|
|
جریان تخلیه معمولی (8/20μs)
|
20 کیلو آمپر
|
20 کیلو آمپر
|
|
حداکثر جریان تخلیه (8/20μs)
|
40 کیلو آمپر
|
40 کیلو آمپر
|
|
سطح حفاظت ولتاژ (LN)
|
2.4 کیلو ولت
|
4 کیلو ولت
|
|
زمان پاسخ (LN) tA
|
≤25 ثانیه
|
≤25 ثانیه
|
|
دمای محیط Tu
|
-40 ~ 70 ℃
|
-40 ~ 70 ℃
|
|
شاخص وضعیت
|
سبز (خوب) / قرمز (نیاز به تعویض)
|
سبز (خوب) / قرمز (نیاز به تعویض)
|
|
نصب
|
راهنمای استاندارد 35 میلی متری
|
راهنمای استاندارد 35 میلی متری
|
|
سطح مقطع سیم (حداقل)
|
16 میلی متر مربع
|
16 میلی متر مربع
|
|
سطح مقطع سیم (حداکثر)
|
25 میلی متر مربع
|
25 میلی متر مربع
|
|
جنس بدنه
|
PA6 UL94-V0
|
PA6 UL94-V0
|
|
درجه محافظت
|
IP20
|
IP20
|
|
سیگنال دهی از راه دور
|
داخل از پیش نصب شده اختیاری است
|
داخل از پیش نصب شده اختیاری است
|
ویژگی:
1، از سیستم الکتریکی و دستگاه الکتریکی در حال بارگیری در برابر رعد و برق و ولتاژ اضافی آنی محافظت کنید.
2، از انتقال سیگنال های اترنت با مدارهای منبع تغذیه 48 ولت DC / 34 ولت AC در برابر
موج های ناشی از رعد و برق
3، حفاظت از افزایش افزایش یافته.
4، برای نصب بر روی ریل های DIN 35 میلی متری.به EN 60715
5، می تواند به طور موثر اطمینان حاصل کند که تجهیزات به درستی کار می کنند
پارامتر SPD فناوری (توجه: با توجه به نیاز کاربر، می توان Uc=140V،440V،550V، محدوده ولتاژ محدوده SPD را سفارشی کرد):
| نوع شماره | ولتاژ نامی (V) Un | ولتاژ پیوسته Uc(V~) | جریان تخلیه استاندارد در (KA) |
حداکثر جریان تخلیه ایمکس (KA) |
سطح حفاظت (KA~) | زمان پاسخ (ها) |
| DGM1(2)-D5 | 220/380 |
275/320 385/420 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1.6 | |||
| DGM1(2)-C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2.4 | |||
| DGM(4)-B60 | 60 | 100 | 2.8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
