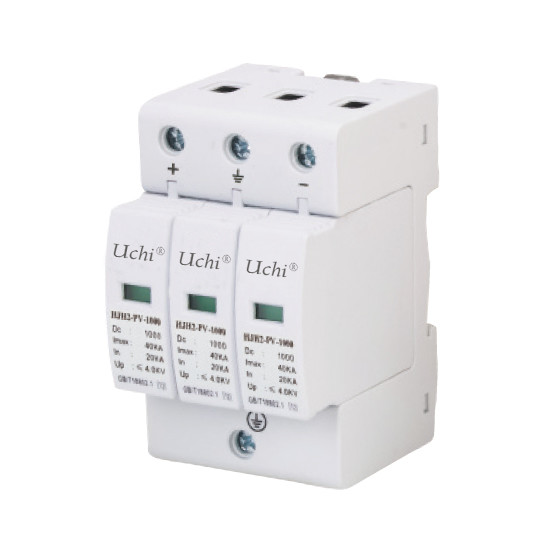

دستگاه محافظ ولتاژ فتوولتائیک 500 ولت 800 ولت 1000 ولت SPD
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | Uchi |
| گواهی: | CE / SGS / ISO9001 |
| شماره مدل: | H2-PV |
پرداخت:
| مقدار حداقل تعداد سفارش: | 200 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | بسته صادراتی / مذاکره |
| زمان تحویل: | 5-15 روز پس از پرداخت |
| شرایط پرداخت: | T/T، L/C، Western Union |
| قابلیت ارائه: | 60000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| Uc: | 800 ولت | گواهی CE، CQC: | CE / CQC / SGS |
|---|---|---|---|
| دمای محیط: | (-40℃~+85℃) | شاخص وضعیت: | سبز-OK; قرمز-شکست |
| زمان پاسخگویی (LN): | ≤25 ثانیه | در (8/20μS): | 20KA |
| Imax (8/20μs): | 40 کیلو آمپر | اندازه: | 35 میلی متر / قطب |
| سطح حفاظت (کیلو ولت): | 3.0 | ولتاژ نامی (VDC): | 800 |
| ادامه کار ولتاژ (VDC): | 880 | ||
| برجسته: | دستگاه 100 کیلو آمپری حفاظت از ولتاژ SPD,دستگاه حفاظت از ولتاژ 385 ولت SPD,محافظ سرج SPD مقاوم در برابر شعله |
||
توضیحات محصول
دستگاه محافظ ولتاژ فتوولتائیک 500 ولت 800 ولت 1000 ولت SPD
HJH2-PV SPD
| منبع تغذیه NameDC منبع تغذیه LightningDC منبع تغذیه LightningDC ماژول حفاظت از رعد و برقماژول حفاظت | |||
| نمونه محصول | HJH2-PV-500 | HJH2-PV-800 | HJH2-PV-1000 |
| ظرفیت اسمی جریان ورودی (kA8/20 us) | 20 | 20 | 20 |
| حداکثر ظرفیت جریان lanx (kA8/20 us) | 40 | 40 | 40 |
| سطح حفاظت (کیلو ولت) | 2.5 | 3 | 4 |
| زمان پاسخگویی | 25 | 25 | 25 |
| ولتاژ نامی (VDC) | 500 | 800 | 1000 |
| ادامه کار ولتاژ (VDC) | 550 | 880 | 1100 |
| جریان نشتی 0.75U ImA (μA) | ≤20 | ≤20 | ≤20 |
| دمای کاری (C) | -40℃℃+85℃ | -40℃℃+85℃ | -40℃℃+85℃ |
نصب و راه اندازی
برق باید قبل از نصب قطع شود، عملیات شارژ شدید سری فیوز ar brelker در frpnt gf liahtnina pretection madule لطفاً طبق نمودار نصب نشان داده شده در اتصال، که در آن + خط مثبت به عنوان سیم منفی، سیم PE، ngt اتصال اشتباه نصب کنید پس از اتمام نصب، کلید قطع کننده مدار (فیوز) را ببندید، بررسی کنید که آیا وضعیت کار عادی است یا خیر پس از نصب ماژول به سرعت، بررسی کنید که ماژول antico در حین استفاده از حفاظت از صاعقه کار می کند، باید دوباره تست شود. anves tne, feuult diEo3.nne 6t2te vnen 3 2.co indn است gow nal nitnh سیگنال زنگ هشدار از راه دور، گفت: خرابی ماژول حفاظت از صاعقه، باید تعمیر یا تعویض به موقع باشد منبع تغذیه نوع موازی ماژول حفاظت از lghtring باید نصب شود در خط اتصال موازی ، روشن و قابل اعتماد، و مورد نیاز کوتاه، درشت.سر راست
ابعاد نصب
کاربرد:
ساختار اصلی و اصل کار:
در یک سیستم چهار سیم سه فاز، خطوط سه فاز و یک خط صفر بین سیم زمین و خطوط سه فاز محافظت می شوند.محافظ در شرایط عادی در حالت مقاومت بالا قرار دارد، هنگامی که شبکه برق به دلیل صاعقه یا دلایل دیگر موج می‌زند، محافظ بلافاصله در مدت زمان نانوثانیه روشن می‌شود و اضافه ولتاژ را به زمین وارد می‌کند تا از تجهیزات الکتریکی روی برق محافظت کند. توری.هنگامی که افزایش ولتاژ از طریق محافظ، و ناپدید شد، محافظ به حالت مقاومت بالا تغییر می کند، بنابراین عملکرد عادی شبکه برق را تحت تاثیر قرار نمی دهد.
شخصیت
1. حفاظت SPD جریان صاعقه کلاس B برای اتصال همسان پتانسیل در هنگام برخورد صاعقه
2. در محل اتصال LPZOA یا LPZOB و LPZ1 نصب کنید
3. معمولاً در کابین توزیع اصلی فشار ضعیف ورودی نصب می شود
4. محافظ بر روی یک ریل استاندارد 35 میلی متری نصب شده است
5. محافظ توسط سیم مسی 6-35mm2 متصل می شود
6. سیم زمین باید بیش از 6MM2 سیم دو رنگ باشد
7. به منظور جلوگیری از خرابی محافظ ولتاژ بر عملکرد عادی شبکه برق، محافظ متصل به خط L باید به صورت سری با محافظ پشتیبان یا فیوز 63A یا بالاتر متصل شود.
