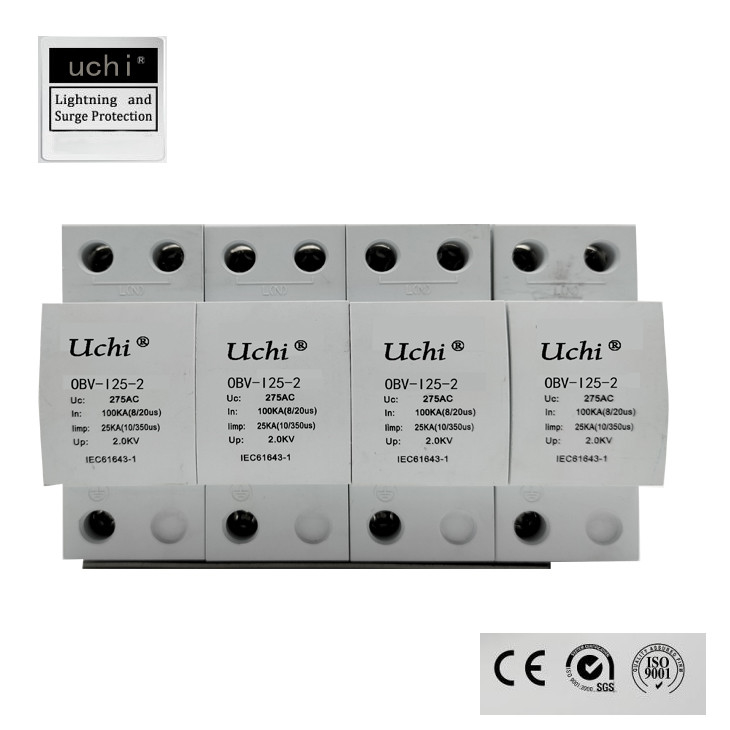

سازه اشتعال چندلایه گرافیت نوع I دستگاه حفاظت از نوسانات SPD Iimp 25kA
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | Uchi |
| گواهی: | CE / SGS / ISO9001 |
| شماره مدل: | OBV-I25-2 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 200 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | بسته صادراتی / مذاکره |
| زمان تحویل: | 5-15 روز پس از پرداخت |
| شرایط پرداخت: | T/T، L/C، Western Union |
| قابلیت ارائه: | 60000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| Uc: | 275 ولت | وضعیت: | 100% اورجینال |
|---|---|---|---|
| گواهی CE، CQC: | CE / CQC / SGS | ولتاژ سیستم: | 220 ولت |
| دمای محیط: | (-25℃~+60℃) | شاخص وضعیت: | سبز(خوب)/قرمز(نیازمند تعویض) |
| زمان پاسخگویی (LN): | ≤100 ثانیه | رتبه حفاظتی: | IP 20 |
| Iimp (10/350μs): | 25KA | در (8/20μS): | 100 کیلو آمپر |
| تایپ کنید: | من | ||
| برجسته کردن: | نوع I دستگاه حفاظت از نوسانات SPD,Iimp 25kA دستگاه حفاظت از نوسانات SPD,دستگاه SPD ساختار احتراق گرافیت چندلایه |
||
توضیحات محصول
ساختار جرقه زن چندلایه گرافیت نوع I دستگاه حفاظت از نوسانات SPD Iimp 25kA
| Uc (حداکثر ولتاژ کار مداوم) | 275 ولت |
| Iimp(جریان تخلیه ضربه ای برای آزمون کلاس I) | 25 کیلو آمپر |
| که در(جریان تخلیه اسمی برای آزمون کلاس II) | 100 کیلو آمپر |
| بالا(سطح حفاظت از ولتاژ) | ≤2.0kv |
| زمان پاسخ | ≤100 ثانیه |
| مصالح ساختمانی | مواد ترموپلاستیک |
| کلاس خود خاموش کننده مسکن | UL94_V0 |
| محدوده دما | -40 درجه سانتیگراد～+80 درجه سانتیگراد |
| محدوده رطوبت | 5٪ RH ~ 95٪ RH |
| ارتفاعی | ≤3000 متر |
| روش اتصال سیم | چندگانه (اتصال به صورت موازی) |
| روش نصب | DIN: 35 میلی متر |
| IP(درجه حفاظت از محوطه) | IP20 |
| استاندارد کاربردی | GB18802-1;IEC61643-1 |
ویژگی های محصول:
1. ساختار اشتعال گرافیت چند لایه
2. واحد محافظ برق یکپارچه
3. تا 50 کیلو آمپر (10/350 میکروثانیه) برخورد صاعقه را تحمل کنید
4. زمان پاسخ اکشن کمتر از 100 ثانیه است
اطلاعات نسبی دستگاه محافظ برق T1،T2،T3
1. طبق تعریف استاندارد IEC61643.1: بر اساس محیط برنامه و الزامات آزمون، می توان آن را به آزمون کلاس I، آزمون کلاس II و آزمون کلاس III تقسیم کرد که به عنوان "T1"، "T2" و "T2" شناسایی می شوند. "T3".شکل موج آزمایش حداکثر جریان ضربه ای Iimp (10/350μs) بود.در (8/20μs)، ولتاژ ضربه 1.2/50μs.تفاوت انرژی بین T1 و T2 بسیار زیاد است، T1 مستقیما ضربه می زند و T2 تحت تاثیر موج شوک قرار می گیرد.
2. از نقطه نظر تجزیه و تحلیل محصول، به عنوان دستگاه حفاظت صاعقه در سطح T1، T2 و T3 نمی توان از "مزیت" و "مضرات" برای تشخیص خوب یا بد استفاده کرد، زیرا این دستگاه حفاظت از رعد و برق هر کدام با استفاده متفاوت است.اینها را می توان با توجه به محیط و انرژی مورد استفاده مقایسه کرد.T1 محیط کاربردی LPZ0A یا LPZ0B و منطقه رابط LPZ1 است، برای منطقه با رعد و برق بالا استفاده می شود، شدت جریان رعد و برق حفاظت از سطح I بزرگ است.طبق آیین نامه حفاظت از صاعقه ساختمان، ساختمان های کلاس I نباید T1 SPD کمتر از 12.5kA (10/350μs) داشته باشند و قوانین و مقررات محلی الزامات سخت گیرانه تری دارند، جریان ضربه ای T1 SPD بزرگتر خواهد بود و T2 SPD باید کمتر از 60kA (8/20μs) نباشد.نصب SPD ساختمان های II و III متفاوت است.
3. کلاس T2 و کلاس T3 باید بر اساس راه تضعیف تدریجی انرژی حفاظت از صاعقه و پیکربندی مورد نیاز عایق و مقاومت ولتاژ تجهیزات حفاظتی نصب شوند.به عنوان مثال، کلاس T2 و SPD کلاس T3 می توانند به فشار باقیمانده کم و حفاظت موثرتری برای تجهیزات دست یابند.این دستگاه های حفاظت در برابر صاعقه کاربردهای مختلفی دارند، می توان با توجه به وضعیت مناسب دستگاه حفاظت در برابر صاعقه پیکربندی کرد
