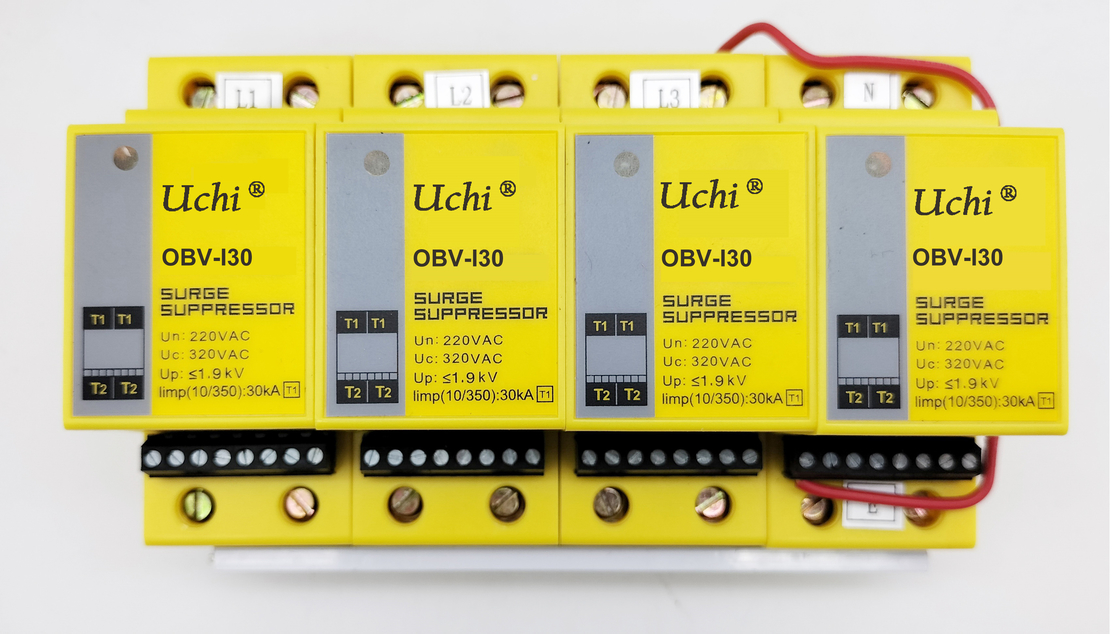

دستگاه محافظ برق 30 کیلو آمپری سطح حفاظت پایین تر برای سیستم N-PE 320 ولت
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | Uchi |
| گواهی: | CE / SGS / ISO9001 |
| شماره مدل: | OBV-I30 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 200 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | بسته صادراتی / مذاکره |
| زمان تحویل: | 5-15 روز پس از پرداخت |
| شرایط پرداخت: | T/T، L/C، Western Union |
| قابلیت ارائه: | 60000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| Uc: | 320 ولت | وضعیت: | 100% اورجینال |
|---|---|---|---|
| گواهی CE، CQC: | CE / CQC / SGS | ولتاژ سیستم: | 220 ولت |
| دمای محیط: | (-40℃~+80℃) | شاخص وضعیت: | سبز(خوب)/قرمز(نیازمند تعویض) |
| زمان پاسخگویی (LN): | ≤100 ثانیه | رتبه حفاظتی: | IP 20 |
| Iimp (10/350μs): | 30KA | نصب: | ریل 35 میلی متری دین |
| سیستم قدرت: | 1-N/E تک فاز | بالا (سطح حفاظت ولتاژ): | 1.9 کیلو ولت |
| برجسته: | دستگاه محافظ برق 30 کیلو آمپری,دستگاه محافظ برق سیستم 320 ولتی N-PE,دستگاه SPD سطح حفاظت پایین تر |
||
توضیحات محصول
سطح حفاظت پایین تر 30 کیلو آمپر محافظ برق برای سیستم 320 ولت N-PE
داده های OBV-I30:
| Uc (حداکثر ولتاژ کار مداوم) | 320 ولت |
| بالا(سطح حفاظت از ولتاژ) | ≤1.9kv |
| سیستم قدرت مناسب | 1-N/E تک فاز |
| زمان پاسخ | ≤100 ثانیه |
| نشانه | نشانگر LED |
| مصالح ساختمانی | مواد ترموپلاستیک |
| کلاس خود خاموش کننده مسکن | UL94_V0 |
| محدوده دما | -40 درجه سانتیگراد～+70 درجه سانتیگراد |
| محدوده رطوبت | 5٪ RH ~ 95٪ RH |
| ارتفاعی | ≤2000 متر |
| روش اتصال سیم | اتصال موازی |
| ابعاد نخ | 4 تا 35 میلی متر مربع |
| روش نصب | DIN: 35 میلی متر |
| IP(درجه حفاظت از محوطه) | IP20 |
| استاندارد را دنبال کنید | IEC 61643-11 |
امکانات:
1. ظرفیت جریان بالا، ظرفیت تخلیه 25/30kA (10/350μs)
2. مناسب برای حفاظت سطح اول ولتاژ حد کم، اثر حفاظتی خوب، بدون تولید جریان مداوم، بدون تاثیر بر شبکه برق
3. جرقه ای در فرآیند برخورد صاعقه وجود ندارد که می توان از آن در محیط های مختلف پیچیده استفاده کرد
4. ساخته شده در دستگاه حفاظت حرارتی خاموش، می تواند در زمان، ایمن و قابل اعتماد قطع شود
5. نشانگر وضعیت LED، می تواند به طور مستقیم بر عملکرد مدار داخلی نظارت کند
6. اندازه کوچک، آسان برای نصب و استفاده
مزایای:
1. پنج سال کار سخت برای توسعه
2. پنجره نشانگر خرابی الکترونیکی است
3. ظرفیت جریان ساختار سنتی 25kA است، اکنون به 30kA (10/350μs) بهبود یافته است.
فلسفه طراحی
این محصول یک محافظ برق سوئیچینگ تک فاز است که مطابق با استانداردهای IEC61643 طراحی و تولید شده است.این آزمایش Ⅰ (T1) را گذراند، ظرفیت جریان بزرگ است، به ویژه برای حفاظت از ولتاژ بیش از حد رعد و برق سطح اول محیط غیر در معرض، در معرض محیطی مناسب است.تراشه حفاظتی برای بهبود ولتاژ تخلیه قوس از دستگاه محافظ سرمت چند شکاف استفاده می کند.هنگامی که اضافه ولتاژ صاعقه عبور می کند، ولتاژ پیک منبع تغذیه کمتر از ولتاژ تخلیه قوس ماژول است، کار را متوقف می کند و قوس را خاموش می کند و حالت خاموش را از سر می گیرد.بنابراین، محصولاتی که از این فناوری استفاده می کنند نه تنها می توانند به طور قابل اعتماد از برخورد صاعقه و اضافه ولتاژ عملیاتی سیستم قدرت محافظت کنند، بلکه به طور موثر مشکل جریان مداوم محافظ برق سوئیچ را بدون وارد کردن ضربه به شبکه برق حل می کنند.
