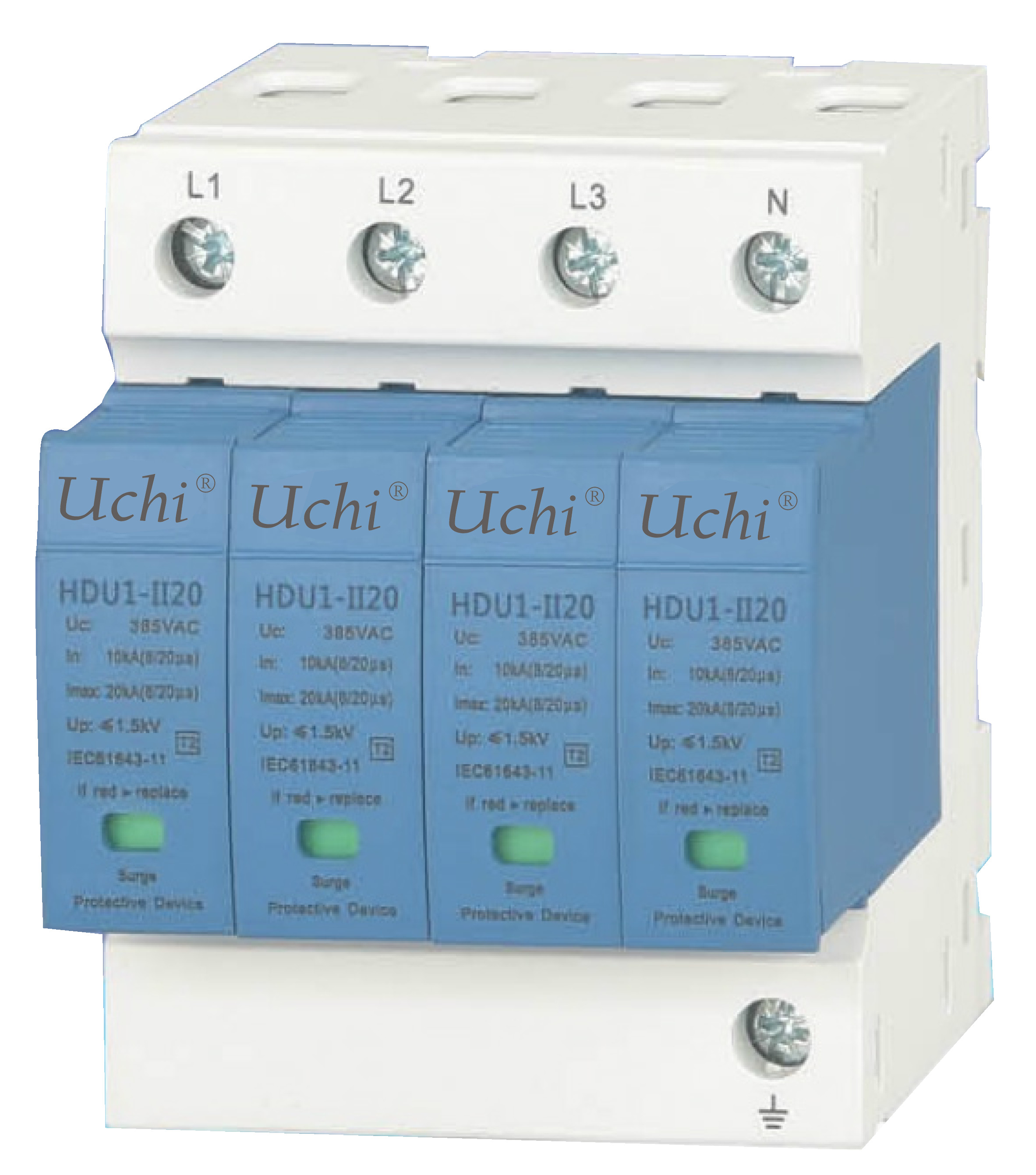

دستگاه حفاظت از ولتاژ II20X 375 ولت SPD تحت تأثیر صاعقه غیرمستقیم / مستقیم
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | Uchi |
| گواهی: | CE / SGS / ISO9001 |
| شماره مدل: | OBV-SPD-375V |
پرداخت:
| مقدار حداقل تعداد سفارش: | 200 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | بسته صادراتی / مذاکره |
| زمان تحویل: | 5-15 روز پس از پرداخت |
| شرایط پرداخت: | T/T، L/C، Western Union |
| قابلیت ارائه: | 60000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| وضعیت ولتاژ کار (VDC): | 375Vac | در (8/20μS): | 10KA |
|---|---|---|---|
| لنگی (8/20μs): | 20KA | بالا: | 1.2 کیلو ولت |
| دمای کاری (C): | (-40℃~+85℃) | Uc: | 60Vac |
| زمان(ها) پاسخگویی: | 25 ثانیه | ISCW: | 10kArms |
| برجسته: | دستگاه محافظت در برابر نوسانات غیرفعال SPD,20 کیلو آمپر دستگاه حفاظت از نوسانات SPD,محافظ مستقیم صاعقه SPD |
||
توضیحات محصول
محافظ های سرج سری II20X 375 ولت در برابر نوسانات متاثر از صاعقه غیرمستقیم و صاعقه مستقیم محافظت می کند.
پارامترهای فنی اصلی
مدل و مشخصات U1-II20X
| Uc(VAC) ولتاژ کار پیوسته ماکسی | 750,420,385,320,275 Vac |
| سطح حفاظتی ولتاژ بالا (کیلو ولت). | 2.5،1.8، 1.2، 1.4، 1.2 کیلو ولت |
| (8/20μs)Imax(kA) جریان تخلیه حداکثری | 20 کیلو آمپر |
| (8/20μs)در (kA) جریان تخلیه اسمی | 10 کیلو آمپر |
| زمان پاسخ | ≤25 ثانیه |
| نشانه زوال سیگنال | خارج از کار، در حال تعویض |
| مصالح ساختمانی | مواد گرمانرم قرمز |
| کلاس خود خاموش کننده مسکن | UL94_V0 |
| محدوده دما | -40 درجه سانتیگراد～+80 درجه سانتیگراد |
| محدوده رطوبت | 5%～95% |
| ارتفاعی | ≤3000 متر |
| روش اتصال سیم | چندگانه (اتصال به صورت موازی) |
| ابعاد نخ | 1.5 میلی متر مربع～35 میلی متر مربع |
| روش نصب | نصب ریل استاندارد 35 میلی متری |
| IP(درجه حفاظت از محوطه) | IP20 |
ویژگی های محصول:
نوع ترکیبی SPD
کوچکترین سایز محافظ برق تک فاز Iimp: 20KA ；
تنها 27 میلی متر عرض، صرفه جویی در فضا.
فناوری شکاف هوای مهر و موم شده، شکاف تخلیه ماشه الکترونیکی با انرژی بالا، با قابلیت مسدود کردن جریان مداوم
خروجی کم باقیمانده
زمان پاسخ سریع (≤25 ثانیه)؛
نصب و راه اندازی
◆ نصب شده در محل اتصال منطقه LPZ1 یا LPZ2 و منطقه LPZ3 با استفاده از ریل های استاندارد 35 میلی متری، سیم های رشته ای مسی را با 2.5 تا 16 میلی متر مربع متصل می کند.
◆هر قطب SPD باید دارای فیوزهای حفاظت شده یا قطع کننده مدار مینیاتوری یا محافظ های پشتیبان ویژه باشد.
◆ مناسب برای جعبه های توزیع خانگی، تجهیزات کامپیوتری و تجهیزات اطلاعاتی.در مقابل یا نزدیکترین جعبه سوکت تجهیزات الکترونیکی و تجهیزات کنترلی
ساختار اصلی و اصل کار
◆ SPD یک پورت، حفاظت ضد شوک، نصب ثابت داخلی، نوع ولتاژ محدود است.
◆ SPD دارای یک جداکننده داخلی است.هنگامی که SPD به دلیل گرمای بیش از حد یا خرابی سقوط می کند، جداکننده می تواند به طور خودکار آن را از شبکه برق جدا کرده و همزمان سیگنال نشان دهد.
◆ هنگامی که SPD به طور معمول کار می کند، پنجره قابل مشاهده سبز نشان داده می شود، و زمانی که درگیر نمی شود، قرمز نمایش داده می شود.
◆ 1P+N,2P+N,3P+N از ماژول های حفاظتی 1P,2P,3P SPD+NPEZero-ground تشکیل شده است که در TT,TN-S و سایر سیستم های منبع تغذیه استفاده می شود.
