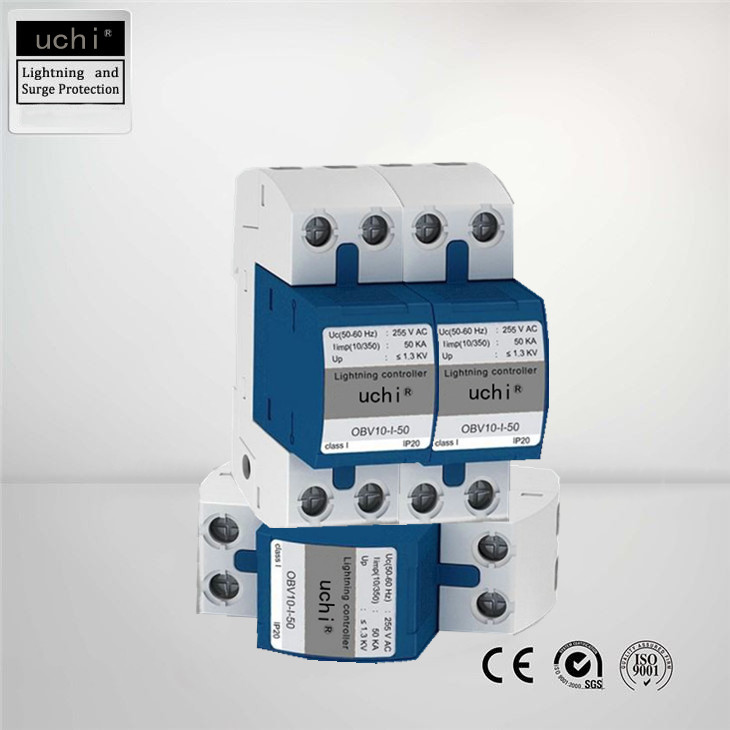

24 ولت Dc Surge Protector Solar, Surge Protector برای سیستم های خورشیدی
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | Uchi |
| گواهی: | CE / SGS / ISO900 |
| شماره مدل: | OBV10-I-50 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 50 قطعه/قطعه |
|---|---|
| قیمت: | Negotiate Ex-work / FOB price |
| جزئیات بسته بندی: | بسته صادراتی |
| زمان تحویل: | 10 روز پس از پرداخت ارسال می شود |
| شرایط پرداخت: | TT / LC |
| قابلیت ارائه: | 100000 قطعه/قطعه ماهانه |
|
اطلاعات تکمیلی |
|||
| نام: | محافظ سیستم فتوولتائیک PV خورشیدی | سازمان ملل متحد: | 220 ولت DC |
|---|---|---|---|
| مواد: | PA66 | ولتاژ کاری نامی Un (V): | 24V-1500V |
| حداکثر جریان تخلیه Imax 8/20 (kA): | 40 کیلو آمپر | IP کلاس حفاظت: | IP 20 |
| طبقه بندی IEC: | کلاس II | بالا: | 1.4 کیلو ولت |
| برجسته: | محافظ برق خورشیدی 24 ولت dc,حفاظت از نوسانات خورشیدی 24 ولت برای سیستم های خورشیدی,حفاظت از نوسانات 2P برای سیستم های خورشیدی |
||
توضیحات محصول
محافظ خورشیدی DC Surge Protector 2P 24VDC~1500VDC Solar PV سیستم فتوولتائیک محافظ
دستگاه حفاظت از ولتاژ DC (NDU6) در حفاظت در برابر صاعقه سیستم تولید برق خورشیدی یا سایر سیستم های منبع تغذیه DC استفاده می شود و سیستم را در برابر ولتاژ صاعقه می سازد. فناوری مدار کنترل دما داخلی، امنیت بالا؛ پنجره نشانگر سبز به معنای عادی، قرمز به نشان دهنده خطا، باید جایگزین و خوانا باشد؛ رابط ارتباطی اختیاری از راه دور، تحقق نظارت از راه دور، جریان بالا، ایمنی و پایداری بالا.این محصول می تواند طراحی مدولار قابل اتصال، نصب راهنمای استاندارد، انتخاب دستگاه های حفاظت صاعقه حرفه ای فتوولتائیک با کیفیت بالا، عملکرد پایدار، ذوب داغ داخلی، جریان در مدار حفاظتی دوگانه، پنجره تجسم، سبز معمولی، گسل قرمز، ظرفیت جریان زیاد باشد. ولتاژ کم باقیمانده، پاسخ سریع (نان ثانیه)، با عملکرد نظارت از راه دور، نظارت از راه دور راحت (اختیاری).
ویژگی های عملکرد:
اتخاذ آخرین فن آوری جداسازی حرارتی، حفاظت حرارتی داخلی، دستگاه جداسازی خودکار برای شکست اتصال کوتاه، کاملاً از آتش سوزی جلوگیری کنید.
اجزای اصلی برندهای شناخته شده بین المللی را با عملکرد عالی، کار پایدار و قابل اعتماد اتخاذ می کنند.
برقگیرهای جریان صاعقه OBV10-I-50 طبق استاندارد IEC 61643-11 کلاس مورد نیاز نوع 1 را برآورده می کند.این دستگاه ها از سیستم های مصرف کننده ولتاژ پایین در برابر ولتاژهای مختلف محافظت می کنند و در نسخه های تک قطبی تا چهار قطبی موجود هستند. شکاف جرقه محدود کننده ولتاژ و کارایی بالا چندین مزیت را ارائه می دهد. زمان پاسخ کوتاه، سطح حفاظت پایین و قابلیت نشتی جریان بالا با عمر طولانی.
پارامترهای اصلی:
ولتاژ اسمی کار Un: 12VDC
حداکثر جریان کاری: 2A
جریان تخلیه اسمی در (8/20μs): 5kA
حداکثر جریان تخلیه Imax (8/20μs): 10kA
روش ترکیبی: 1P
زمان پاسخگویی: 25 ثانیه
محیط کار: -40℃~~85℃
روش نصب: نصب ریل
محل مبدا: Dongguan
گواهی صلاحیت: CE، FCC، ROHS، گزارش تست محصول، بیمه محصول اقیانوس آرام و غیره.
استاندارد آزمون: IEC 61643-1:2005;GB 18802.1-2011 محافظ ولتاژ پایین (SPD) قسمت 1 محافظ سرج برای سیستم توزیع ولتاژ پایین - الزامات عملکرد و روش‌های آزمایش
دامنه کاربرد:
این محصول یک محافظ برق مخصوص سیستم های DC مناسب برای سیستم های برق 12 ولت DC می باشد.
|
مدل
|
OBV10-I-50 |
|
طبقه بندی IEC
|
کلاس II |
|
شبکه DC Un (50/60Hz)(V)
|
220 ولت DC |
|
حداکثرولتاژ عملیات مداوم Uc (V)
|
350 DC |
|
جریان تخلیه معمولی به (کیلو آمپر)
|
20 کیلو آمپر |
|
حداکثرجریان تخلیه (8/20 us) Imax (kA)
|
40 کیلو آمپر |
|
سطح حفاظت ولتاژ بالا (کیلو ولت)
|
≤1.4 کیلو ولت |
|
حداکثرفیوز پشتیبان (A)
|
35 آمپر DC (gG) |
|
زمان پاسخ tA
|
≤25 ثانیه |
|
ظرفیت مقاومت در برابر اتصال کوتاه
|
300A |
|
دمای عملیاتی
|
-40°C~85+°C |
|
رطوبت نسبی
|
≤95٪ (25 درجه سانتیگراد) |
|
حداکثرسطح مقطع سیم
|
طناب چند رشته ای 25 میلی متر مربع |
|
ابعاد (1P) (W*L*H) (mm)
|
18X90X62 |
|
نصب
|
ریل DIN 35 میلی متر |
|
رتبه حفاظتی
|
IP 20 |
|
مصالح ساختمانی
|
PBT |
|
رتبه بندی بازدارنده شعله
|
UL 94 V-0 |
|
ظرفیت تماس سیگنالینگ از راه دور
|
250VAC/0.5A 30VDC/3A |
|
حداکثر سطح مقطع سیم برای تماس سیگنالینگ از راه دور
|
1.5 میلی‌متر مربع چند رشته سیم/سیم تک |
|
شاخص وضعیت
|
معمولی: سبز خرابی: قرمز |
|
رعایت استانداردها
|
EN50539-11 IEC61643-31 گیگابایت/T 18802.31 |
فاصله الکتریکی فوق العاده وسیع و فاصله خزش، ولتاژ مقاومت در برابر ولتاژ بالا، نیاز استفاده از منطقه ارتفاع بالا را برآورده می کند.
جریان بار در نظر گرفته نمی شود.طراحی پلاگین و کشش، می تواند جایگزین شارژ شود، نگهداری آسان است. فناوری مدار کنترل دما داخلی، عملکرد ایمنی بالا، بدون جریان.
نشان می دهد که رنگ سبز پنجره عادی است و هر قرمزی نشان دهنده خرابی است.واضح و آسان برای تشخیص.
رابط نظارت از راه دور اختیاری را می توان برای نظارت از راه دور استفاده کرد.
ولتاژ کاری بالا، جریان عبور بالا، عملکرد ایمنی بالا و پایداری بالا.
