جنس نایلون محافظ برق 1+2 با ظرفیت بالا G2060MT
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | Uchi |
| گواهی: | CE / SGS / ISO9001 |
| شماره مدل: | OBV5-B60 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 200 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | بسته صادراتی / مذاکره |
| زمان تحویل: | 5-15 روز پس از پرداخت |
| شرایط پرداخت: | T/T، L/C، Western Union |
| قابلیت ارائه: | 60000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| نام: | کنترل کننده ولتاژ | مواد: | MOV/Nylon/PBT |
|---|---|---|---|
| حداکثر ولتاژ پیوسته AC: | 275/320/385/440 ولت | وضعیت: | 100% اورجینال |
| گواهی CE، CQC: | CE / CQC / SGS | ولتاژ سیستم: | 500/600VDC |
| دمای محیط: | (-40℃~+85℃) | جریان تخلیه معمولی (8/20μs): | 30KA |
| شاخص وضعیت: | سبز(خوب)/قرمز(نیازمند تعویض) | زمان پاسخگویی (LN): | ≤25 ثانیه |
| برجسته: | محافظ سرج با ظرفیت بالا G2060MT,محافظ سرج نایلون نوع 1+2,محافظ سرج G2060MT نوع 1+2 |
||
توضیحات محصول
دستگاه حفاظت از نوسان 1+2 با ظرفیت مهار بالا، محافظ ولتاژ نوسانی

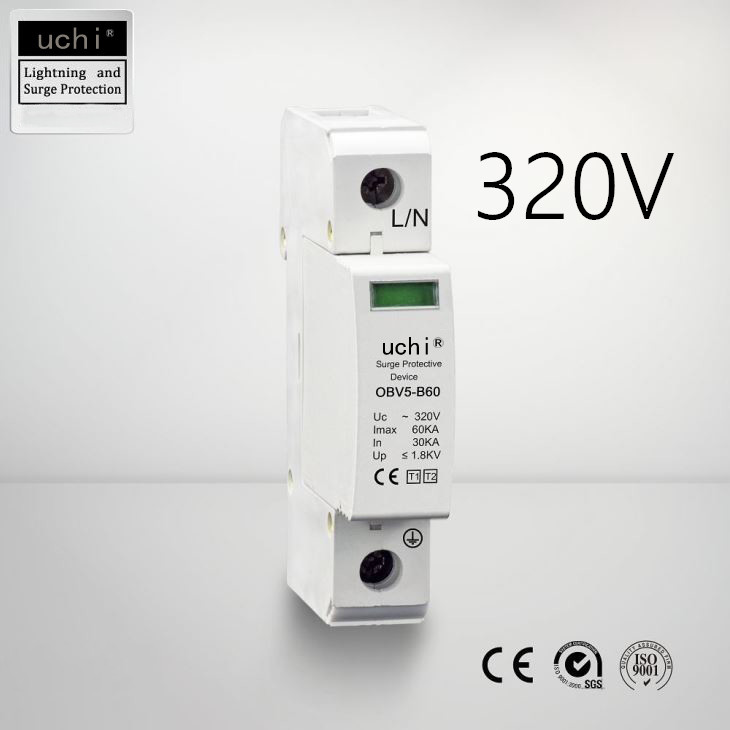

سری OBV5-B60
دستگاه های حفاظت از نوسانات کلاس B+C (نوع I+II Surge Protectors) برای هر نوع ساختمانی اعم از مسکونی، تجاری، صنعتی و غیره مناسب است، این دستگاه ها به عنوان یک دستگاه حفاظت کامل عمل می کنند.علاوه بر این، می‌توانید سرکوبگر ولتاژ گذرا را نیز در آن ساختمان‌ها نصب کنید که از طریق یک خط هوایی که جریان‌های مستقیم یا جزئی صاعقه را به دست می‌آورند، برق می‌گیرند.
رعد و برق ترکیبی و برق گیر OBV5-B60 طبق استاندارد IEC 61643-11 کلاس الزامی نوع 1+2 را برآورده می کند.این دستگاه ها از سیستم های مصرف کننده ولتاژ پایین در برابر ولتاژهای مختلف محافظت می کنند و در نسخه های تک قطبی تا چهار قطبی موجود هستند.استفاده از وریستورهای با کارایی بالا، زمان پاسخگویی سریع و سطح حفاظت پایین را بدون هیچ گونه جریانی که از خط پیروی می کند، اجازه می دهد.اگر شرایط نامشخص باشد و خطر آتش سوزی ناشی از بار اضافی وجود داشته باشد، واحد قطع داخلی در صورت لزوم برقگیر را از برق جدا می کند.
1. حفاظت از افزایش انرژی بالا
2. رابط زنگ از راه دور
3. نشانگر تشخیص شکست
4.نصب مدولار استاندارد
G2060MT: خط برق کل کابینت توزیع برق را که در زمین تعبیه شده است مسدود می کند.
جعبه توزیع با خط ورودی و خروجی بیرونی در ساختمان
کابینت توزیع / جعبه توزیع در فضای باز.
پارامترهای فنی
| مدل: OBV5-B60 | |||
| حداکثر ولتاژ پیوسته AC | Uc | V | 275/320/385/440 |
| SPD به EN 61643-11 | نوع 1+2 | ||
| SPD به IEC 61643-1 | کلاس I+II | ||
| جریان ضربه رعد و برق (10/350µs) | Iimp | kA | 12،5 |
| جریان تخلیه اسمی (8/20µs) | که در | kA | 30 |
| حداکثر جریان تخلیه (8/20µs) | ایمکس | kA | 60 |
| سطح حفاظت ولتاژ | بالا | کیلوولت | < 1,5/1,8/2,0/2,2 |
| زمان پاسخ | tA | ns | < 25 |
| حداکثر فیوز پشتیبان | آ | 125 | |
| محدوده دما | ϑ | ℃ | -40℃~+85℃ |
| رتبه حفاظتی | IP 20 | ||
| حداکثرسطح مقطع کابل انعطاف پذیر (سیم ریز) | میلی متر مربع | 25 | |
| حداکثرسطح مقطع کابل صلب (تک سیم/چند سیم) | میلی متر مربع | 35 | |
ویژگی:
1، از سیستم الکتریکی و دستگاه الکتریکی در حال بارگیری در برابر رعد و برق و ولتاژ اضافی آنی محافظت کنید.
2، از انتقال سیگنال های اترنت با مدارهای منبع تغذیه 48 ولت DC / 34 ولت AC در برابر
موج های ناشی از رعد و برق
3، حفاظت از افزایش افزایش یافته.
4، برای نصب بر روی ریل های DIN 35 میلی متری.به EN 60715
5، می تواند به طور موثر اطمینان حاصل کند که تجهیزات به درستی کار می کنند
فواید
نصب یا مقاوم سازی آسان
قابل نصب روی ریل
طراحی ایمن / خود محافظت شده نشانگر راه دور (اختیاری) با تماس 3 پین NO/NC
طراحی ایمن برای انگشت IP20 نشانگر بصری
ردپای کوچک
دیگران
پارامتر SPD فناوری (توجه: با توجه به نیاز کاربر، می توان Uc=140V،440V،550V، محدوده ولتاژ محدوده SPD را سفارشی کرد):
| نوع شماره | ولتاژ نامی (V) Un | ولتاژ پیوسته Uc(V~) | جریان تخلیه استاندارد در (KA) |
حداکثر جریان تخلیه ایمکس (KA) |
سطح حفاظت (KA~) | زمان پاسخ (ها) |
| DGM1(2)-D5 | 220/380 |
275/320 385/420 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1.6 | |||
| DGM1(2)-C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2.4 | |||
| DGM(4)-B60 | 60 | 100 | 2.8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
