• محافظ سرج 2 قطبی نوع 1+2 برای دوربین رصد ارتفاع بالا
محافظ سرج 2 قطبی نوع 1+2 برای دوربین رصد ارتفاع بالا

محافظ سرج 2 قطبی نوع 1+2 برای دوربین رصد ارتفاع بالا

جزئیات محصول:

محل منبع: دونگوان چین
نام تجاری: Uchi
گواهی: CE / SGS / ISO9001
شماره مدل: OBV5-B60/4P

پرداخت:

مقدار حداقل تعداد سفارش: 200 عدد
قیمت: Negotiate
جزئیات بسته بندی: بسته صادراتی / مذاکره
زمان تحویل: 5-15 روز پس از پرداخت
شرایط پرداخت: T/T، L/C، Western Union
قابلیت ارائه: 60000 قطعه در ماه
بهترین قیمت مخاطب

اطلاعات تکمیلی

نام: حفاظت در برابر صاعقه 60 کیلو آمپر مواد: MOV، نایلون، PBT
شماره قطب: 4P Uc: 275/320/385/440 ولت
گواهی CE، CQC: CE / CQC / SGS کاربرد: دوربین رصد ارتفاع بالا
درجه حرارت حفاظت در برابر صاعقه: کلاس 3+4 ایمکس: 60kA (8/20 us)
که در: 20KA (8/20 us) زمان پاسخگویی: 25 ثانیه
برجسته:

دستگاه حفاظت از نوسانات 2 قطبی 4P

,

محافظ سرج نوع 1+2 دوربین

,

محافظ سرج 2 قطبی نوع 1+2

توضیحات محصول

60 کیلو آمپر نوع 1+2 حفاظت از نوسانات برای دوربین مشاهده در ارتفاع بالا


*زیرادوربین رصد ارتفاع بالادر بالای ساختمان قرار دارد، در برابر صاعقه بسیار آسیب پذیر است، بنابراین اقدامات حفاظتی در برابر صاعقه ضروری است. روش های اصلی آسیب صاعقه به دوربین های مشاهده ارتفاع بالا به دو نوع تقسیم می شوند: صاعقه مستقیم و صاعقه القایی.

1. محافظت در برابر رعد و برق مستقیم
برای جلوگیری از برخورد مستقیم رعد و برق به دوربین مشاهده در ارتفاع بالا، دوربین باید در محدوده حفاظتی میله صاعقه قرار گیرد.امروزه برخی از ساختمان ها صاعقه گیر ندارند و فقط تسمه صاعقه دارند و دوربین در بالاترین نقطه قرار دارد.در این حالت ریسک نسبتاً زیاد است و باید صاعقه گیر جداگانه نصب شود.
صاعقه گیرها را صاعقه گیر نیز می گویند.هدف این است که به جای برخورد با دوربین دیدبانی در ارتفاع بالا، صاعقه مستقیم به بالای ساختمان وارد شود، اما صاعقه گیر را به صاعقه گیر متصل کند.

2. حفاظت مین القایی
خطر صاعقه القایی به موج القایی ایجاد شده توسط پالس الکترومغناطیسی صاعقه (LEMP) اشاره دارد که از طریق خط برق و خط سیگنال دوربین به تجهیزات حمله می کند و باعث آسیب می شود.بیشتر آسیب های ناشی از صاعقه در سیستم مانیتورینگ ناشی از صاعقه القایی است.
بنابراین، برای محافظت در برابر صاعقه ناشی از صاعقه، باید بر روی سیم برق و خط سیگنال دوربین، دستگاه‌های حفاظت در برابر صاعقه نصب شوند.

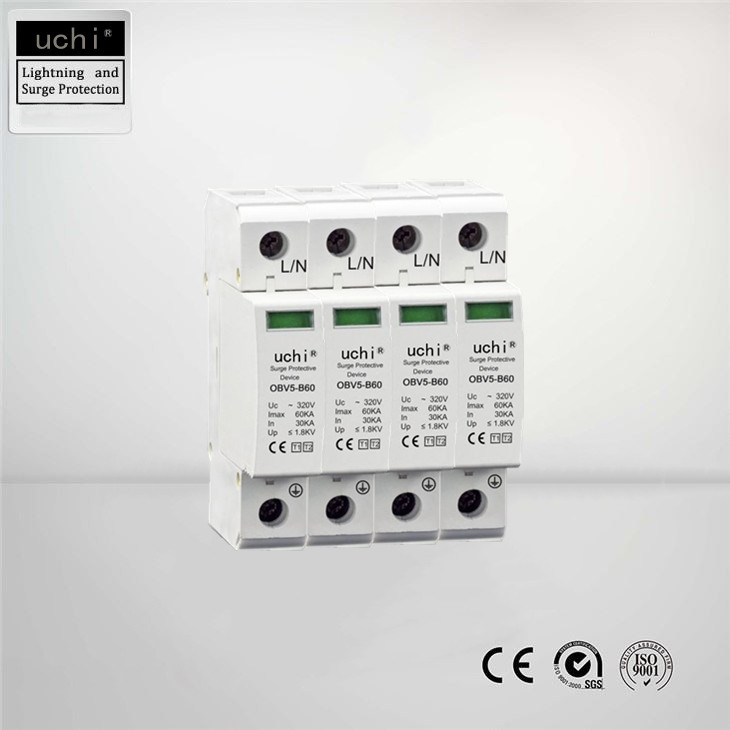

OBV5-B60
رعد و برق ترکیبی و برق گیر OBV5-B60 طبق استاندارد IEC 61643-11 کلاس الزامی نوع 1+2 را برآورده می کند.این دستگاه ها از سیستم های مصرف کننده ولتاژ پایین در برابر ولتاژهای مختلف محافظت می کنند و در نسخه های تک قطبی تا چهار قطبی موجود هستند.استفاده از وریستورهای با کارایی بالا، زمان پاسخگویی سریع و سطح حفاظت پایین را بدون هیچ گونه جریانی که از خط پیروی می کند، اجازه می دهد.اگر شرایط نامشخص باشد و خطر آتش سوزی ناشی از بار اضافی وجود داشته باشد، واحد قطع داخلی در صورت لزوم برقگیر را از برق جدا می کند.علاوه بر این، کد QR چاپ شده روی برقگیر امکان دسترسی مستقیم به دستورالعمل های نصب آنلاین را فراهم می کند.
پارامترهای فنی

مدل: OBV5-B60
حداکثر ولتاژ پیوسته ACUcV275/320/385/440
SPD به EN 61643-11  نوع 1+2
SPD به IEC 61643-1  کلاس I+II
جریان ضربه رعد و برق (10/350µs)IimpkA12،5
جریان تخلیه اسمی (8/20µs)که درkA30
حداکثر جریان تخلیه (8/20µs)ایمکسkA60
سطح حفاظت ولتاژبالاکیلوولت< 1,5/1,8/2,0/2,2
زمان پاسخtAns< 25
حداکثر فیوز پشتیبان آ125
محدوده دماϑ-40℃~+85℃
رتبه حفاظتی  IP 20
حداکثرسطح مقطع کابل انعطاف پذیر (سیم ریز) میلی متر مربع25
حداکثرسطح مقطع کابل صلب (تک سیم/چند سیم) میلی متر مربع35
محافظ سرج 2 قطبی نوع 1+2 برای دوربین رصد ارتفاع بالا 0

ویژگی:

1، از سیستم الکتریکی و دستگاه الکتریکی در حال بارگیری در برابر رعد و برق و ولتاژ اضافی آنی محافظت کنید.
2، از انتقال سیگنال های اترنت با مدارهای منبع تغذیه 48 ولت DC / 34 ولت AC در برابر
موج های ناشی از رعد و برق
3، حفاظت از افزایش افزایش یافته.
4، برای نصب بر روی ریل های DIN 35 میلی متری.به EN 60715
5، می تواند به طور موثر اطمینان حاصل کند که تجهیزات به درستی کار می کنند
فواید
نصب یا مقاوم سازی آسان
قابل نصب روی ریل
طراحی ایمن / خود محافظت شده نشانگر راه دور (اختیاری) با تماس 3 پین NO/NC
طراحی ایمن برای انگشت IP20 نشانگر بصری
ردپای کوچک

کاربرد
● توزیع AC/DC
●منابع تغذیه
●اتوماسیون صنعتی
●ارتباطات
●سیستم های کنترل موتور
● برنامه های کاربردی PLC
●تجهیزات انتقال نیرو
●برنامه های HVAC
● درایوهای AC
●سیستم های یو پی اس
●سیستم های امنیتی
● IT / مراکز داده

دیگران
پارامتر SPD فناوری (توجه: با توجه به نیاز کاربر، می توان Uc=140V،440V،550V، محدوده ولتاژ محدوده SPD را سفارشی کرد):


نوع شمارهولتاژ نامی (V) Unولتاژ پیوسته Uc(V~)جریان تخلیه استاندارد در (KA)

حداکثر جریان تخلیه
ایمکس (KA)

سطح حفاظت (KA~)زمان پاسخ (ها)
DGM1(2)-D5220/380

275/320
385/420

5101.2≤25
DGM1(2)-D101021.6
DGM1(2)-C2020401.8
DGM13-B303060.2.2
DGM3(4)-B4010802.4
DGM(4)-B60601002.8
DGM-N-PE220/25540/6060/801.2≤100


خطوط برق LV ولتاژ گذرا
اضافه ولتاژهای گذرا نوسانات ولتاژی هستند که می توانند به ده ها کیلو ولت با مدت زمانی حدود میکروثانیه برسند. علیرغم مدت زمان کوتاه آنها، محتوای انرژی بالا می تواند مشکلات جدی را برای تجهیزات متصل به خط ایجاد کند، از پیری زودرس تا تخریب، که باعث اختلال در خدمات و ضرر مالی می شود. این نوع موج می تواند دلایل مختلفی داشته باشد، از جمله برخورد مستقیم صاعقه جوی به محافظ خارجی (صاعقه گیرها) در ساختمان یا خط انتقال یا القای میدان های الکترومغناطیسی مرتبط با هادی های فلزی.
خطوط در فضای باز و طولانی تر در معرض این زمینه ها هستند که اغلب سطوح بالایی از القاء دریافت می کنند.
همچنین برای پدیده های غیر آب و هوایی، مانند سوئیچ مرکز ترانسفورماتور یا قطع شدن موتورها یا سایر بارهای القایی که باعث افزایش ولتاژ در خطوط مجاور می شود، رایج است.


جهش در شبکه های مخابراتی و سیگنالینگ
نوسانات تمایل به القای جریان در هادی های تمام فلزی دارند.نه تنها خطوط برق تحت تأثیر قرار می‌گیرند، بلکه بسته به فاصله تا کانون نوسان، همه کابل‌ها نیز به میزان کم یا زیاد تحت تأثیر قرار می‌گیرند.
اگرچه جریان کمتری القا می شود، اثر تولید شده به همان اندازه یا بیشتر مخرب است، به دلیل حساسیت بیشتر تجهیزات الکترونیکی متصل به خطوط ارتباطی (تلفن، اترنت، R و غیره).


اهمیت اتصال به زمین
محافظ های اضافه ولتاژ (SPD) انرژی اضافی را به زمین منحرف می کنند، بنابراین اوج ولتاژ را به مقدار قابل قبولی برای تجهیزات الکتریکی متصل محدود می کنند.
بنابراین، اتصال زمین در شرایط مناسب، یک جنبه کلیدی برای محافظت موثر در برابر ولتاژهای اضافی است.


حفاظت جامع
یک حفاظت از اضافه ولتاژ موثر باید سیستم های حفاظتی زیر را ترکیب کند:
حفاظت خارجی (صاعقه‌گیر ESE و فارادیزاسیون). سیستم حفاظت در برابر برخورد مستقیم صاعقه. این صاعقه‌ها را در محدوده حفاظت شده می‌گیرند و آن را به شیوه‌ای کنترل‌شده و ایمن به زمین هدایت می‌کنند.حفاظت داخلی (دستگاه های حفاظت از اضافه ولتاژ فرکانس برق و افزایش برق).تجهیزات طراحی شده برای محافظت در برابر اثرات اضافه ولتاژ در تجهیزات متصل به سیستم‌های منبع تغذیه و/یا شبکه‌های ارتباطی. سیستم‌های زمین (پایش زمین و عایق).نیاز به نظارت بر سیستم اتصال زمین. CUAJE طیف وسیعی از محصولات را برای هر یک از این سیستم ها ارائه می دهد.همچنین محصولات سفارشی را توسعه می دهد، مشاوره و خدمات مشاوره و بهترین خدمات پس از فروش ممکن را ارائه می دهد.

محافظ های صاعقه باید چه مهارت هایی در انتخاب داشته باشند؟

1. سیستم منبع تغذیه را تأیید کنید
اول از همه، شما باید تعیین کنید که سیستم توزیع برق شما چگونه است، TT، TN یا IT.پس از تعیین سیستم توزیع برق، می توانید حالت حفاظتی و روش سیم کشی صاعقه گیر را برای انتخاب صاعقه گیر مناسب انتخاب کنید.
به عنوان مثال، TN-C از دستگاه حفاظت از صاعقه 3P، TN-S از 4P، TT از 3P+N و غیره استفاده می کند.

2. پارامترهای اصلی صاعقه گیر را بدانید.

سوالات متداول


س: آیا می توانم چند نمونه بگیرم؟
پاسخ: بله، از سفارشات نمونه استقبال شد.

س: آیا می توانم از آرم یا طرح خود روی کالاها استفاده کنم؟
A: بله، آرم و طراحی سفارشی در تولید انبوه در دسترس است.

س: زمان تحویل چقدر است؟
A: 3 روز برای نمونه ها، 7-15 روز برای تولید انبوه.

س: مدت پرداخت چیست؟
A: T/T، L/C در دید، West Union، Paypal و غیره.
