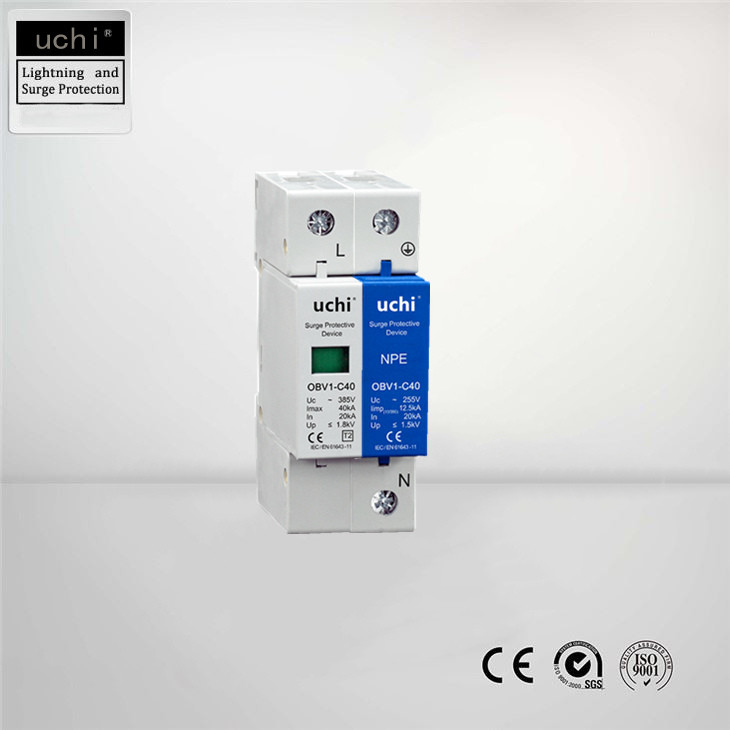

در رعد و برق 20 کیلو آمپری mov 35mm ریل DIN نصب برای تلویزیون
جزئیات محصول:
محل منبع: | دونگوان چین |
نام تجاری: | Uchi |
گواهی: | CE / SGS / ISO9001 |
شماره مدل: | OBV1-C40 |
پرداخت:
مقدار حداقل تعداد سفارش: | 200 عدد |
---|---|
قیمت: | Negotiate |
جزئیات بسته بندی: | بسته صادراتی / مذاکره |
زمان تحویل: | 5-15 روز پس از پرداخت |
شرایط پرداخت: | T/T، L/C، Western Union |
قابلیت ارائه: | 60000 قطعه در ماه |
اطلاعات تکمیلی |
|||
نام: | SPD | AC: | 275/320/385/440 ولت |
---|---|---|---|
SPD به IEC 61643-1: | کلاس II | SPD به EN 61643-11: | نوع 2 |
گواهی CE، CQC: | CE / CQC / SGS | دمای محیط: | (-40℃~70℃) |
جریان تخلیه معمولی (8/20μs): | 20KA | شاخص وضعیت: | سبز(خوب)/قرمز(نیازمند تعویض) |
زمان پاسخگویی (LN): | ≤25 ثانیه | ||
برجسته: | محافظ صاعقه گیر 20 کیلو آمپری برای تلویزیون,صاعقه گیر متحرک,صاعقه گیر 35 میلی متری DIN Rails mov |
توضیحات محصول
در 20kA کلاس II MOV حفاظت از نوسان، نوع 2 SPD به IEC 61643-1
برقگیرهای OBV1-C40 طبق استاندارد IEC 61643-11 کلاس مورد نیاز نوع 2 را برآورده می کنند.این دستگاه ها از سیستم های مصرف کننده ولتاژ پایین در برابر ولتاژهای مختلف محافظت می کنند و در نسخه های تک قطبی تا چهار قطبی موجود هستند.استفاده از وریستورهای با کارایی بالا، زمان پاسخگویی سریع و سطح حفاظت پایین را بدون هیچ گونه جریانی که از خط پیروی می کند، اجازه می دهد.اگر شرایط نامشخص باشد و خطر آتش سوزی ناشی از بار اضافی وجود داشته باشد، واحد قطع داخلی در صورت لزوم برقگیر را از برق جدا می کند.علاوه بر این، کد QR چاپ شده بر روی برقگیر امکان عدم کارکرد را فراهم می کند.علاوه بر این، کد QR چاپ شده روی برقگیر امکان دسترسی مستقیم به دستورالعمل های نصب آنلاین را فراهم می کند.
پارامترهای فنی
مدل: OBV1-C40 |
|||
حداکثر ولتاژ پیوسته AC |
Uc |
V |
275/320/385/440 |
SPD به EN 61643-11 |
|
|
نوع 2 |
SPD به IEC 61643-1 |
|
|
کلاس II |
جریان تخلیه اسمی (8/20µs) |
که در |
kA |
20 |
حداکثر جریان تخلیه (8/20µs) |
ایمکس |
kA |
40 |
سطح حفاظت ولتاژ |
بالا |
کیلوولت |
<1,3/1,5/1,8/2,0 |
زمان پاسخ |
tA |
ns |
<25 |
حداکثر فیوز پشتیبان |
|
آ |
125 |
محدوده دما |
ϑ |
درجه سانتی گراد |
-40℃~+85℃ |
رتبه حفاظتی |
|
|
IP 20 |
حداکثرسطح مقطع کابل انعطاف پذیر (سیم ریز) |
|
میلی متر مربع |
25 |
حداکثرسطح مقطع کابل صلب (تک سیم/چند سیم) |
|
میلی متر مربع |
35 |
ویژگی:
1، از سیستم الکتریکی و دستگاه الکتریکی در حال بارگیری در برابر رعد و برق و ولتاژ اضافی آنی محافظت کنید.
2، از انتقال سیگنال های اترنت با مدارهای منبع تغذیه 48 ولت DC / 34 ولت AC در برابر
موج های ناشی از رعد و برق
3، حفاظت از افزایش افزایش یافته.
4، برای نصب بر روی ریل های DIN 35 میلی متری.به EN 60715
5، می تواند به طور موثر اطمینان حاصل کند که تجهیزات به درستی کار می کنند
کاربرد:
مزیت - فایده - سود - منفعت:
پارامتر SPD فناوری (توجه: با توجه به نیاز کاربر، می توان Uc=140V،440V،550V، محدوده ولتاژ محدوده SPD را سفارشی کرد):
نوع شماره | ولتاژ نامی (V) Un | ولتاژ پیوسته Uc(V~) | جریان تخلیه استاندارد در (KA) |
حداکثر جریان تخلیه ایمکس (KA) |
سطح حفاظت (KA~) | زمان پاسخ (ها) |
DGM1(2)-D5 | 220/380 |
275/320 385/420 |
5 | 10 | 1.2 | ≤25 |
DGM1(2)-D10 | 10 | 2 | 1.6 | |||
DGM1(2)-C20 | 20 | 40 | 1.8 | |||
DGM13-B30 | 30 | 60 | .2.2 | |||
DGM3(4)-B40 | 10 | 80 | 2.4 | |||
DGM(4)-B60 | 60 | 100 | 2.8 | |||
DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
