دستگاه حفاظت از نوسانات دوربین مداربسته 12VDC، حفاظت از خط داده اتصال RS422
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | Uchi |
| گواهی: | CE / SGS / ISO9001 |
| شماره مدل: | OBVXJ |
پرداخت:
| مقدار حداقل تعداد سفارش: | 200 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | بسته صادراتی / مذاکره |
| زمان تحویل: | 5-15 روز پس از پرداخت |
| شرایط پرداخت: | T/T، L/C، Western Union |
| قابلیت ارائه: | 60000 قطعه در ماه |
|
اطلاعات تکمیلی |
|||
| نام: | محافظ برق 12 ولت | سازمان ملل متحد: | 12Vdc |
|---|---|---|---|
| ظرفیت تخلیه نامی: | 5 کیلو آمپر | دمای کاری: | -40+80 درجه سانتیگراد |
| از کانکتور محافظت کنید: | RS485 RS232 RS422 | زمان پاسخ: | کمتر از 1 ns |
| گواهی CE، CQC: | CE / CQC / SGS | ||
| برجسته: | RS422 دوربین مدار بسته حفاظت از نوسانات,حفاظت از خط داده Un 12VDC,دستگاه حفاظت از ولتاژ دوربین مدار بسته 12VDC |
||
توضیحات محصول

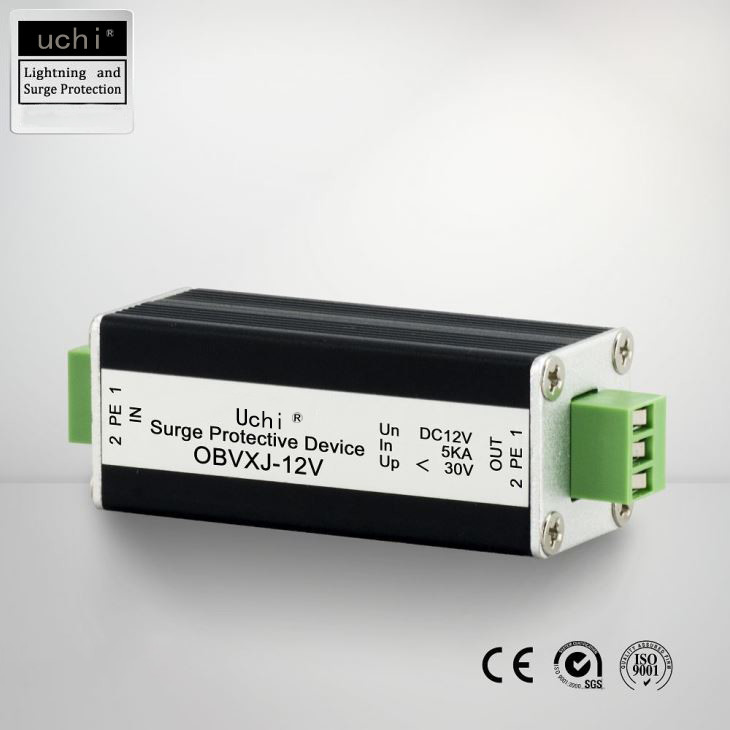

دستگاه حفاظت از ولتاژ دوربین مداربسته 12VDC، محافظ برق 12 ولت خطوط داده
محافظ خط سیگنال OBVXJ
دستگاه های حفاظت از ولتاژ طراحی شده برای محافظت از داده ها، خطوط ارتباطی، اندازه گیری و کنترل در برابر اثرات موج
OBVXJ محافظی با کانکتورهای ورودی و خروجی RS485 است که می‌تواند جریان‌های تخلیه اسمی 5 کیلو آمپر را برای هر خط نگه دارد.
پارامترهای فنی
| ارجاع | OBVXJ-6 | OBVXJ-12 | OBVXJ-24 | OBVXJ-48 |
| ولتاژ اسمی: Un | 6Vdc | 12Vdc | 24Vdc | 48Vdc |
| حداکثر ولتاژ کار مداوم: Uc | 8Vdc | 15 ولت دی سی | 30 ولت دی سی | 65 Vdc |
| جریان تخلیه اسمی برای خط C2 10kV (1,2/50μs)/5kA (8/20μs): در (C2) | 5 کیلو آمپر | |||
| سطح حفاظت در In (8/20μs): | 12 ولت | 25 ولت | 40 ولت | 75 ولت |
| حداکثر جریان کاری: | 300 میلی آمپر | |||
| مقاومت سری: | 15Ω | |||
| زمان پاسخ: | <10 ثانیه | |||
| دمای کاری: | -40+80 درجه سانتیگراد | |||
| محل SPD: | سرپوشیده | |||
| نوع اتصال: | سری (دو پورت) | |||
| کانکتور ورودی/خروجی: | RS485/RS485 | |||
| تست های تایید شده بر اساس: IEC 61643-21، EN 61643-21 | ||||
○ حفاظت از خطوط داده و تجهیزات دیجیتال یا آنالوگ متصل (کامپیوتر، PLC، سلول تخلیه و غیره).
○ طیف گسترده ای از SPD برای ولتاژهای کاری مختلف.
○ حفاظت مشترک و دیفرانسیل برای این نوع خطوط توصیه می شود.
○ امکان اتصال دو جفت خط با اندازه بسیار کوچک (0,75 ماژول DIN) را فراهم می کند.
○ ماژول های قابل اتصال برای تعویض راحت تر آن در صورت خرابی بدون نیاز به قطع سیم کشی.هنگام تعویض ماژول، خط دچار وقفه نمی شود.
○ اتصال زمین از طریق یک ورق فلزی در مقابل ریل DIN ثابت اجرا می شود.
○ در شرایط عادی غیر فعال می ماند، بدون اینکه خط کار را تحت تاثیر قرار دهد و هیچ گونه نشتی ایجاد نکند.
○ ولتاژ کم باقیمانده در تمام ولتاژهای کاری.
○ پاسخ بسیار سریع.
○ اتصال با فشار پیچ، که ظرفیت تحمل جریان صاعقه بهتری را نسبت به کانکتورهای تلفن معمولی فراهم می کند.
ویژگی و مزایا
-نصب آسان
-طراحی مقاوم در برابر شکست /خود محافظت شده
-پاسخگویی بسیار سریع
هیبرید GDT و دیود
-تکنولوژی انتقال از راه دور
-اثر انتقال خوب
-ضد تداخل قوی
- مطابق با استاندارد lEC 61643-21 است
کاربرد
●برنامه های HVAC
● درایوهای AC
●سیستم های یو پی اس
●سیستم های امنیتی
● IT / مراکز داده
● توزیع AC/DC
●منابع تغذیه
●اتوماسیون صنعتی
●ارتباطات
●سیستم های کنترل موتور
● برنامه های کاربردی PLC
●تجهیزات انتقال نیرو
دیگران
پارامتر SPD فناوری (توجه: با توجه به نیاز کاربر، می توان Uc=140V،440V،550V، محدوده ولتاژ محدوده SPD را سفارشی کرد):
| نوع شماره | ولتاژ نامی (V) Un | ولتاژ پیوسته Uc(V~) | جریان تخلیه استاندارد در (KA) |
حداکثر جریان تخلیه |
سطح حفاظت (KA~) | زمان پاسخ (ها) |
| DGM1(2)-D5 | 220/380 |
275/320 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1.6 | |||
| DGM1(2)-C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2.4 | |||
| DGM(4)-B60 | 60 | 100 | 2.8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
نحوه انتخاب برقگیر مناسب:
هنگام انتخاب صاعقه گیر برای محافظت از انواع تجهیزات در یک منطقه، عوامل زیر باید به طور جامع در نظر گرفته شود:
●شدت رعد و برق در منطقه، تعداد روزهای رعد و برق و پارامترهای حداکثر جریان تخلیه و احتمال وقوع؛
● ارزش تجهیزات محافظت شده.
● سطح مقاومت ضربه ای تجهیزات محافظت شده؛
●اهمیت اجتماعی تجهیزات حفاظت شده.
● برقگیر برق با ولتاژ حفاظتی مختلف و جریان تخلیه را تعیین کنید.
پارامترهای کلیدی محافظ برق:
●حداکثر ولتاژ مقاومت پیوسته Uc (rms):
به این معنی است که برقگیر می تواند به طور مداوم در این مقدار ولتاژ کار کند بدون اینکه بر پارامترهای آن به عنوان برقگیر تأثیر بگذارد.Uc به طور غیر خطی با ولتاژ حفاظتی بالا متناسب است.
● حداکثر جریان تخلیه Imax:
یکبار از برقگیر موج 8/20μs استفاده کنید، حداکثر جریان تخلیه ای که می تواند تحمل کند.می توان آن را با توجه به شدت طوفان محلی Ng (یا میانگین سالانه روز رعد و برق Td) و عوامل محیطی انتخاب کرد.
● ولتاژ باقیمانده Ur و ولتاژ حفاظتی بالا
ولتاژ باقیمانده Ur: به مقدار ولتاژ باقیمانده تحت جریان تخلیه نامی In اشاره دارد.
ولتاژ حفاظتی Up: ولتاژ حفاظتی Up مربوط به ولتاژ Uc و Ur است.با توجه به ویژگی‌های وریستور اکسید روی، زمانی که مقدار Uc وریستور انتخابی بالا باشد، Up و Ur آن بر این اساس افزایش می‌یابد، مانند زمانی که جریان تخلیه 10 کیلو آمپر (8/20μs) باشد:
Uc=275V Ur (10kA، 8/20μs) ≤1200V
Uc=385V Ur (10kA، 8/20μs) ≤1600V
Uc=440V Ur (10kA، 8/20μs) ≤1800V
س: آیا می توانم چند نمونه بگیرم؟
پاسخ: بله، از سفارشات نمونه استقبال شد.
س: آیا می توانم از آرم یا طرح خود روی کالاها استفاده کنم؟
A: بله، آرم و طراحی سفارشی در تولید انبوه در دسترس است.
س: زمان تحویل چقدر است؟
A: 3 روز برای نمونه ها، 7-15 روز برای تولید انبوه.
س: مدت پرداخت چیست؟
A: T/T، L/C در دید، West Union، Paypal و غیره.
