حلقه محافظ دیود شاتکی برای محافظت از اضافه ولتاژ تایید شده RoHS
جزئیات محصول:
محل منبع: | دونگوان چین |
نام تجاری: | Uchi |
گواهی: | CE / RoHS / ISO9001 / UL |

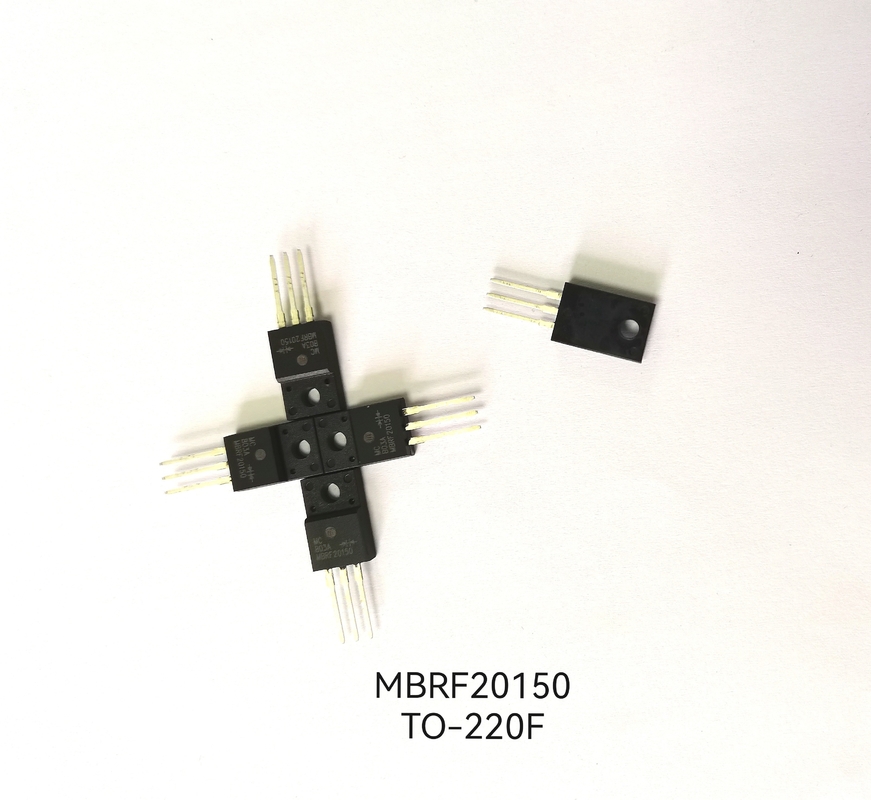

شماره مدل: | MBR20150 |
پرداخت:
مقدار حداقل تعداد سفارش: | مذاکره |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | بسته صادراتی / مذاکره |
زمان تحویل: | مذاکره |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 2000000 در ماه |
اطلاعات تکمیلی |
|||
تایپ کنید: | دیود شاتکی | امکانات: | محصول RoHS |
---|---|---|---|
نوع بسته: | از طریق سوراخ | Max. حداکثر Forward Current جریان رو به جلو: | 30A, 30A |
حداکثر ولتاژ جلو: | 0.9 ولت، 0.9 ولت | برنامه های کاربردی: | منبع تغذیه سوئیچ فرکانس بالا |
برجسته: | دیود شاتکی حلقه محافظ,دیود شاتکی حفاظت از اضافه ولتاژ,دیود سوراخ SBD |
توضیحات محصول
حلقه محافظ برای دیود شاتکی حفاظت از اضافه ولتاژ با RoHS
مزیت - فایده - سود - منفعت
SBD دارای مزایای فرکانس سوئیچینگ بالا و ولتاژ رو به جلو کم است، اما ولتاژ شکست معکوس آن نسبتا کم است، عمدتاً بالاتر از 60 ولت نیست، و بالاترین آن تنها حدود 100 ولت است که محدوده کاربرد آن را محدود می کند.مانند دیودهای چرخ آزاد دستگاه های سوئیچینگ برق در مدارهای منبع تغذیه سوئیچینگ (SMPS) و تصحیح ضریب توان (PFC)، دیودهای یکسو کننده فرکانس بالا بالای 100 ولت برای ترانسفورماتور ثانویه، دیودهای پرسرعت 600 ولت تا 1.2 کیلو ولت در مدارهای اسنابر RCD، و برای دیودهای 600 ولت مورد استفاده در افزایش سرعت PFC، فقط از دیودهای همپایه بازیابی سریع (FRED) و دیودهای بازیابی فوق سریع (UFRD) استفاده می شود.زمان بازیابی معکوس Trr UFRD نیز بیش از 20 ثانیه است که نمی تواند نیازهای 1MHz~3MHz SMPS را در زمینه هایی مانند ایستگاه های فضایی برآورده کند.حتی برای یک SMPS با سوئیچینگ سخت در 100 کیلوهرتز، به دلیل تلفات رسانش زیاد و افت سوئیچینگ UFRD، دمای کیس بالا است و نیاز به یک هیت سینک بزرگ است که باعث افزایش اندازه و وزن SMPS می شود که مطابقت ندارد. نیازهای کوچک سازی و نازک شدنروند توسعهبنابراین، توسعه SBD های ولتاژ بالا بالای 100 ولت همیشه یک موضوع تحقیقاتی و کانون توجه بوده است.در سال های اخیر، SBD پیشرفت چشمگیری داشته است، SBD های ولتاژ بالا 150 ولت و 200 ولت فهرست شده اند، و SBD بیش از 1 کیلوولت ساخته شده از مواد جدید نیز با موفقیت توسعه یافته است، بنابراین سرزندگی و سرزندگی جدیدی را به کاربرد آن تزریق می کند.
امکانات
1. ساختار کاتدی مشترک
2. از دست دادن توان کم، راندمان بالا
3. دمای محل اتصال عملیاتی بالا
4. حلقه محافظ برای حفاظت از اضافه ولتاژ، قابلیت اطمینان بالا
5. محصول RoHS
برنامه های کاربردی
1. منبع تغذیه سوئیچ فرکانس بالا
2. دیودهای چرخشی رایگان، برنامه های کاربردی حفاظت از قطبیت
ویژگی های اصلی
IF(AV) |
10 (2×5) A |
VF (حداکثر) |
0.7 ولت (@Tj=125 درجه سانتی گراد) |
Tj |
175 درجه سانتی گراد |
VRRM |
100 ولت |
پیام محصول
مدل |
علامت گذاری |
بسته |
MBR10100 |
MBR10100 |
TO-220C |
MBRF10100 |
MBRF10100 |
TO-220F |
MBR10100S |
MBR10100S |
TO-263 |
MBR10100R |
MBR10100R |
TO-252 |
MBR10100V |
MBR10100V |
TO-251 |
MBR10100C |
MBR10100C |
TO-220 |
رتبه بندی مطلق (Tc=25°C)
پارامتر |
سمبل |
ارزش |
واحد |
||
پیک تکراری ولتاژ معکوس |
VRRM |
100 |
V |
||
حداکثر ولتاژ مسدود کننده DC |
VDC |
100 |
V |
||
میانگین جریان رو به جلو |
TC=150 درجه سانتی گراد (TO-220/263/252) TC=125 درجه سانتی گراد (TO-220F) |
در هر دستگاه
در هر دیود |
IF(AV) |
10 5 |
آ |
جریان رو به جلو غیر تکراری 8.3 میلی ثانیه تک نیمه سینوسی (روش JEDEC) |
IFSM |
120 |
آ |
||
حداکثر دمای محل اتصال |
Tj |
175 |
درجه سانتی گراد |
||
محدوده دمای ذخیره سازی |
TSTG |
-40 ~ + 150 |
درجه سانتی گراد |
