سری MZ6T برای حفاظت موتور ترمیستور PTC اعمال می شود
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | UCHI |
| گواهی: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
| شماره مدل: | MZ6T |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | فله |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، گرم پول |
| قابلیت ارائه: | 5000000000 PCS در ماه |
|
اطلاعات تکمیلی |
|||
| دمای PTC کوری: | 115±7 ℃ | زمان پاسخ: | محدوده میلی ثانیه |
|---|---|---|---|
| کشش سیم: | کشش تحت 10N، 10S بدون آسیب | ویژگی ها: | زندگی طولانی |
| تحمل دمای سطحی: | ± 7 ℃ | تایپ کنید: | ترمیستور ضریب دمای مثبت (PTC). |
| حداکثر قدرت: | 10 مگاوات | قطر: | 14 میلی متر |
| فاصله: | 5 میلی متر | حداکثر ولتاژ عملیاتی: | 350 ولت |
| ضخامت: | حداکثر 2.5 میلی متر | ||
| برجسته کردن: | ترمیستور PTC حفاظت از موتور,ترمیستور PTC سری MZ6T,ترمیستور PTC با گارانتی |
||
توضیحات محصول

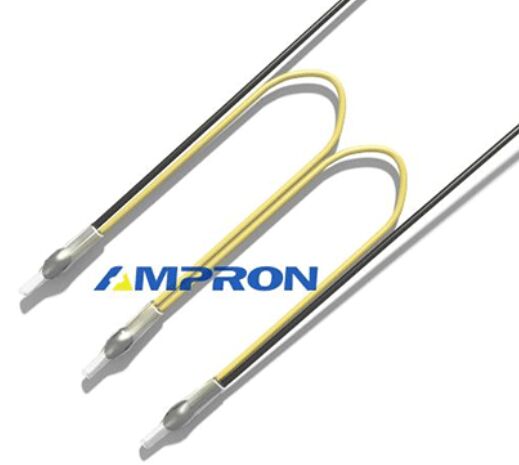

سری MZ6T PTC ترمیستور اختصاص داده شده برای حفاظت از موتور
خلاصه ی محصول
سری MZ6T یک ترمیستور PTC از نوع سیم است که مطابق با استانداردهای بین المللی طراحی شده استDIN 44081 / 44082، به ویژه برای حفاظت از گرما بیش از حد از پیچ و تابلو های موتور ساخته شده است. در پیچ و تابلو های سه فازی موتور ها جاسازی شده است.مقاومت آن به شدت افزایش می یابد زمانی که دمای نزدیک به حد کلاس عایق بندیدر ترکیب با یک محافظ برای قطع منبع برق، آن را محافظت سریع در برابر گرم شدن بیش از حد، بیش از حد و از دست دادن فاز تحقق می یابد.این به عنوان یک قطعه استاندارد کنترل دمای هسته برای موتورهای صنعتی عمل می کند.
اصل کار
مقاومت کم در دمای اتاق ((R25 ≤ 100Ω / 300Ω) ، که توسط محافظ به عنوان حالت عادی شناخته می شود. هنگامی که موتور بیش از حد گرم می شود و دمای آن به دمای کار Tk می رسد، مقاومت به شدت به سطح کیلووم تغییر می کند. هنگامی که محافظ سیگنال مقاومت بالا را تشخیص می دهد، بلافاصله برای جلوگیری از سوختگی موتور به کار می رود و خاموش می شود. مقاومت پس از خنک شدن به طور خودکار کاهش می یابد. نیازی به تعویض نیست و استفاده مکرر در دسترس است.
ویژگی های اصلی
✅ انطباق استاندارد: مطابق با DIN 44081/44082، سازگار با ماژول های کنترل دمای اصلی (به عنوان مثال INT69) ؛ ✅ اندازه فوق کمپکت: اندازه تراشه تنها 1.8 × 0.6 میلی متر است، آسان برای جاسازی در پیچ و تاب بدون تاثیر بر عملکرد عایق؛ ✅ پاسخ سریع: در<5 ثانیهدر شرایط بیش از حد حرارتی یا از دست دادن فاز، بسیار سریعتر از رله های حرارتی سنتی؛ ✅ کنترل دما دقیق: Tk از 60°C تا 180°C (فاصل 5°C) ، تحمل ±5°C، کاملا با کلاس های عایق موتور (کلاس B / F / H) مطابقت دارد. ✅ پایداری طولانی مدت: استفاده از زیربنای سرامیکی و بسته بندی عایق بندی شده، با مقاومت در برابر لرزش، مقاومت در برابر پیری و عمر طولانی؛ ✅ نصب انعطاف پذیر: MZ6T طراحی سیم سرب بلند را اتخاذ می کند ، مناسب برای چسباندن پیچ ، نصب سطح استوانه و سایر شرایط کاری است.
کاربردهای معمول
موتورهای صنعتی، موتورهای پمپ آب / فن، موتورهای کمپرسور موتورهای سرو، موتورهای مرحله ای، موتورهای محرک خودروهای انرژی جدید ترانسفورماتورها، راکتورها، کویل های اندوکتیو قدرتمند؛ تجهیزات الکترومغناطیسی دیگر که نیاز به گرم شدن بیش از حد، اضافه بار و حفاظت از از دست دادن فاز دارند.
پارامترهای الکتریکی معمولی
| ماده | یک هسته (نوع E) | سری سه هسته ای (نوع DS) |
|---|---|---|
| دمای کار Tk | 60-180°C (5°C قدم) | 60-180°C (5°C قدم) |
| مقاومت در 25°C (R25) | ≤100Ω | ≤300Ω |
| مقاومت در Tk-5°C | ≤550Ω | ≤1650Ω |
| مقاومت در Tk+5°C | ≥1300Ω | ≥4000Ω |
| حداکثر ولتاژ کار | 25 ولت DC | 25 ولت DC |
| زمان پاسخ TD | <5s | <5s |
| قدرت دی الکتریک | 2.5kV | 2.5kV |
مثال نمونه
MZ6T-150-ES: نوع کمربند سیم، 150°C، تک هسته ای (برای موتورهای کلاس B/F مناسب است)
MZ6T-180-DS: نوع کمربند سیم، 180°C، اتصال سری سه هسته ای (مناسب موتورهای کلاس H).
