شرح کلی ویژگی ها The EC4304 is a high-efficiency continuous mode inductive step-down converter which drives N-channel MOSFET and it is designed for driving single or multiple series connected LEDs from a voltage source higher than the LED voltage. آن را از منبع ورودی بین 7V و 40V کار می کند و ارائه می دهد و به طور خارجی تنظیم خروجی در حال حاضر به 1A است که بسته به ولتاژ منبع و اجزای خارجی است.این EC4304 شامل سوئیچ خروجی و مدار سنجش جریان خروجی سمت بالا است.، که از یک مقاومت خارجی برای تنظیم جریان خروجی استفاده می کند. پین ADJ یا یک ولتاژ DC یا یک موج PWM را می پذیرد.این یک جریان خروجی مستمر یا دروازه بسته به فرکانس کنترل فراهم می کند. اجزای فیلتر PWM حاوی تنظیم زمان بالا رفتن شروع نرم است. زمان شروع نرم را می توان با استفاده از یک خازن خارجی از پین ADJ به زمین افزایش داد. با استفاده از 0.2V یا پایین تر به پین ADJ خاموش خروجی و دستگاه را به حالت آماده در حال حاضر پایین. ️از 7 ولت تا 40 ولت ولتاژ تغذیه کار می کند️سوئیچ داخلی 40 ولت NDMOS️جریان خروجی 1A️کنترل روشنایی و روشنایی با استفاده از ولتاژ DC یا PWM️EC4304 تا 95 درصد کارایی️دقت جریان LED معمولی +/- 5٪️ورودی تحت ولتاژ قفل️SOT23-5L,DFN 3x3 8L,بسته SOT89-5L️مطابق با RoHS و بدون هالوجن درخواست ها️چراغ های LED خودرو️روشنایی LED با قدرت بالا️چراغ های نشان دهنده و اضطراری️نورپردازی معماری️نورپردازی صنعتی با ولتاژ پایین️نشانه گذاری و نورپردازی LED تزئینی

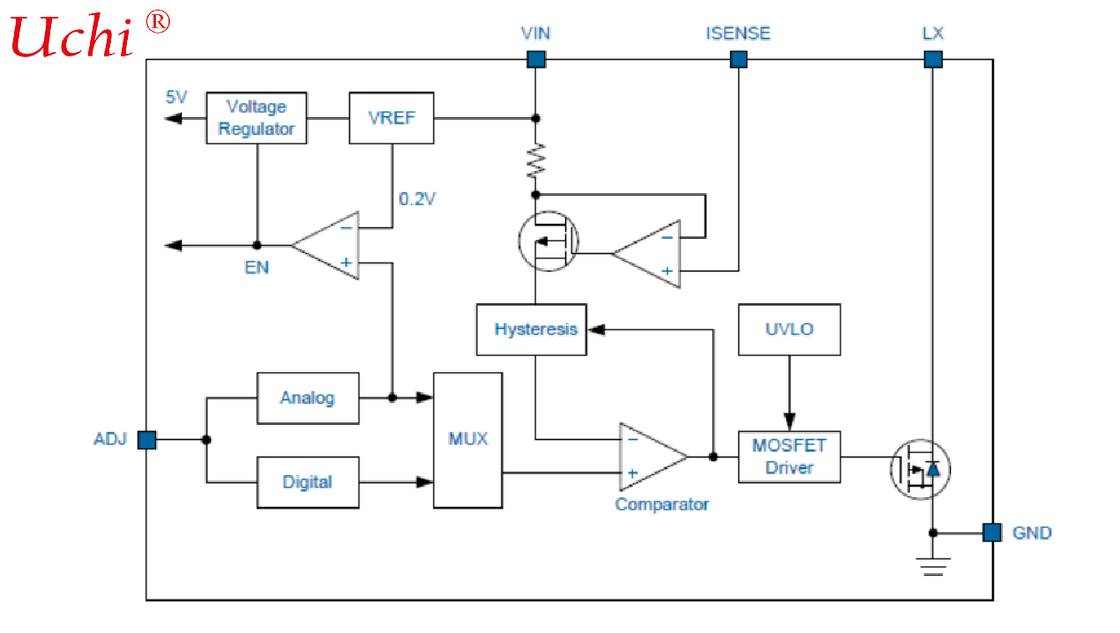

توضیحات عملکردیEC4304 یک کنورتر ساده با کارایی بالا و حالت مداوم است. این دستگاه با طیف ولتاژ ورودی از 7V تا 40V کار می کند و جریان خروجی 1A را ارائه می دهد.یک مقاومت حس جریان سمت بالا جریان خروجی را تنظیم می کند و یک ورودی خفیف PWM اختصاصی باعث می شود که خفیف LED پالس در طیف گسترده ای از سطوح روشنایی شودیک طرح سنجش جریان بالا و یک مدارهای تنظیم جریان در سیستم، تعداد اجزای خارجی مورد نیاز را به حداقل می رساند و در عین حال جریان LED را با دقت 5٪ ارائه می دهد.با استفاده از مقاومت حسگر 1٪.تنظیم جریان خروجیدستگاه شامل یک فیلتر عبور پایین بین پین ADJ و مقایسه آستانه و یک مقاومت محدود کننده جریان داخلی بین ADJ و ولتاژ مرجع داخلی است.این اجازه می دهد تا پین ADJ را با سیگنال های DC یا پالس برای تغییر آستانه تغییر VSENSE و تنظیم جریان خروجی بیش از حد هدایت شودجزئیات حالت های مختلف تنظیم جریان خروجی در بخش برنامه های کاربردی با: ارزش جریان خروجی 1A در 0.1Ω (0.5A در 0.2Ω) و این یک جریان خروجی محاسبه شده است زمانی که ترمینال ADJ 1 است.25 ولت شناورحالت خاموش کردنگرفتن پین ADJ به ولتاژ کمتر از 0.2V برای بیش از حدود 100μs خروجی را خاموش می کند و جریان تغذیه به سطح کم حالت آماده 20μA نامی کاهش می یابد.شروع نرمدستگاه دارای عملکرد نرم شروع داخلی است به دلیل تاخیر از طریق فیلتر PWM. یک خازن خارجی از پین ADJ به زمین تاخیر نرم شروع اضافی را فراهم می کند.با افزایش زمان طول می کشد برای ولتاژ در این پین به افزایش به آستانه روشن شدن و با کاهش سرعت افزایش ولتاژ کنترل در ورودی مقایسهبدون وجود خازن خارجی، زمان مورد نیاز برای خروجی برای رسیدن به 90٪ از ارزش نهایی آن حدود 500μs است. اضافه کردن ظرفیت این تاخیر را حدود 0.5ms / nF افزایش می دهد.حفاظت ذاتی از مدار باز LEDاگر اتصال به LEDs باز باشد ، کویل از پین LX تراشه جدا شده است ، بنابراین تراشه آسیب نخواهد دید. بر خلاف بسیاری از کنورترهای تقویت کننده ،جایی که EMF عقب می تواند با فشار دادن فاضلاب به ولتاژ شکستن آن، به سوئیچ داخلی آسیب برساند..
