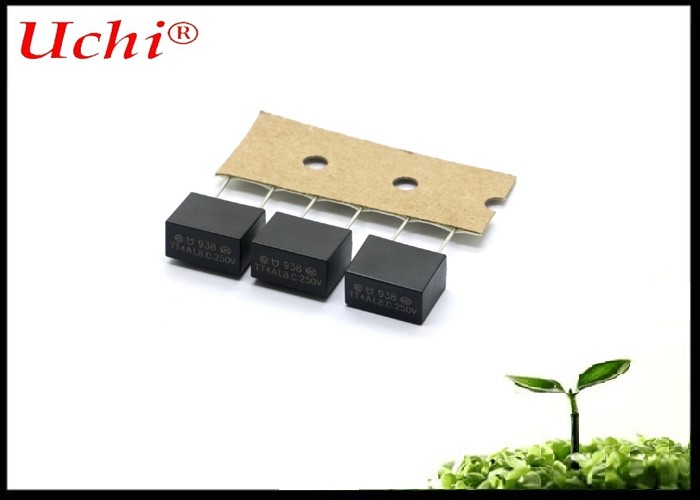

بزرگترین سری سری 938 سری سوپر آهسته Fuse AC Mini 250V 300V T 4A 5A CQC CB UL
جزئیات محصول:
| محل منبع: | Dongguan چین |
| شماره مدل: | 938 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000pcs |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | نوار، 1000pcs / box، 10000pcs / carton. وزن: 1.1kg / box، 12kg / carton |
| زمان تحویل: | 2 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100،000،000،000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | فیوز زیردریایی | اندازه: | 12.2 * 6.4 * 9.2mm |
|---|---|---|---|
| گام صدا: | 7.5 میلیمتر | رتبه فعلی: | 4A، 5A |
| ولتاژ: | AC 250V / 300V | استاندارد: | IEC 60127 |
| تائیدیه: | UL، CQC، CB | دمای عملیاتی: | -55 ° C تا + 125 ° C |
| کلاه لبه دار: | پلاستیک | سیم سربی: | مسطح مسطح قلع 0.6mm. |
| برجسته: | فیوز شیشه ای ضربات آهسته,فیوزهای مینی شیشه ای |
||
توضیحات محصول
ورودی جدید بزرگترین سری سری 938 سری پلاستیکی شش سوپر آهسته Fuse AC Microcontroller 250V 300V T 4A 5A CQC CB UL
کاربرد
حفاظت بیش از حد فعلی. برنامه های اصلی آن عبارتند از: لوازم الکترونیکی مصرفی، راننده های LED، منبع تغذیه، شارژر باتری و کنترل کننده برای استفاده صنعتی.
اطلاعات کلی
سری 938 محافظت از صفحات مدار چاپی مورد استفاده در انواع مختلفی از برنامه های کاربردی که نیاز به فیوز با تاخیر زمانی، ظرفیت شکستن کم است. دستگاه زیر مینیاتور از یک کلاه پلاستیکی و پایه با سیم سرب مس مجهز شده با قلع ساخته شده است. این ویژگی های عالی نصب را ارائه می دهد و 100٪ برای مقاومت در برابر سرما آزمایش می شود.
ویژگی های مفصل
• فیوز Subminiature با تاخیر زمانی، ظرفیت شکستن کم.
• طراحی کوچک، مستطیلی و سربی، فضای هیئت مدیره را کاهش می دهد و نیاز به اجزای نصب اضافی را از بین می برد.
• کلاه پلاستیکی / فیوز گرماسنجی سیاه
• سیم های سرب 0.6 میلی متری ساخته شده از مس با قلع.
• حفاظت در برابر بیش از حد مضر در برنامه های اولیه و ثانویه.
• بدون سرب، بدون هالوژن، RoHS سازگار.
• طراحی شده با توجه به IEC 60127-4.
گواهینامه های اداری
| آژانس | شماره پرونده | ولتاژ / امتیاز فعلی |
| CQC | CQC18012203887 | 250V AC: 4A، 5A |
| UL | در انتظار | 300/250 AC: 0.1A ~ 6.3A؛ |
ابعاد (واحد: میلی متر)
دمای عملیاتی: -55 ° C تا + 125 ° C
شرایط نگهداری:
+ 10 ℃ تا + 60 ℃
رطوبت نسبی: ≤ 75٪ متوسط سالانه بدون شبنم، حداکثر 30 روز در 95٪
مشخصات الکتریکی
جدول زمان بندی در مقابل ویژگی های فعلی - IEC 60127
(اندازه گیری شده با منبع تغذیه فعلی ثابت)
| رتبه فعلی | 125٪ | 200٪ | 1000٪ |
| 4A / 5A | > 3600 ثانیه | <120 ثانیه | 100msc ~ 1sec |
مشخصات برق
| رتبه فعلی | ولتاژ محاسبه شده | ظرفیت شکستن | اسمی سرد مقاومت (mΩ) ± 30٪ | افت ولتاژ حداکثر (مگاوات) | قدرت انصراف حداکثر (مگاوات) | ذوب شدن I²t (A²s) حداکثر |
| 4A | 250V / 300V | 200A @ 250V AC 100A @ 300V AC | 18.0 | 300 | 1500 | 370 |
| 5A | 250V / 300V | 13.5 | 300 | 1500 | 750 |
یادداشت:
1. مدار جریان مجاز مستمر در دمای محیط 23 درجه سانتیگراد (73.4 درجه فارنهایت) ≤100٪
2. مقادیر فعلی برای محاسبه I2T باید در محدوده استاندارد 10In باشد
پارامترهای لحیم کاری
260 ± 5 ℃ ≤ 5 ثانیه (موج لحیم کاری)
350 ℃ .≤3 ثانیه (دست لحیم کاری)
جوش لحیم کاری:
260 ± 5 ℃ <10 ثانیه (IEC 60068-20)
بسته بندی
نوار در حلقه
1000 پیکسل در هر جعبه، 1.1 کیلوگرم / جعبه
10000pcs در هر کارتن، 12kg.carton
ابعاد نوار
شماره قطعه
به عنوان مثال: 9381500201
938 1500 2 01
1 2 3 4
1 سری محصولات ............ .. 938
2 امتیاز آمپر ......... ..... 5A (جدول 4.2 زیر را ببینید)
3 ولتاژ امتیاز ............ ... 1 - 125V
250 ولت
300 وات
4 کد اضافی ... ... کد مکمل
4.2 جدول رتبه آمپر / ولتاژ
| کد AMP | امتیاز کنونی | VOLTAGE RATING |
| 1400 | 4A | 250V / 300V AC |
| 1500 | 5A | 250V / 300V AC |
