250V 5A سرامیک سرامیک بدن سریع عمل جربان سطح کوه 1808 6125 2410
جزئیات محصول:
| گواهی: | CQC,UL,CUL,ROHS,REACH |
| شماره مدل: | SEF1500 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000pcs |
|---|---|
| قیمت: | 0.028~0.3USD/PC |
| جزئیات بسته بندی: | نوار، 30K / کارتن |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 100000000PCS در هر ماه |
|
اطلاعات تکمیلی |
|||
| نام: | فیزیکدان سطح کوه | اندازه: | 1808 6125 2410 |
|---|---|---|---|
| جریان فعلی: | 5A | ولتاژ: | 250 وات |
| سرعت: | سریع عمل | کاشی کاری: | انجماد (پیش فرض) یا انجماد |
| برجسته: | فیوز شیشه ای ضربات آهسته,فیوزهای مینی شیشه ای |
||
توضیحات محصول

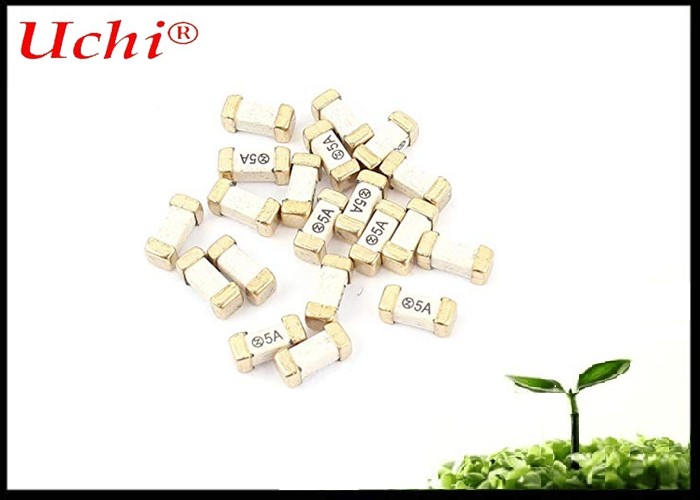

نام تجاری جدید 250V 5A سرامیک سرامیک بدن سریع عمل سطح کوه فیوز 1808 6125 2410
مزایای
نوع سریع عمل (Fast blow-F)
اندازه کوچک (6.1mm * 2.5mm)
طیف گسترده ای از رتبه فعلی در دسترس است
محدوده دمای عملیاتی گسترده
درجه حرارت کم
سازگار با RoHS / REACH
نوار و رول برای قرار دادن خودکار
مناقشه فلزات آزاد
کاربرد
| • روشنایی چراغ | • نوت بوک | • دستگاه های باتری | • دستگاه های LCD / PDP |
| • اینورتر نور پس زمینه LCD | • دستگاه های قابل حمل | • منبع تغذیه | • دستگاه های شبکه |
| • سرور PC | • فن سیستم خنک کننده | • سیستم ذخیره سازی | • سیستم مخابراتی |
| • ایستگاه پایه بی سیم | • محصولات سفید | • کنسول بازی | • تجهیزات اداری |
| • دوربین دیجیتال | • تجهیزات صنعتی | • تجهیزات پزشکی | • وسایل نقلیه خودرو |
صدور گواهینامه
| آژانس | محدوده آمپر | شماره پرونده آژانس |
| UL | 50mA ~ 7A | E340427 (JDYX2) |
| CUL | 50mA ~ 7A | E340427 (JDYX8) |
| CQC | 500mA / 1A / 2A | CQC18012206754 |
| ROHS | سری 6125 | SZC18111684512 |
| رسیدن | سری 6125 | SZC18030584513-3 |
ویژگی های ذوب
| ٪ از امتیاز آمپر (در) | دمیدن زمان |
| 100٪ * در | 4 ساعت مین |
| 200٪ * در | حداکثر 120 ثانیه |
| 1000٪ * در | حداقل 10 دقیقه |
مشخصات
| کاتالوگ | آمپر | ولتاژ | شکستن | اسمی سرد | I2TMelting |
| نه | رتبه بندی | رتبه بندی | ظرفیت | مقاومت (اهم) | انتگرال (A2.S) |
| SEF0200 | 200mA | 250 وات | 50A @ 300VAC 50A @ 250VAC 200A @ 125VAC | 0.96 | 0.148 |
| SEF0250 | 250 میلی آمپر | 0.86 | 0.145 | ||
| SEF0300 | 300 میلی آمپر | 0.62 | 0.162 | ||
| SEF0315 | 315mA | 0.55 | 0.189 | ||
| SEF0375 | 375mA | 0.47 | 0.2 | ||
| SEF0400 | 400 میلی آمپر | 0.38 | 0.238 | ||
| SEF0500 | 500mA | 0.32 | 0.275 | ||
| SEF0600 | 600 میلی آمپر | 0.285 | 0.47 | ||
| SEF0630 | 630mA | 0.256 | 0.566 | ||
| SEF0700 | 700mA | 0.208 | 0.805 | ||
| SEF0750 | 750 میلی آمپر | 0.175 | 1.24 | ||
| SEF0800 | 800 متر | 0.155 | 1.88 | ||
| SEF1100 | 1A | 0.148 | 3.5 | ||
| SEF1125 | 1.25A | 0.102 | 4.76 | ||
| SEF1150 | 1.5A | 0.085 | 6.305 | ||
| SEF1200 | 2A | 04.04 | 8.95 | ||
| SEF1250 | 2.5A | 0.043 | 16،025 | ||
| SEF1300 | 3A | 0.033 | 21.56 | ||
| SEF1315 | 3.15A | 0.029 | 22.75 | ||
| SEF1350 | 3.5A | 0.027 | 27.05 | ||
| SEF1400 | 4A | 0.025 | 31.808 | ||
| SEF1500 | 5A | 0.019 | 40.25 | ||
| SEF1600 | 6A | 0.018 | 67.245 | ||
| SEF1630 | 6.3A | 0.017 | 73.55 | ||
| SEF1700 | 7A | 0.015 | 76.28 |
یک فیوز آهسته با یک فیوز سریع عمل متفاوت است و توانایی آن برای مقاومت در برابر جریانهای پالسی گذرا است، یعنی این می تواند بر جریان برق بر روی برق خاموش شود، بنابراین اطمینان از این که تجهیزات به طور معمول کار می کنند. بنابراین، فیوزهای آهنی اغلب به نام فیوزهای تاخیر زمانی می باشند. از لحاظ فنی، یک فیوز آهسته دارای مقدار بالاتر I 2 t است و نیاز به انرژی بیشتری برای ضربه زدن دارد، بنابراین بیشترین مقاومت در برابر پالس ها در مقایسه با یک فیوز سریع عملکرد جریان مشابه است.
هنگامی که یک جریان بیش از حد در یک مدار اتفاق می افتد، زمان شکستن یک فیوز آهسته با توجه به I 2 t بزرگتر از فیوز سریع عمل طول می کشد. آیا بعضی از مردم نگران هستند که از این روش کمتر محافظت می شود؟ جواب این است که هیچ هنگامی که مدار ناکام می شود، جریان بیش از حد ادامه می یابد و انرژی مربوط به آن خارج از I 2 t فیوز از آن خارج می شود تا آن که منفجر شود. تفاوت زماني آهسته شدن و سرعت عمل به حفاظت آنها مهم نيست. دمیدن به آرامی عملکرد ضعیف را تحت تاثیر قرار می دهد تنها زمانی که اجزای حساس موجود در مدار حفاظت شده باید محافظت شوند.
با توجه به اختلاف قبلی، ضربه آهسته و فیوزهای سریع عمل شده به مدارهای مختلف اعمال می شود. فیوزهای سریع عمل باید در مدارهای صرفا مقاومت (بدون افزایش یا افزایش جریان) یا مدارهایی که IC و دیگر اجزای حساس باید محافظت شوند مورد استفاده قرار گیرد، در حالی که فیوزهای آهسته تر، ترجیحا در مدارهای خازنی یا حساس مورد استفاده قرار می گیرند، خاموش و ورودی / خروجی برق به غیر از مدارهای حفاظت IC، اکثر برنامه های کاربردی با فیوزهای سریع عمل می توانند جایگزین با ضربه های آهسته برای افزایش قابلیت ضد انفجار شوند. به طور خلاصه، جایگزینی برنامه های کاربردی با فیوزهای آهسته به سوئیچ های سریع آن می تواند باعث آسیب رساندن فیوز به محض روشن شدن دستگاه و عدم کارایی آن شود.
علاوه بر این، توجه اقتصادی نیز یک عامل غیرمستقیم برای انتخاب است زیرا یک فیوز آهسته بسیار گران تر از یک عمل سریع است.
یک مقاومت در دسترس برای بار خاصی است. اگر جریان جریان از طریق مقاومت در فراتر از حد باشد، آن را سوخته و مدار باز خواهد شد. در این مرحله مقاومت یک شبیه یک فیوز است، یعنی جریان می تواند بر روی جریان بیش از حد متوقف شود. این به نظر می رسد مانند یک تابع فیوز. به این ترتیب، برخی از تولید کنندگان فیوز را در طراحی اصلی خود به مقاومت فیوز ارزان قیمت تغییر می دهند تا قیمت را کاهش دهند و مشتریان را با امنیت سطحی معرفی کنند.
با این حال، مقاومت فیوز قادر به جایگزینی فیوز برای عملکرد مشابه است؟ مشخصا پاسخ منفی است.
همانطور که می دانیم فیوز خوب باید دارای سه عملکرد اساسی باشد: حفاظت، باربری و ایمنی، در حالی که یک مقاومت فیوز ممکن است قادر به کار در هر سه جنبه نباشد.
عملکرد حفاظت محافظت از اضافه بار و حفاظت از اتصال کوتاه را پوشش می دهد. به طور خاص، یک فیوز باید در زمان مشخص شده عمل کند، در حالی که یک جریان اضافی غیر منتظره، حتی بیش از حد کوتاه، در مدار رخ می دهد، به طوری که برای محافظت از مدار و قطعات. یک مقاومت فیوز ممکن است دقیقا به عنوان فیوز با توجه به پارامترهای فنی مانند زمان شروع و مدت زمان کار باشد و بنابراین نمی تواند محافظت از جریان بیش از حد را تضمین کند. این فقط برای مدت کوتاهی کار می کند.
عملکرد تحمل بار یک فیوز با مقدار I2t تضمین شده است که باعث می شود فیوز بتواند از ضربه های پالس یک انرژی خاص از عملیات سوئیچینگ مقاومت کند. ما باید قبل از انتخاب فیوز، این مقدار را محاسبه و ارزیابی کنیم. با این وجود یک مقاومت فیوز هیچ شاخص فنی مشابهی ندارد، بنابراین اگر مقدار آن کوچک باشد یا اگر مدار بزرگ باشد، مدار آن ممکن است از یک پالس منفجر شود.
همانطور که برای ایمنی، فیوز را می توان از طریق ولتاژ نامی، ظرفیت وقفه و سایر شاخص ها، به ویژه صدور گواهینامه ایمنی توسط یک شخص ثالث مجاز، اطمینان داد. یک ترانزیستور فیوز جزء ایمنی نیست، بنابراین گواهینامه لازم نیست. بنابراین ایمنی آن مشکوک است. علاوه بر این، حفاظت ناکافی دارد و سخت است که در طول فرآیند شکستن خطرات رخ دهد.
در نتیجه، یک مقاومت فیوز ممکن است بر جریان بیش از حد ضربه بزند اما نمیتواند همانند یک فیوز کار کند. در اکثر برنامه های کاربردی، جایگزینی فیوز با یک مقاومت فیوز برای کاهش هزینه مناسب نیست.
