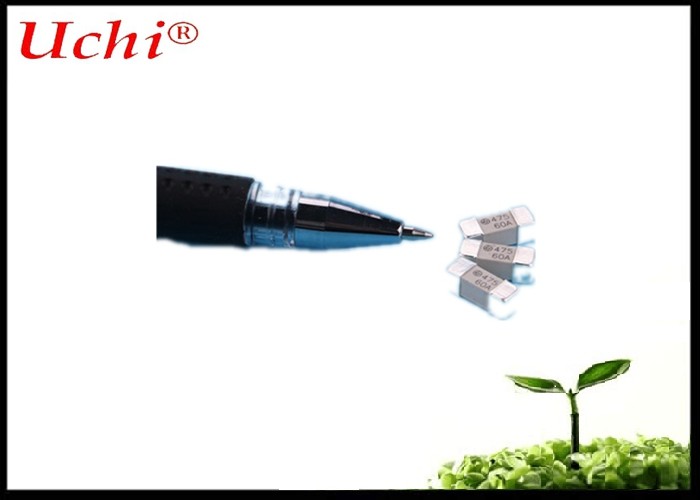

SMD1140 سری سریع - بازیگر فیوز Mount Mount سطح 11.6x4x4mm 1A 250V 72V UL 248-14 475 سری
جزئیات محصول:
| گواهی: | UL,ROHS,REACH |
| شماره مدل: | 4751100201 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 حلقه |
|---|---|
| قیمت: | TBA |
| جزئیات بسته بندی: | نوار |
| زمان تحویل: | 2 هفته |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 100000000 ریال در هر ماه |
|
اطلاعات تکمیلی |
|||
| نام: | سطح فیوز کوه 1A 250V | اندازه: | 11.6x4x4mm |
|---|---|---|---|
| نوع دمیده: | ضربه سریع | سوراخ دار: | 1A |
| ولتاژ محاسبه شده: | 72V / 250V / 400V | بدن: | سرامیک |
| برجسته: | فیوز شیشه ای آهسته,فیوزهای شیشه ای کوچک |
||
توضیحات محصول
UL 248-14 475 Series SMD1140 Fuse Mount سطح سریع بازیگری 11.6x4x4mm 1A 250V 72V
شرح
SMD Fuse یک فیوز سوار سطح شکل مربعی شکل Wire-in-Air (WIA) است که برای کاربردهای محافظتی در برابر جریان جانبی ثانویه بسیار مناسب است و برای PCB با استفاده از فناوری سوار کردن سطح طراحی شده است.
اندازه (میلی متر)
ویژگی های اصلی
| فیوز آجر | بازیگری سریع (F) |
| استاندارد | UL-248-14 |
| مواد | بدنه: سرپوشهای سرامیکی: مس اندود شده با نقره |
| دمای کارکرد | -55 ℃ تا + 125 |
| دمای سهام | + 10 ℃ تا + 60 |
| رطوبت نسبی | متوسط سالانه ≤75٪ بدون شبنم حداکثر 30 روز در 95٪ |
| مقاومت در برابر لرزش | 24 cycles at 15 min. 24 چرخه در 15 دقیقه. each (60068-6) 10-60Hz at 0.75mm amplitude 60-2000Hz at 10g acceleration هر (60068-6) 10-60Hz در دامنه 0.75 mm 60-2000Hz با شتاب 10g |
| پارامترهای لحیم کاری | 260 ℃ .0 10 ثانیه (لحیم کاری موج) 300 ℃ .≤2 ثانیه (لحیم کاری دستی) |
| قله لحیم کاری | 260℃. 260 10 sec. 10 ثانیه 280℃. 280 5 sec. 5 ثانیه (IEC 60068-20) (IEC 60068-20) |
زمان در مقابل ویژگی های فعلی: UL-248-14
| دارای امتیاز فعلی | 100٪ | 200٪ |
| 500mA-10A | > 4H | <60s |
مشخصات
توجه داشته باشید:
(1) جریان مداوم مجاز مجاز 10000 درجه در دمای محیط 23 درجه سانتیگراد (73.4 درجه فارنهایت) است
(2) مقادیر فعلی مورد استفاده برای محاسبه I2T باید در محدوده استاندارد 10ms باشد.
امکانات
بازیگری خیلی سریع
اندازه کوچک
طیف گسترده ای از رتبه فعلی موجود (0.062A تا 20A)
دامنه دمای عملیاتی گسترده
تکرار درجه حرارت پایین
سازگار با RoHS و هالوژن رایگان
برنامه های کاربردی
نوت بوک
تلویزیون LCD / PDP
صفحه نمایش ال سی دی
پنل LCD / PDP
اینورتر نور پس زمینه LCD
پخش کننده DVD قابل حمل
منبع تغذیه
شبکه سازی
سرور رایانه شخصی
سیستم فن خنک کننده
سیستم ذخیره سازی
سیستم مخابرات
پایه گذاری بی سیم
محصولات سفید
کنسول بازی
تجهیزات اتوماسیون اداری
حفاظت مدار شارژ باتری
تجهیزات صنعتی
مولفه های
پارامترهای زیر را هنگام انتخاب فیوز مناسب AEM SolidMatrix® و AirMatrix® در نظر بگیرید:
1. حداکثر جریان عملیاتی حالت پایدار
2. حداکثر دمای کارکرد
3. شکل موج حداکثر جریان پالس گذرا
4- چرخه پالس
5- بار شکستن جریان و مربوطه را بارگیری کنید
6. حداکثر جریان خطای ممکن در برنامه ها
7. حداکثر ولتاژ کار
8. ابعاد
9. استاندارد انطباق
مثال
مثال زیر روند انتخاب قبلی را شرح می دهد.
پارامترهای مدار:
1. حداکثر جریان عملیاتی پایدار: I = 0.6A
2. دمای کارکرد: + 65 درجه سانتیگراد
3- موج حداکثر جریان پالس گذرا (موج سینوس) حداکثر جریان Ip = 45.5A ، عرض پالس t = 120Sec
4- تعداد پالس های لازم برای مقاومت در برابر: 100000
5- بار شکستن جریان و بار مربوطه را بارگیری کنید: I = 10A، 60Sec
6. حداکثر جریان خطای احتمالی در برنامه: 50A
7. حداکثر ولتاژ کار: 12 ولت
8. ابعاد: 1206
9. استاندارد انطباق: UL به رسمیت شناخته شده است
محاسبه پارامترهای حالت پایدار:
The minimum rated current of the fuse to meet the requirements of steady parameters is In >= I/0.75 (current derating factor)/K (temperature derating factor)= 0.6/75%/90% =0.89A. حداقل جریان نامی فیوز برای پاسخگویی به الزامات پارامترهای ثابت ، In> = I / 0.75 (ضریب انتقال جریان) / K (ضریب دبی دما) = 0.6 / 75٪ / 90٪ = 0.89A است. In this way, the fuse with its rated current larger than or equal to 1A is acceptable. به این ترتیب فیوز با جریان نامی خود بزرگتر یا مساوی با 1A قابل قبول است.
محاسبه پارامترهای گذرا:
مقدار I2t:
Refer to the formula in Table 1 to calculate the I2t value of pulse current. برای محاسبه مقدار I2t جریان پالس به فرمول جدول 1 مراجعه کنید. The impact of ambient temperature to pulse withstanding capability should be considered at the same time. تأثیر دمای محیط به توانایی مقاومت در برابر پالس باید در همان زمان در نظر گرفته شود.
مقدار I2t جریان پالس:
Ip2t = 0.5x (45.52A) 2x120µSec = 0.1243A2Sec
این نرم افزار نیاز به مقاومت در برابر فیوز در برابر 100000 پالس زیر 65+ درجه سانتیگراد دارد ، بنابراین پالس و دمایی دما باید همزمان در نظر گرفته شود.
If2t> = Ip2t / P (پالس حامل) / K (درجه حرارت حرارتی) = 0.1243 / 20٪ / 90٪ = 0.69A2Sec
Comparing the I2t vs t curve in AEM's catalog, the specification of the fuse (If2t>0.69A2Sec; t=120µSec) is not less than 3.5A If2t value. با مقایسه منحنی I2t vs t در فروشگاه AEM ، مشخصات فیوز (If2t> 0.69A2Sec؛ t = 120µSec) کمتر از مقدار 3.5A If2t نیست. Therefore, F1206HI series fuses with the rated current larger than or equal to 3.5A are acceptable. بنابراین ، فیوزهای سری F1206HI با جریان نامی بزرگتر یا برابر با 3.5A قابل قبول هستند.
عملکرد حفاظت:
The fuse should blow within 60s when the current is 10A. هنگامی که جریان 10A باشد ، فیوز باید در 60S منفجر شود. AEM's F1206HI series feature a clear time of less than 60s when the current is twice overloaded (200%). سری F1206HI AEM زمانی که جریان دو بار بیش از اندازه باشد (200٪) بار واضح کمتر از 60 را نشان می دهد. Therefore a fuse with rated current less than 5A may be selected. بنابراین ممکن است یک فیوز با جریان نامی کمتر از 5A انتخاب شود.
نتیجه:
در نتیجه ، سری F1206HI از 3.5A تا 5A ممکن است تمام مشخصات محصول را مطابق آنچه در بالا مورد نیاز است برآورده کند. با توجه به اینکه نوسان پارامترهای سایر کامپوننت ها
