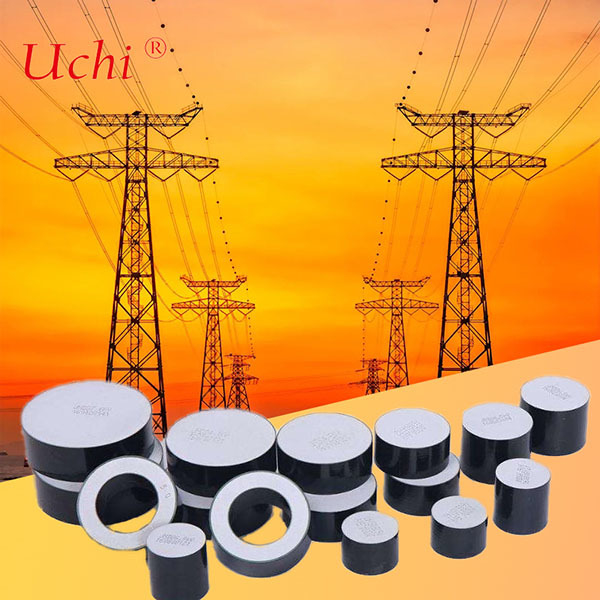

بلوک های واریستور اکسید زنک فلزی برای گیرنده های تورم، برای DC و شیب های بالا استفاده می شود
جزئیات محصول:
| محل منبع: | Dongguan ， Guangdong ، چین |
| نام تجاری: | UCHI |
| گواهی: | SGS.UL |
| شماره مدل: | d42*h20mm |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5000 قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | انبوه |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، گرم پول |
| قابلیت ارائه: | 5000000000 PCS در ماه |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | بلوک های واریستوری اکسید فلز روی,بلوک های واریستور گیرنده افزایش,واریستور گرادینت بالا DC,Surge arrester varistor blocks,DC high gradient varistor |
||
|---|---|---|---|
توضیحات محصول
بلوک های واریستور اکسید زنک فلزی برای گیرنده های تورم، برای DC و شیب های بالا استفاده می شود
Varistor اکسید روی، دستگاه های غیرخطی وابسته به ولتاژ است که ویژگی های الکتریکی مشابه دیود های زنر پشت به پشت دارند.این ماده عمدتاً از ZNO با اضافه کردن مقدار کمی از اکسید های فلزی دیگر مانند بیسموت تشکیل شده است.، کوبالت، مغنیز و دیگران. The Metal Oxide Varistor or "MOV" is sintered during the manufacturing operation into a ceramic semiconductor and results in a crystalline microstructure that allows MOVs to dissipate very high levels of transient energy across the entire bulk of the deviceبنابراین، MOV ها معمولا برای سرکوب برق و سایر فرایندهای انرژی بالا که در کاربردهای صنعتی یا خط AC یافت می شوند، استفاده می شوند.MOV ها در مدارهای DC مانند منابع برق ولتاژ پایین و کاربردهای خودرو استفاده می شوندفرآیند تولید آنها اجازه می دهد تا بسیاری از عوامل مختلف شکل با دیسک رادیال سرب رایج ترین است.
ساختار بدن واریستور اکسید روی شامل یک ماتریس از دانه های ZNO هدایت کننده است که با مرزهای دانه جدا شده اند و ویژگی های نیمه هادی اتصال PN را فراهم می کنند.این مرزهای مسئول مسدود کردن هدایت در ولتاژ های پایین هستند و منبع هدایت الکتریکی غیر خطی در ولتاژ های بالاتر هستند.
یک ویژگی جذاب از MOV این است که ویژگی های الکتریکی مربوط به عمده دستگاه است.هر دانه ZnO از سرامیک عمل می کند به عنوان اگر آن را یک اتصال نیمه رسانا در مرز دانه.
واریستورها با تشکیل و سینتر کردن پودر های مبتنی بر اکسید روی به قطعات سرامیکی ساخته می شوند. این قطعات سپس با الکترود فلزی یا فلز پرتاب شده با قوس / شعله الکترودی می شوند.
مرز دانه های ZnO را می توان به وضوح مشاهده کرد. از آنجا که رفتار الکتریکی غیرخطی در مرز هر دانه نیمه رسان ZnO رخ می دهد،واریستور را می توان به عنوان یک دستگاه "متعدد اتصال" که از چندین سری و اتصال موازی از مرزهای دانه تشکیل شده است، در نظر گرفت.رفتار دستگاه را می توان با توجه به جزئیات میکروساخت سرامیکی تجزیه و تحلیل کرد. اندازه متوسط دانه و توزیع اندازه دانه نقش مهمی در رفتار الکتریکی دارد.
اطلاعات محصول:
نوع: واریستور D42*H20mm
ماده: واریستور اکسید فلزی
درخواست برای طبقه بندی دستگیری DH (استانداردی IEC)
| مشخصات | قطر | ضخامت | ولتاژ مرجع DC (U1mA) | حداکثر نسبت ولتاژ باقیمانده (8/20us) | توان مقاومت در برابر فشار برق | ولتاژ اسمی توصیه شده | حداکثر ظرفیت جذب انرژی | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | در 10kA | kA | A | kV | kJ/kVr | |
| MOV36.5×20 | 36.5±0.5 | 20±0.5 | 4.۰-۴8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30±0.5 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42±0.5 | 20±0.5 | 4.۰-۴8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42±0.5 | 30±0.5 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
درخواست برای طبقه بندی SL (استانداردی IEC)
| مشخصات | قطر | ضخامت | ولتاژ مرجع DC (U1mA) | حداکثر نسبت ولتاژ باقیمانده (8/20us) | توان مقاومت در برابر فشار برق | ولتاژ اسمی توصیه شده | حداکثر ظرفیت جذب انرژی | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | در 10kA | kA | A | kV | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.۰-۴8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.۰-۴8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
درخواست برای طبقه بندی بازداشت SM (استانداردی IEC)
| مشخصات | قطر | ضخامت | ولتاژ مرجع DC (U1mA) | حداکثر نسبت ولتاژ باقیمانده (8/20us) | توان مقاومت در برابر فشار برق | ولتاژ اسمی توصیه شده | حداکثر ظرفیت جذب انرژی | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | در 10kA | kA | A | kV | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.۰-۴8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.۰-۴8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
