برقگیرهای اکسید فلزی خطوط انتقال نیروی فشار متوسط و فشار قوی
جزئیات محصول:
| محل منبع: | Dongguan ， Guangdong ، چین |
| نام تجاری: | UCHI |
| گواهی: | SGS.UL |
| شماره مدل: | YH10W-216/562 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5000 قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | انبوه |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، گرم پول |
| قابلیت ارائه: | 5000000000 PCS در ماه |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | برقگیرهای خطوط انتقال نیروی فشار متوسط,واریستورهای اکسید فلزی فشار قوی,برقگیرهای ولتاژ ضربه خطوط انتقال نیرو,High-voltage metal oxide varistors,Power line surge arresters |
||
|---|---|---|---|
توضیحات محصول

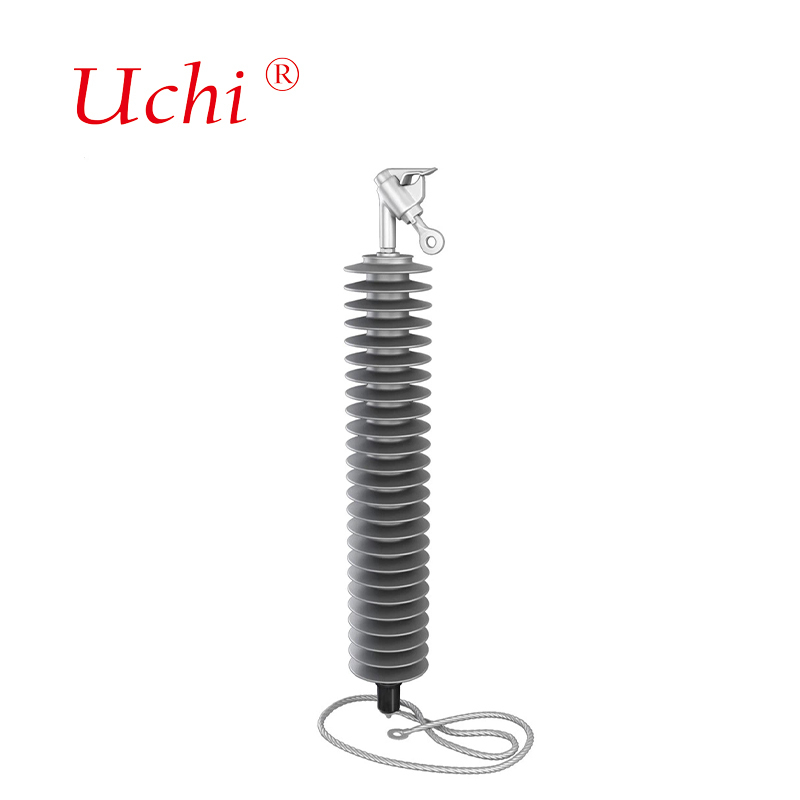

گیرنده های اکسید فلزی خطوط برق ولتاژ متوسط و ولتاژ بالا
دستگاه مان برای جلوگیری از صاعقه زدن، یک راه حل با کیفیت بالا، قابل اعتماد و مقرون به صرفه برای محافظت از زیرساخت های الکتریکی در برابر صاعقه زدن ارائه می دهد.نصب آسان، و طراحي برتر ، دستگاه خاموش کننده رعد و برق ما براي سال هاي آينده حمايت ثابت فراهم ميکنه
مشخصات گیرنده برق خط برق
- نوع:MV و HV
- کاربرد:گیرنده رعد و برق برای نوع MV و HV
- ماده:محفظه پلیمر
- رنگ:خاکستری
- دیسک ها / بلوک های MOV با کیفیت بالا
- تست روتینی ۱۰۰%
- گزارش آزمایش KEMA، CEPRI، XIHARI و گواهینامه کیفیت ISO 9001
- انطباق با GB، IEC، IEEE و سایر استانداردها
نصب چراغ های برق در مکان های توصیه شده در امتداد خط مطابق با شبیه سازی خط ما حفاظت از ولتاژ بالا را تضمین می کند.انتخاب بهترین گیرنده های صاعقه، به خصوص از نظر تعداد و مکان نصب، به طور قابل توجهی قابلیت اطمینان کل سیستم خط و کیفیت قدرت آن را بهبود می بخشد.
کاربرد های مفید
- بهبود عملکرد حفاظت از صاعقه
- کاهش وقفه ناشی از زمین گیری ضعیف و فعالیت برق بالا
- کاهش نرخ قطع مدار دوگانه / محافظت از خطوط توزیع زیر ساخت
- کنترل افزایش سوئیچ - بهینه سازی ساختاری و فاصله های پایین تر
- بهبود ایمنی - جلوگیری از آسیب های شخصی و آسیب به تجهیزات
- برای ارتقاء خط و فشرده سازی - کاهش سطح عایق بندی
- برای کار زنده در خط - به طور موقت حداقل فاصله نزدیک شدن را کاهش دهید
- کاهش هزینه های نصب و از دست دادن در سیستم خط (قطع)

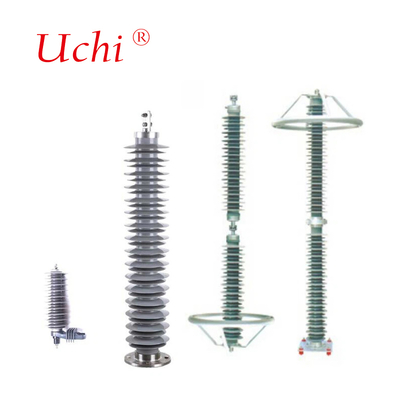

دو طرح مختلف گیرنده رعد و برق موجود است
1. بازدارنده خط بدون شکاف (NGLA)
گیرنده های سربر خط بدون شکاف (NGLA) درجه بالایی از انعطاف پذیری نصب و قابلیت اطمینان عملیاتی را ارائه می دهند. بسته به طراحی برج و ترتیب عایق ها و خطوط،این گیرنده ها می توانند به طور مستقیم بر روی عایق ها یا بر روی برج نصب شوند.. NGLA ها ولتاژ بیش از حد را به مقادیر زیر ولتاژ مقاومت عایق محدود می کنند.
مزایای NGLA
- انعطاف پذیرترین راه حل (تثبیت در هدایت کننده، برج، عایق و غیره)
- یک قطع کننده در سری نصب شده است که قطع گیرنده در صورت بیش از حد حرارتی
- تضمین ادامه کار خط هوایی تا زمانی که تعویض برنامه ریزی شود
- سطح بسیار بالایی از حفاظت در برابر صاعقه و ولتاژ بیش از حد با توجه به ظرفیت جذب انرژی بالا
- طراحی شده و آزمایش شده برای انطباق با آخرین استاندارد IEC 60099-4
2. بازدارنده خط گپ خارجی (EGLA)
گیرنده های تورم خط EGLA دارای یک شکاف جرقه خارجی هستند که به صورت زنجیره ای قرار دارند که قسمت فعال گیرنده تورم خط را تحت شرایط عادی از ولتاژ خط جدا می کند.در صورت برق، شکاف جرقه ها از بین می رود و گیرنده جریان نقص زمین را از چندین kA به چند آمپر محدود می کند.و قوس را در عرض 10 میلیمتر خاموش می کند به طوری که هیچ کار قطع کننده در هر دو انتهای خط مورد نیاز نیست.
مزایای EGLA
- هیچ جریان نشت، از آنجا که شکاف سری بخش گیرنده را در شرایط عادی از ولتاژ سیستم جدا می کند
- ولتاژ نامینی پایین تر گیرنده مورد نیاز
- هیچ قطع کننده ای و هیچ سیم زمینی مورد نیاز نیست
- مناسب برای برج های چند مدار با فاصله های کوتاه - طراحی بسیار جمع و جور اجازه نصب حتی بر روی برج ها با فاصله های بسیار کوچک بازو
- برای نصب زنده مناسب تر است
- راه حل های کامل EGLA با عایق های پلیمر نیز در دسترس است
مشخصات فنی
| نوع | ولتاژ نامی | MCOV ((KV) | حداکثر ولتاژ باقیمانده با استفاده از 8/20 فشار جریان (kV) | فاصله حرکت (ملی متر) | فاصله قوس خشک (ملی متر) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5٬ 8.2٬ 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.۱٬۱۶٬۳٬۱۸4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6.24.5.275 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 32.6 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 ٬40.8 ٬461 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 48.9 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 57 1 643 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60۳٬۶۵٬۲٬۷۳5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 73.4 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 81.6 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 89.7 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 97.9 109.6 | 1340 | 428 |
| نوع | ولتاژ نامی (kV) | MCOV ((kV) | حداکثر ولتاژ باقیمانده با استفاده از 8/20 فشار جریان (kV) | مقاومت در برابر انتقال بار تکراری Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | 154٬ 134٬ 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 221 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264٬ 235٬ 201 | 1.0 |
| YH10W-96/250 | 96 | 75 | ۲۸۰٬ ۲۵۰٬ ۲۱۳ | 1.0 |
| YH10W-102/266 | 102 | 79.6 | ۲۹۷٬۲۶۶٬۲۲۶ | 1.0 |
| YH10W-108/281 | 108 | 84 | ۳۱۵٬ ۲۸۱٬ ۲۳۹ | 1.0 |
| YH10W-192/500 | 192 | 150 | ۵۶۰٬۵۰۰٬۴۲۶ | 1.2 |
| YH10W-204/532 | 204 | 159 | ۵۹۴٬۵۳۲٬۴۵۲ | 1.2 |
| YH10W-216/562 | 216 | 168.5 | ۶۳۰٬ ۵۶۲٬ ۴۷۸ | 1.2 |
