مقاومت آلیاژ گیره شده درجه خودرو آلیاژ درجه خودرو
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | UCHI |
| شماره مدل: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | فله / مهمات / قرقره |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، گرم پول |
| قابلیت ارائه: | 5000000000 PCS در ماه |
|
اطلاعات تکمیلی |
|||
| حداکثر ظرفیت: | 250 pF | سبک خاتمه: | شعاعی |
|---|---|---|---|
| VAC: | 460 ولت | دمای ذخیره سازی: | -40 ～+85 |
| ارزش مقاومتی: | 5 اهم | زمان خرابی: | <50 ثانیه |
| تحمل: | ± 5٪ تا 20 ±٪ | تکنولوژی: | فیلم کربن |
| زمان سرب نمونه: | 1-2 روز | نرخ پیری: | 1 ٪ |
| فعلی: | 3KA | مدل محصول: | واریستور اکسید فلز |
| بدن: | Zno | عامل اتلاف: | ≤0.2 |
| رسانه در دسترس است: | برگه اطلاعات، عکس | ||
| برجسته کردن: | مقاومت آلیاژ خودرو,مقاومت آلیاژی محصور شده,مقاومت واریستور اکسید فلزی |
||
توضیحات محصول

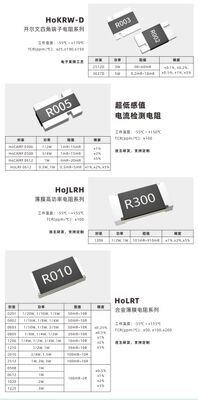

مقاومت آلیاژی کپسوله شده درجه خودرو
(که به عنوان مقاومت آلیاژی حسگر جریان / شنت درجه خودرو نیز شناخته میشود. کپسولهسازی به فرآیند پوشاندن کامل و محافظت از عنصر مقاومتی با اپوکسی با هدایت حرارتی بالا یا مواد مشابه اشاره دارد.)
این یک جزء کلیدی برای سنجش جریان در الکترونیک خودرو است وباید واجد شرایط AEC-Q200 باشدو با الزامات کنترل زنجیره تامینIATF16949مطابقت داشته باشد.
تعریف و ساختار هسته
مواد:
عنصر مقاومتی معمولاً از مانگانین، نیکروم، کنستانتان یا سایر آلیاژها (ضریب دمایی پایین، پایداری بالا) ساخته میشود.
کپسولهسازی: کاملاً با رزین اپوکسی با هدایت حرارتی بالا کپسوله شده است.
پایانهها: اغلب آلیاژ Ag-Pd برای عملکرد ضد گوگرد.
برخی از مدلهای پیشرفته از4 ترمینال (اتصال کلوین)برای بهبود دقت سنجش استفاده میکنند.
فرآیند:
ماشینکاری دقیق فویل / ورق آلیاژی → برش لیزری → قالبگیری کپسولهسازی → آبکاری پایانهها → بازرسی ۱۰۰٪.
در مقایسه با مقاومتهای آلیاژی بدون پوشش، دستگاههای کپسوله شده مقاومت بهتری در برابر رطوبت، لرزش، خوردگی و سازگاری لحیمکاری دارند.
الزامات خودرو:
باید تستهای AEC-Q200 (چرخه دما، شوک حرارتی، لرزش، رطوبت، مقاومت حرارتی لحیمکاری و غیره) را پشت سر بگذارد.
دمای عملیاتی: معمولاً-۵۵ درجه سانتیگراد ~ ۱۷۰ درجه سانتیگراد.
سطح حساسیت به رطوبت:MSL 1.
مطابق با استانداردهایRoHSو بدون هالوژن.
مشخصات الکتریکی کلیدی
۶. مقاومت آلیاژی کپسوله شده درجه صنعتی در مقابل درجه خودرو
| پارامتر | محدوده معمول | معنی |
|---|---|---|
| مقاومت | ۰.۱ میلیاهم ~ ۱۰۰ میلیاهم | سطح میلیاهم، مناسب برای سنجش شنت جریان بالا |
| TCR (ضریب دمایی) | ±۱۰ ~ ±۵۰ ppm/°C | بسیار بهتر از مقاومتهای فیلم ضخیم؛ دقت پایدار در دمای وسیع |
| تلرانس | ±۰.۵٪ / ±۱٪ | تضمین دقت پایه برای سنجش جریان |
| توان نامی | ۱ وات ~ ۱۵ وات (۲۵۱۲: ~۳-۶ وات؛ ۵۹۳1: تا ۱۵ وات) | حداکثر جریان قابل تحمل را تعیین میکند |
| اندوکتانس پارازیتی | <۵ نانو هانری | تداخل را در کاربردهای فرکانس بالا / شارژ سریع کاهش میدهد |
کاربردهای معمول
- خودروهای انرژی نو:
سنجش جریان برای BMS (سیستم مدیریت باتری)، OBC (شارژر داخلی)، مبدلهای DC/DC، کنترلکنندههای موتور.
- خودروهای متعارف:
ECU موتور، ABS/ESP، منبع تغذیه روشنایی، کنترل گیربکس.
- تجهیزات شارژ:
تشخیص توان در ایستگاههای شارژ / ستونها.
برندها و مدلهای اصلی
- بینالمللی:
Vishay WSL/WSK، Panasonic ERJ، ROHM LRM.
- داخلی:
Fenghua AMG/AMS، Huade MSU/MSHL، HoYao HoCG2512.
قطعه الکترونیکی: مقاومت آلیاژی درجه خودروی Vishay WSL
راهنمای انتخاب
- توان را با استفاده ازP = I²Rمحاسبه کنید وحداقل ۳۰٪ کاهش توان(اجباری در محیطهای با دمای بالا) اعمال کنید.
- ساختار۴ ترمینال (کلوین)را برای سنجش با دقت بالا در سطح میکرو اهم ترجیح دهید.
- برای الزامات بالای ضد گوگرد / ضد لرزش، فرآیند پوشش (مانند ALD Al₂O₃) و مواد ترمینال را تأیید کنید.
- بایدگزارشهای تست AEC-Q200وگواهینامه IATF16949دریافت شود.
تفاوت با مقاومتهای آلیاژی استاندارد
مقاومتهای آلیاژی استاندارد معمولاً بدون پوشش یا نیمه کپسوله شده هستند، با مقاومت کم در برابر رطوبت، عملکرد ضد گوگرد و مقاومت در برابر ضربه مکانیکی.
محصولات کپسوله شده درجه خودرو دارایکپسولهسازی کامل + صلاحیت کامل خودرو + قابلیت ردیابی کامل زنجیره تامینهستند، با قابلیت اطمینان طولانی مدت به طور قابل توجهی بالاتر.
آنهاقابل جایگزینی نیستنددر مدارهای مرتبط با ایمنی خودرو.

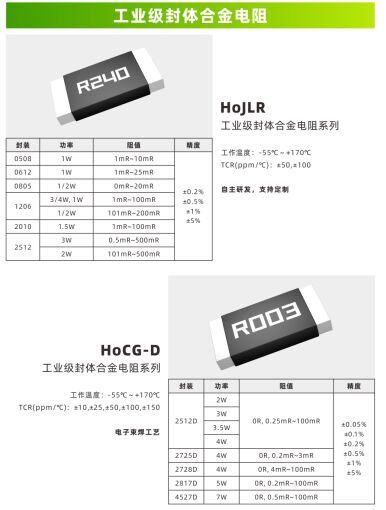

مقاومت آلیاژی کپسوله شده درجه صنعتی
مرور سیستماتیک مقاومتهای آلیاژی کپسوله شده درجه صنعتی (مقاومتهای سنجش جریان کاملاً اپوکسی کپسوله شده برای اتوماسیون صنعتی، منابع تغذیه، ذخیره انرژی، اینورترها و غیره، مطابق با استانداردهای قابلیت اطمینان صنعتی، متفاوت از محصولات خودرویی که نیاز به AEC-Q200 اجباری دارند).
۱. تعریف و ساختار هسته
مواد و ساخت:
عنصر مقاومتی: فویل / ورق آلیاژی مانگانین، کنستانتان، نیکروم (TCR پایین، پایداری بالا).
کاملاً با اپوکسی با هدایت حرارتی بالا کپسوله شده برای جداسازی گرد و غبار، رطوبت و خوردگی شیمیایی.
پایانهها: معمولاً قلع اندود شده / Ag-Pd برای عملکرد ضد گوگرد.
ساختار ۴ ترمینال (کلوین) برای سنجش با دقت بالا در سطح میکرو اهم.
فرآیند:
حکاکی دقیق آلیاژ → برش لیزری → کپسولهسازی قالبگیری اپوکسی → آبکاری پایانهها → غربالگری الکتریکی و قابلیت اطمینان ۱۰۰٪.
ساختار کپسوله شده مقاومت بهتری در برابر لرزش، رطوبت و سازگاری لحیمکاری نسبت به آلیاژ بدون پوشش ارائه میدهد.
الزامات صنعتی:
دمای عملیاتی:
- استاندارد:-۴۰ درجه سانتیگراد ~ ۱۲۵ درجه سانتیگراد
- انواع دمای بالا:-۵۵ درجه سانتیگراد ~ ۱۷۰ درجه سانتیگراد
سطح حساسیت به رطوبت: MSL 1.مطابق با RoHS / بدون هالوژن.تستهای قابلیت اطمینان طبق JESD47، IEC 60068 (چرخه دما، شوک حرارتی، لرزش، رطوبت، مقاومت حرارتی لحیمکاری).سیستم کیفیت: عمدتاً ISO9001؛ خطوط پیشرفته نیز از IATF16949 پشتیبانی میکنند.AEC-Q200اجباری نیست(در صورت درخواست قابل سفارشیسازی است).
۲. مشخصات الکتریکی کلیدی (معمول)
۶. مقاومت آلیاژی کپسوله شده درجه صنعتی در مقابل درجه خودرو
| پارامتر | محدوده معمول | معنی برای استفاده صنعتی |
|---|---|---|
| مقاومت | ۰.۱ میلیاهم ~ ۱۰۰ میلیاهم (عمدتاً سطح میلیاهم) | شنت جریان بالا، افت ولتاژ کم و تلفات کم |
| TCR | ±۱۰ ~ ±۵۰ ppm/°C | دقت سنجش پایدار در دمای وسیع، بهتر از فیلم ضخیم |
| تلرانس | ±۰.۵٪ / ±۱٪ (خط دقت: ±۰.۱٪) | برای کنترل حلقه بسته در درایوهای سروو و منابع تغذیه |
| توان نامی | ۱ وات ~ ۱۵ وات (۲۵۱۲: ~۳-۶ وات؛ ۵۹۳1: تا ۱۵ وات) | حداکثر جریان را بر اساس بسته و خنککننده تعیین میکند |
| اندوکتانس پارازیتی | <۵ نانو هانری | تداخل را در SMPS فرکانس بالا و درایوهای اینورتر کاهش میدهد |
| دمای نامی | ۱۲۵ درجه سانتیگراد (استاندارد) / ۱۵۵ درجه سانتیگراد / ۱۷۰ درجه سانتیگراد (نوع توان) | تحمل دمای داخلی بالا در کابینتهای کنترل / ماژولهای قدرت |
۳. کاربردهای معمول
- توان صنعتی:
سنجش جریان و حفاظت در برابر جریان بیش از حد برای UPS، منابع تغذیه سوئیچینگ، اینورترها، ماژولهای DC/DC.
- اتوماسیون و درایوها:
درایوهای سروو، PLC، کنترلکنندههای ربات.
- انرژی نو و ذخیره انرژی:
PCS ذخیره انرژی، اینورترهای PV، ماژولهای ایستگاه شارژ.
- تجهیزات مخابراتی:
منابع تغذیه ایستگاه پایه، منابع تغذیه سرور مرکز داده.
۴. برندها و مدلهای اصلی
- بینالمللی:
Vishay WSL2512، Panasonic ERJ-8EN، KOA Speer RK731.
- داخلی:
Fenghua AMG/AMS، HoYao HoCG2512، FOSAN FMH، Huade MSU.
۵. مراحل اصلی انتخاب
- جریان نامی را با استفاده از
محاسبه کنید. کاهش توان را اعمال کنید
- : ≤۷۰٪ (≤۵۰٪ در دمای بالا توصیه میشود).
- دقت و TCR:
- حلقه جریان دقیق: ±۰.۵٪ / ±۱۰-۲۵ ppm/°C
- حلقه حفاظت عمومی: ±۱٪ / ±۵۰ ppm/°Cبسته و نصب:۲۵۱۲ / ۳۹۲۰ / ۵۹۳۱ در صنعت رایج هستند.پدهای حرارتی را روی PCB رزرو کنید.
-
۴ ترمینال برای سنجش با دقت بالا زیر ۱ میلیاهم ترجیح داده میشود.محیط:برای محیطهای مرطوب / ساحلی / حاوی گوگرد، پایانههای ضد گوگرد + کپسولهسازی کامل را انتخاب کنید.
برای تجهیزات با لرزش بالا، مقاومت در برابر لرزش و روش نصب را تأیید کنید.
۶. مقاومت آلیاژی کپسوله شده درجه صنعتی در مقابل درجه خودرو
| جدول | ابعاد | درجه صنعتی |
|---|---|---|
| درجه خودرو (AEC-Q200) | استانداردها و گواهینامه | JESD47، IEC 60068؛ AEC-Q200 اجباری نیست |
| باید AEC-Q200 را پشت سر بگذارد؛ IATF16949 اجباری است | محدوده دما | استاندارد: -۴۰ درجه سانتیگراد ~ ۱۲۵ درجه سانتیگراد؛ پیشرفته: -۵۵ درجه سانتیگراد ~ ۱۷۰ درجه سانتیگراد |
| عمومی: -۵۵ درجه سانتیگراد ~ ۱۷۰ درجه سانتیگراد برای محفظه موتور / بسته باتری | تست قابلیت اطمینان | تعداد چرخههای کمتر و سطوح استرس کمتر |
| بسیار سختتر: چرخه دما، شوک حرارتی، رطوبت، لرزش | هزینه و زمان تحویل | مقرون به صرفه، زمان تحویل انعطافپذیر |
| هزینه بالاتر، کنترل سختگیرانه زنجیره تامین، زمان تحویل طولانیتر | کاربرد | اتوماسیون صنعتی، قدرت، ذخیره انرژی |
BMS خودروهای انرژی نو، OBC، کنترلکنندههای موتور و سایر مدارهای مرتبط با ایمنی خودرو
- ۷. نکات خرید و تأیید
- دیتاشیت کامل + گزارشهای تست قابلیت اطمینان (دادههای چرخه دما، رطوبت، مقاومت حرارتی لحیمکاری) را دریافت کنید.
- مطابقت با RoHS، بدون هالوژن را تأیید کنید. الزامات ضد گوگرد باید به طور جداگانه مشخص و آزمایش شوند.
