مقاومت سنسور جریان / شنت آلیاژی درجه خودرویی کپسوله شده
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | UCHI |
| شماره مدل: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | فله / مهمات / قرقره |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، گرم پول |
| قابلیت ارائه: | 5000000000 PCS در ماه |
|
اطلاعات تکمیلی |
|||
| دمای ذخیره سازی: | -40℃~+85℃ | گارانتی: | 2 سال |
|---|---|---|---|
| رطوبت نسبی: | ≤95% | حداکثر ولتاژ مجاز: | Vrms:680V DC: 895 ((V) |
| نوع پین: | شعاعی | نوع سرب: | صاف یا چین دار |
| دمای عملیاتی: | -25 تا +120 درجه سانتیگراد | ECCN: | EAR99 |
| رنگ: | گی نقره ای | تحمل مقاومت: | 10% |
| تعداد مدار: | 1 | نوع Mov: | واریستور اکسید فلز |
| فاصله: | 22±1 میلی متر | مقاومت عایق: | ≥1000mΩ |
| اندازه دیسک: | 10 میلی متر | ||
| برجسته کردن: | مقاومت شنت آلیاژی درجه خودرویی,مقاومت سنسور جریان کپسوله شده,واریسیتور اکسید فلزی با گارانتی,Encapsulated current-sensing resistor,Metal oxide varistor with warranty |
||
توضیحات محصول

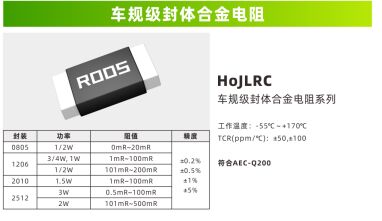

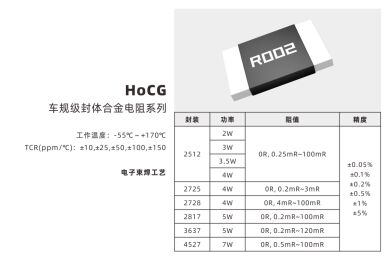

مقاومت آلیاژی کپسوله شده درجه خودرویی
مقاومت آلیاژی کپسوله شده درجه خودرویی (که به عنوان مقاومت سنجش جریان / شنت آلیاژی درجه خودرویی نیز شناخته می شود؛ "کپسوله شده" به فرآیند محافظت کامل هسته مقاومتی با اپوکسی با هدایت حرارتی بالا یا مواد مشابه اشاره دارد) یک جزء اصلی برای تشخیص جریان در الکترونیک خودرو است. این قطعه باید آزمون صلاحیت خودرویی AEC-Q200 را با موفقیت پشت سر بگذارد و با الزامات مدیریت زنجیره تامین IATF16949 مطابقت داشته باشد.
تعریف و ساختار هسته
-
مواد:عنصر مقاومتی عمدتاً از آلیاژهایی مانند مانگانین، نیکروم و کنستانتان (انحراف دمایی کم، پایداری بالا) ساخته می شود.کپسولهسازی از رزین اپوکسی با هدایت حرارتی بالا برای پوشش کامل استفاده می کند.الکترودهای ترمینال معمولاً آلیاژ Ag-Pd برای مقاومت در برابر سولفوراسیون هستند.برخی از مدل های پیشرفته برای بهبود دقت سنجش از 4 ترمینال (اتصال کلوین) استفاده می کنند.
-
فرآیند:پردازش دقیق فویل / ورق آلیاژی &rarr؛ برش لیزری &rarr؛ قالبگیری کپسولهسازی &rarr؛ آبکاری الکترود ترمینال &rarr؛ بازرسی کامل.در مقایسه با مقاومت های آلیاژی بدون پوشش، ساختار کپسوله شده مقاومت بهتری در برابر رطوبت، لرزش، خوردگی و سازگاری لحیم کاری ارائه می دهد.
الزامات درجه خودرویی
- باید آزمون های AEC-Q200 (چرخه حرارتی، شوک حرارتی، لرزش، رطوبت، مقاومت در برابر حرارت لحیم کاری و غیره) را با موفقیت پشت سر بگذارد.
- محدوده دمای عملیاتی: معمولاً 55- درجه سانتیگراد تا 170 درجه سانتیگراد.
- سطح حساسیت به رطوبت: MSL 1.
- مطابق با استانداردهای RoHS و بدون هالوژن.
-
کاربردهای معمول
- خودروهای انرژی نو: سنجش جریان برای BMS (سیستم مدیریت باتری)، OBC (شارژر داخلی)، مبدل های DC/DC و کنترل کننده های موتور.
- خودروهای سنتی: ECU موتور، ABS/ESP، منبع تغذیه روشنایی و کنترل گیربکس.
- تاسیسات شارژ: تشخیص توان برای ایستگاه های شارژ.
-
برندها و مدل های اصلی
- بین المللی: Vishay WSL/WSK، Panasonic ERJ، ROHM LRM.
- داخلی (چین): Fenghua Advanced AMG/AMS، Huade MSU/MSHL، HoYao HoCG2512.
