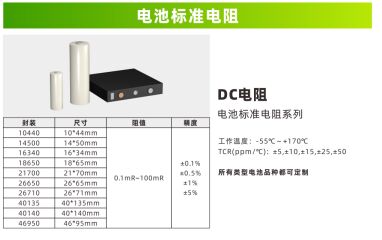

اندازهگیری شنت قطعه با مقاومت کم دقیق و افزایش محدوده
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | UCHI |
| شماره مدل: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
پرداخت:
| مقدار حداقل تعداد سفارش: | 5000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | فله / مهمات / قرقره |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، گرم پول |
| قابلیت ارائه: | 5000000000 PCS در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ پایین: | E10=1.5~60V | Tmax: | 5.7 |
|---|---|---|---|
| محدوده ظرفیت: | 1pF-1000pF | طول: | Ф25 میلی متر |
| زندگی تکانشی: | 300 بار | سیم سرب: | سیم مسی قلع بندی) |
| بسته بندی: | بسته بندی قرقره SMD | ابعاد خارجی: | 5650 [2220]، 5.6x5.0mm |
| دمای ذخیره سازی: | -55℃ ~ +125℃ | سبک خاتمه: | پیچ |
| وزن: | 7.1 گرم | سد رطوبتی: | رزین اپیوکسی |
| گارانتی: | 2 سال | رتبه بندی انرژی موج: | 28J |
| عامل اتلاف: | ≤0.2 | ||
| برجسته کردن: | شنت قطعه با مقاومت کم,شنت اندازهگیری دقیق,شنت واریستور اکسید فلزی,precision measurement shunt,metal oxide varistor shunt |
||
توضیحات محصول
شنت
شنت (Shunt) در زمینههای مختلف معانی متفاوتی دارد. رایجترین آن یک قطعه با مقاومت کم و دقت بالا در صنعت الکترونیک و برق است که برای اندازهگیری جریان بالا و افزایش محدوده اندازهگیری استفاده میشود.
I. صنعت الکترونیک / برق (رایجترین)
۱. تعریف اصلی و اصول
- ماهیت: مقاومت توان با مقاومت کم و دقت بالا (در مقیاس میلیاهم / میکرواهم).
- اصل: به صورت سری در مدار اندازهگیری شده وصل میشود. جریان بالا باعث افت ولتاژ در سطح میلیولت (U=I×R) میشود و جریان به طور غیرمستقیم با اندازهگیری ولتاژ محاسبه میشود.
- مشخصات معمول: افت ولتاژ نامی بیشتر ۷۵ میلیولت / ۱۰۰ میلیولت است. به عنوان مثال، ۱۰۰ آمپر / ۷۵ میلیولت معادل مقاومت ۰.۷۵ میلیاهم است.
۲. کاربردهای اصلی
- اندازهگیری جریان بالا: برای اندازهگیری جریان مستقیم بالا (از دهها تا دهها هزار آمپر) همراه با ولتمترهای میلیولتی / مولتیمترها استفاده میشود.
- افزایش محدوده اندازهگیری: به صورت موازی با آمپرمتر با محدوده پایین وصل میشود تا بیشتر جریان را شنت کند و فقط بخش کوچکی از آن از طریق متر عبور کند.
- نمونهبرداری جریان: برای نظارت و حفاظت جریان در سیستمهای مدیریت باتری (BMS)، کنترل موتور، منابع تغذیه، ایستگاههای شارژ و سیستمهای ذخیره انرژی استفاده میشود.
۳. پارامترهای کلیدی و انتخاب
- جریان نامی: از ۵ آمپر تا ۱۵ کیلوآمپر متغیر است.
- افت ولتاژ نامی: ۶۰ میلیولت، ۷۵ میلیولت، ۱۰۰ میلیولت، ۱۵۰ میلیولت و غیره.
- دقت: ۰.۱٪، ۰.۲٪، ۰.۵٪، ۱٪ و غیره.
- جنس: معمولاً آلیاژ منگانین (ضریب دمایی پایین، پایداری خوب).
- اتلاف حرارت: کاربردهای جریان بالا نیاز به اتلاف حرارت خوب دارند تا از افت دقت ناشی از افزایش دما جلوگیری شود.
۴. مزایا و معایب
- مزایا: ساختار ساده، هزینه کم، دقت بالا در جریان مستقیم، مناسب برای جریانهای بالا.
- معایب: افت ولتاژ، تولید گرما، عدم جداسازی (غیر ایزوله) و تأثیر راکتانس بر دقت در فرکانسهای بالا.
II. "شنت" در سایر زمینهها
۱. شنت شبکه (تکثیر ترافیک / متعادلسازی بار)
کپی / ارسال ترافیک شبکه برای نظارت، حسابرسی، تشخیص نفوذ و متعادلسازی بار.
۲. شنت هیدرولیک / پنوماتیک
توزیع یکنواخت سیال به چندین خروجی، مورد استفاده در سیستمهای هیدرولیک و سیستمهای روانکاری.
۳. شنت شیر آب (خانگی)
تقسیمکننده آب با یک ورودی و چند خروجی با سوئیچهای مستقل، مورد استفاده برای ماشینهای لباسشویی، دوش و غیره.
III. نکات استفاده
- باید به صورت سری در مدار اندازهگیری شده وصل شود.
- جریان نامی باید بیشتر از حداکثر جریان واقعی باشد (پیشنهاد ۲۰٪ حاشیه).
- سیمکشی را محکم کنید تا مقاومت تماس کاهش یابد؛ اتصال چهار سیم برای اندازهگیری با دقت بالا توصیه میشود.
- به اتلاف حرارت توجه کنید تا از گرم شدن بیش از حد جلوگیری شود.
- عمدتاً برای جریان مستقیم یا جریان متناوب با فرکانس پایین استفاده میشود؛ در کاربردهای فرکانس بالا با احتیاط استفاده کنید.
