4 قطب BLDC سیاره ای بدون برس Dc Gear Motor برای مبلمان / پزشکی / صنعت
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | 42JXE100K/B4260 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 5 تا 7 روز |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 5000 عدد کوک |
|
اطلاعات تکمیلی |
|||
| تعداد لهستانی ها: | 4 | محدوده عملیاتی: | 9 ولت ~ 16 ولت |
|---|---|---|---|
| گشتاور g.cm: | 370 | محدوده کاربرد: | مبلمان/پزشکی/صنعت |
| گواهینامه: | 3C | سرعت بدون بار r/min: | 6000 |
| جریان بدون بار mA: | 680 | سرعت نامی r/min: | 5000 |
| توان نامی W: | 19.0 | تعداد فاز: | 3 |
| برجسته کردن: | موتور چرخ دنده ای بدون برس برای مبلمان,موتور چرخ دنده ای بدون برس پزشکی,موتور چرخ دنده های سیاره ای صنعت,Medical brushless dc gear motor,Industry dc planetary gear motor |
||
توضیحات محصول
محدوده بار مجاز: 1N.m ~ 10N.m
داده های فنی موتور بدون برس
| نوع | شماره از قطب |
شماره فاز |
کار کردن محدوده |
رتبه بندی شده ولتاژ VDC |
بدون بار سرعت r/min |
بدون بار جریان mA |
رتبه بندی شده چرخش g.cm |
رتبه بندی شده سرعت r/min |
رتبه بندی شده جریان A |
رتبه بندی شده قدرت W |
||||||||||||||||
| B4260-1260 | 4 | 3 | 9V تا 16V | 12 | 6000 | 680 | 370 | 5000 | 2.8 | 19.0 | ||||||||||||||||
| B4260-2460 | 4 | 3 | 9 ولت تا 26 ولت | 24 | 6000 | 350 | 370 | 5300 | 1.4 | 20.1 | ||||||||||||||||
داده های فنی موتور چرخ دنده بدون برس
1.B4260-1260 موتور BLDC
| نسبت کاهش | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| تعداد قطعات شاسی | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||

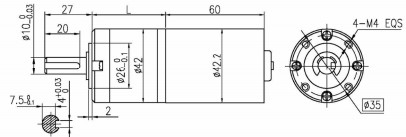

| طول ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| سرعت بدون بار | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| سرعت نامی | r/min | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 28 | 23 | 20 | 16 | 14 | 12 | 10 | |||||||||
| چرخش نامی | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| حداکثر بار مجاز در زمان کوتاه | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
2B4260-2460 موتور BLDC
| نسبت کاهش | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| تعداد قطعات شاسی | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| طول ((L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| سرعت بدون بار | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| سرعت نامی | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | 12 | 11 | |||||||||
| چرخش نامی | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| حداکثر بار مجاز در زمان کوتاه | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
نمودار سیم
PIN 1# بازخورد n=60 * F/P، که F فرکانس خروجی بازخورد را نشان می دهد و P 4 جفت از جفت های قطب موتور را نشان می دهد.
PIN 2# کنترل ترمز
PIN 3 # تنظیم سرعت PWM، ورودی سیگنال PWM 20 ~ 30kHz، و تنظیم سرعت موتور با تنظیم چرخه کار.
PIN 4# چرخش جلو و عقب، چرخش معلق CW است و شارژ کوتاه به چرخش زمین CCW است.
PIN 5# قطب منفی منبع برق
قطب مثبت (خط آبی) موتور به قطب مثبت منبع تغذیه متصل است و قطب منفی (خط سبز) موتور به قطب منفی منبع تغذیه متصل است.PIN3 # و PIN5 # به هم متصل می شوند و موتور با سرعت کامل حرکت می کند.
با توجه به همان نیاز، در طول جلو و عقب تغییر، PIN3 #، PIN4 #، و PIN5 # باید با هم متصل شوند.
PIN 3 # تنظیم سرعت PWM، ورودی سیگنال PWM 20 ~ 30kHz، و تنظیم سرعت موتور با تنظیم چرخه کار.
PIN 4#چرخش جلو و عقب، چرخش معلق CW است، و مدار کوتاه به چرخش زمین CCW است.
پن 5#قطب منفی منبع برق
