9 ولت تا 16 ولت 36 میلی متری OD بدون برس Dc 4 قطب
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | 36JXE30K/B3650 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 5 تا 7 روز |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 5000 عدد کوک |
|
اطلاعات تکمیلی |
|||
| تعداد لهستانی ها: | 4 | محدوده عملیاتی: | 9 ولت ~ 16 ولت |
|---|---|---|---|
| محدوده کاربرد: | مبلمان/پزشکی/صنعت | گواهینامه: | 3C |
| سرعت بدون بار r/min: | 5300 | جریان بدون بار mA: | 440/270 |
| سرعت نامی r/min: | 4000 | توان نامی W: | 14.4/16.2 |
| تعداد فاز: | 3 | ولتاژ نامی VDC: | 12v/24v |
| برجسته کردن: | موتور چرخ دنده ای 9 ولت بدون برس,4 قطب موتور چرخ دنده ای بدون برس,موتور چرخ دنده ای 16 ولت بدون برس,4 Poles brushless dc gearmotor,16v brushless dc gear motor |
||
توضیحات محصول
36JXE30K/B3650 موتور چرخ دنده های سیاره ای BLDC (در راننده ساخته شده)
ویژگی ها
1. موتور بدون برس با راننده داخلی، با معکوس مثبت، کنترل سرعت، عملکرد ترمز (برمز).
2.آلات حلقه ای را می توان از دو ماده انتخاب کرد: فلز (نوع:42JXE100K) ، فلز پودری (نوع:42JXF100K).
3جعبه گیربکس سیاره ای.3 6 میلی متری OD
محدوده بار مجاز: 0.3N.m ~ 3.0N.m
محدوده بار مجاز: 0.3N.m ~ 3.0N.m

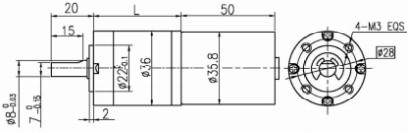

ابعاد
داده های فنی موتور بدون برس
| نوع | شماره از قطب |
شماره فاز |
کار کردن محدوده |
رتبه بندی شده ولتاژ VDC |
بدون بار سرعت r/min |
بدون بار جریان mA |
رتبه بندی شده چرخش g.cm |
رتبه بندی شده سرعت r/min |
رتبه بندی شده جریان A |
رتبه بندی شده قدرت W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9V تا 16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 | 4 | 3 | 9 ولت تا 26 ولت | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
داده های فنی موتور چرخ دنده بدون برس
1.B3640-1253 موتور BLDC
| نسبت کاهش | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| تعداد قطعات شاسی | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| طول ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| سرعت بدون بار | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| سرعت نامی | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| چرخش نامی | N.m | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| حداکثر بار مجاز در زمان کوتاه | N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 موتور BLDC
| نسبت کاهش | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| تعداد قطعات شاسی | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| طول ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| سرعت بدون بار | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| سرعت نامی | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| چرخش نامی | N.m | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| حداکثر بار مجاز در زمان کوتاه | N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
نمودار سیم
PIN 1# (آبی) کنترل ترمز
PIN 2 # (نارنجی) تنظیم سرعت PWM: یک سیگنال PWM 20 ~ 30kHz را وارد کنید و سرعت موتور را با تنظیم چرخه کار تنظیم کنید.
PIN 3# (سیاه) قطب منفی منبع برق
PIN 4# (سفید) چرخش جلو و عقب: فرمان معلق CCW است، سرایت کوتاه به زمین CW است.
PIN 5# (سبز) بازخورد n=60 * F/P، که در آن F فرکانس بازخورد است و P 4 جفت از جفت های قطب موتور است.
PIN 6# (قرمز) قطب مثبت منبع برق
طول خط اتصال 200 میلی متر
PIN 3 # تنظیم سرعت PWM، ورودی سیگنال PWM 20 ~ 30kHz، و تنظیم سرعت موتور با تنظیم چرخه کار.
PIN 4#چرخش جلو و عقب، چرخش معلق CW است، و مدار کوتاه به چرخش زمین CCW است.
پن 5#قطب منفی منبع برق
