24mm OD bldc موتور گیربکس سیاره ای گیربکس در محرک ساخته شده
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | 24JM10K/B2430 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 5 تا 7 روز |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 5000 عدد کوک |
|
اطلاعات تکمیلی |
|||
| تعداد لهستانی ها: | 12 | محدوده عملیاتی: | 9V~16V/9C~26V |
|---|---|---|---|
| جریان نامی mA: | 420/210 | محدوده کاربرد: | مبلمان/پزشکی/صنعت |
| گواهینامه: | 3C | سرعت بدون بار r/min: | 8000 |
| جریان بدون بار mA: | 180/100 | سرعت نامی r/min: | 6000/6200 |
| توان نامی W: | 3.2 | تعداد فاز: | 3 |
| برجسته کردن: | bldc موتور گیربکس سیاره ای,موتور دنده 24mm OD bldc,موتور دنده سیاره ای در خود راننده ساخته شده,24 Mm OD bldc gear motor,planetary gear motor Built In Driver |
||
توضیحات محصول
محدوده بار مجاز: 0.1N.m~1.0N.m
داده های فنی موتور بدون برس
| نوع | شماره از قطب |
شماره فاز |
کار کردن محدوده |
رتبه بندی شده ولتاژ VDC |
بدون بار سرعت r/min |
بدون بار جریان mA |
رتبه بندی شده چرخش g. cm |
رتبه بندی شده سرعت r/min |
رتبه بندی شده جریان mA |
رتبه بندی شده قدرت W |
|||||||||||||||
| B2430-1280 | 12 | 3 | 9V تا 16V | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9 ولت تا 26 ولت | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||
داده های فنی موتور چرخ دنده بدون برس
1.B2430-1280 موتور BLDC
| نسبت کاهش | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| تعداد قطعات شاسی | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

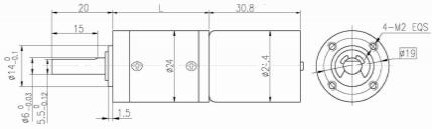

| طول ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| سرعت بدون بار | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| سرعت نامی | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| چرخش نامی | N.m | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| حداکثر بار مجاز در زمان کوتاه | N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2.B2430-2480 موتور BLDC
| نسبت کاهش | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| تعداد قطعات شاسی | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| طول ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| سرعت بدون بار | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| سرعت نامی | r/min | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| چرخش نامی | N.m | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| حداکثر بار مجاز در زمان کوتاه | N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
نمودار سیم
PIN 1# (سفید) تنظیم سرعت PWM: ورود سیگنال PWM 1-50kHz و تنظیم سرعت موتور با تنظیم چرخه کار.
PIN 2# (سیاه) قطب منفی منبع برق
PIN 3# (آبی) چرخش جلو و عقب: فرمان معلق CCW است، سرایت کوتاه به زمین CW است.
PIN 4# (سفید) بازخورد: n=60 * F/P، که در آن F فرکانس بازخورد است و P 4 جفت از جفت های قطب موتور است.
PIN 5# (قرمز) قطب مثبت منبع برق
توضیح: (1) خط قرمز به قطب مثبت منبع برق متصل می شود، خطوط سیاه و سفید به قطب منفی متصل می شوند و موتور به CCW تبدیل می شود.(2) سیم قرمز را به قطب مثبت منبع برق وصل کنید، اتصال سیم سیاه، سیم سفید، و سیم آبی به قطب منفی، و اتصال موتور
(3) خط سفید به قطب منفی متصل می شود و موتور با سرعت کامل حرکت می کند. هنگامی که خط سفید به طور جداگانه به PWM متصل می شود، سرعت را می توان تنظیم کرد.(4) طول سیم اتصال 100mm است.
PIN 3 # تنظیم سرعت PWM، ورودی سیگنال PWM 20 ~ 30kHz، و تنظیم سرعت موتور با تنظیم چرخه کار.
PIN 4#چرخش جلو و عقب، چرخش معلق CW است، و مدار کوتاه به چرخش زمین CCW است.
پن 5#قطب منفی منبع برق
