جزئیات محصول:

محل منبع: دونگوان چین
نام تجاری: UCHI
گواهی: Completed
شماره مدل: 22JXE3K/B2418

پرداخت:

مقدار حداقل تعداد سفارش: 1000 قطعه قطعه
قیمت: قابل مذاکره
جزئیات بسته بندی: استاندارد
زمان تحویل: 5-7 روز
شرایط پرداخت: T/T ، Western Union
قابلیت ارائه: 5000 عدد کوک
بهترین قیمت مخاطب

اطلاعات تکمیلی

تعداد قطب ها: 12 دامنه عملیاتی: 9V~16V/9C~26V
ولتاژ نامی VDC: 12/24 گواهی: 3 درجه سانتیگراد
سرعت بدون بار r/min: 7500 جریان بدون بار mA: 100/85
سرعت نامی r/min: 5800 توان نامی W: 1.8
برجسته کردن:

22mm BLDC پلنتری گیر موتور,موتور دنده سیاره ای در خود راننده ساخته شده,12 قطب BLDC موتور دنده سیاره ای

,

Planetary Gear Motor Built In Driver

,

12 Poles BLDC Planetary Gear Motor

توضیحات محصول

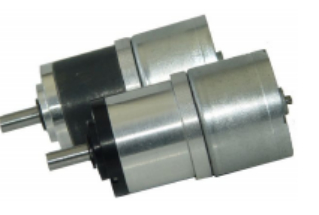

22JXE3K/B2418 BLDC موتور دنده سیاره ای ساخته شده در راننده با 22mm OD گیربکس سیاره ای 12 قطب

ویژگی ها
1. موتور بدون برس در داخل راننده، با معکوس مثبت، عملکرد کنترل سرعت.
2دستگاه حلقه را می توان از دو ماده انتخاب کرد: فلز (نوع:22JXE3K) ، فلز پودری (نوع:22JXF3K).
3.22mm OD گيربکس سیاره اي
محدوده بار مجاز: 0.03N.m ~ 0.3N.m
BLDC موتور دنده سیاره ای ساخته شده در راننده با 22mm OD گیربکس سیاره ای 12 قطب 0


ابعاد


BLDC موتور دنده سیاره ای ساخته شده در راننده با 22mm OD گیربکس سیاره ای 12 قطب 1



داده های فنی موتور بدون برس



نوع شماره
از قطب
شماره
فاز
کار کردن
محدوده
رتبه بندی شده
ولتاژ
VDC
بدون بار
سرعت
r/min
بدون بار
جریان
mA
رتبه بندی شده
چرخش
g.cm
رتبه بندی شده
سرعت
r/min
رتبه بندی شده
جریان
mA
رتبه بندی شده
قدرت
W
B2418-1275 12 3 9V تا 16V 12 7500 100 30 5800 320 1.8
B2418-2475 12 3 9 ولت تا 26 ولت 24 7500 85 30 5800 200 1.8





داده های فنی موتور چرخ دنده بدون برس



1.B2418-1275 موتور BLDC

BLDC موتور دنده سیاره ای ساخته شده در راننده با 22mm OD گیربکس سیاره ای 12 قطب 2





2.B2418-2475 موتور BLDC

BLDC موتور دنده سیاره ای ساخته شده در راننده با 22mm OD گیربکس سیاره ای 12 قطب 3

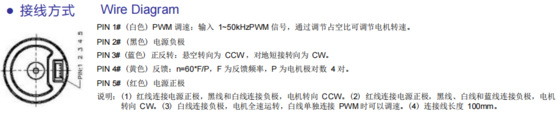

نمودار سیم



BLDC موتور دنده سیاره ای ساخته شده در راننده با 22mm OD گیربکس سیاره ای 12 قطب 4



PIN 1# (سفید) تنظیم سرعت PWM: یک سیگنال PWM 1 ~ 50kHz را وارد کنید و سرعت موتور را با تنظیم چرخه کار تنظیم کنید.


PIN 2# (سیاه) قطب منفی منبع برق


PIN 3# (آبی) چرخش جلو و عقب: فرمان معلق CCW است، سرایت کوتاه به زمین CW است.


PIN 4# (سفید) بازخورد n=60 * F/P، که F فرکانس بازخورد است و P 4 جفت از جفت های قطب موتور است.


PIN 5# (قرمز) قطب مثبت منبع برق



يادداشت:

(1) سیم قرمز را به ترمینال مثبت منبع برق متصل کنید و سیم های سیاه و سفید را به ترمینال منفی متصل کنید.

(2) سیم قرمز را به پای مثبت منبع برق وصل کنید و سیم های سیاه، سفید و آبی را به پای منفی متصل کنید. موتور به جهت ساعت (CW) می چرخد.

(3) سیم سفید را به ترمینال منفی متصل کنید. موتور با سرعت کامل کار می کند. هنگامی که سیم سفید به PWM به طور جداگانه متصل می شود، سرعت را می توان تنظیم کرد.
(4) طول خط اتصال 100 میلی متر
