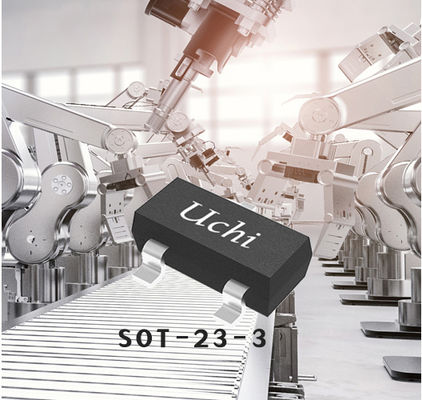

دقت بالا، نویز کم، توان کم LDO 1μA مصرف جریان فوق العاده کم و رگولاتور ولتاژ CMOS افت ولتاژ کم
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM2034 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| IN به GND: | -0.3 ولت تا 8 ولت | OUT به GND: | -0.3 ولت تا 6 ولت |
|---|---|---|---|
| SOT-23-3، θJA: | 283 ℃/W | SOT-89-3، θJA: | 101 ℃/W |
| دمای محل اتصال: | +150 درجه سانتیگراد | دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد |
| دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد | HBM: | 8000 ولت |
| مگنی: | 400 ولت | CDM: | 1000 ولت |
| برجسته کردن: | رگولاتور ولتاژ LDO کم مصرف,رگولاتور CMOS با جریان فوق العاده کم,رگولاتور ولتاژ LDO با نویز کم,Ultra-low current CMOS regulator,Low noise LDO voltage regulator |
||
توضیحات محصول
دقت بالا، سر و صدا کم، قدرت کم LDO 1μA مصرف جریان فوق العاده کم و تنظیم کننده ولتاژ CMOS کم
SGM2034 یک تنظیم کننده خطی با مصرف جریان بسیار کم، ولتاژ پایین و دقت بالا است.این دستگاه قادر به تامین جریان خروجی 250mA با مصرف جریان تنها1μA (TYP) است.ولتاژ تخلیه معمولی فقط 70mV در 100mA استمحدوده ولتاژ ورودی کار از 1.7V تا 7.5V است و ولتاژ خروجی ثابت 1.2V، 1.8V، 2.5V، 2.8V، 3.0V، 3.3V، 3.6V است.3.8V، 4.0V، 4.5V و 5.0V. ویژگی های دیگر شامل محدودیت جریان مدار کوتاه و حفاظت از خاموش شدن حرارتی است. SGM2034 در بسته های سبز SOT-23-3 و SOT-89-3 موجود است.در محدوده دمای کار از -40°C تا +85°C کار می کند.
ویژگی های کلیدی
● محدوده ولتاژ ورودی کار: 1.7V تا 7.5V
● خروجی ثابت 1.2V، 1.8V، 2.5V، 2.8V، 3.0V، 3.3V،3.6 ولت، 3.8 ولت، 4.0 ولت، 4.5 ولت و 5.0 ولت
● 250mA جریان خروجی
● دقت ولتاژ خروجی بالا: ±1.2٪ در 25 °C
● جریان خاموش فوق کم: 1μA (TYP)
● ولتاژ پایین: 70mV (TYP) در 100mA
● جریان خروجی معکوس کم:0.4μA (TYP) وقتی VOUT > VIN
● محدود کردن جریان و حفاظت از گرما
● -40°C تا +85°C محدوده دمای عملیاتی
● در بسته های سبز SOT-23-3 و SOT-89-3 در دسترس است
درخواست ها
دستگاه پوشیدنی
تلفن هوشمند
تجهیزات قابل حمل
تلفن هوشمند
تجهیزات قابل حمل
کاربرد معمول
پیکربندی پین
توضیحات پین
راهنمای انتخاب محصول
پیکربندی پین
توضیحات پین
راهنمای انتخاب محصول
| شماره بخش |
VOUT (V)
|
شماره خودرو
(V)
|
تولید
جریان
(mA)
|
ترک مدرسه
ولتاژ
(mV)
|
جریان زمینی
(بدون بار)
(μA)
|
ولتاژ خروجی
سر و صدا
(μVRMS)
|
PSRR
@1kHz
(dB)
|
بسته بندی
|
ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|
|
SGM2013
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3
|
2.5 ~ 55
|
300
|
270
|
100 | 140 | 72 |
SOT-89-3
|
قدرت کم، سر و صدا کم، LDO 3 ترمینال
|
|
SGM2019
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3"آژ"
|
2.5 ~ 55
|
300
|
270
|
100 | 30 | 74 |
SOT-23-5,SC70-5
|
قدرت کم، سر و صدا کم، PSRR بالا LDO
|
|
SGM2021
|
0.9,1.2,1.3,1.5,1.8,2.1,2.5,2.8,3.0,3.3... 50
|
2.5 ~ 55
|
300
|
270
|
120 | 140 | 71 |
SOT-23-3
|
قدرت کم، سر و صدا کم، LDO 3 ترمینال |
|
SGM2028
|
1.8,2.8,3.0,3.3"آژ"
|
2.5 ~ 55
|
500 |
270
|
115 | 30 | 73 |
SOT-23-5
|
500mA، قدرت کم، سر و صدا کم، PSRR بالا LDO
|
|
SGM2031
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3
|
2.5 ~ 55
|
250 |
230
|
95 | 140 | 72 |
UTDFN-1×1-4L
|
بسته کوچک، قدرت کم، PSRR بالا LDO
|
|
SGM2032
|
0.9,1.3,2.1,2.7,2.9,3.1,3.2,3.6,4.2,5.0"آژ"
|
2.5 ~ 55
|
300 |
270
|
120 | 30 | 75 |
SOT-23-5,SC70-5
|
قدرت کم، سر و صدا کم، PSRR بالا LDO
|
|
SGM2033
|
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0"آژ"
|
1.8 تا 55
|
250 |
62
|
13.5 | 20 | 94 |
SOT-23-5,UTDFN-1×1-4AL
|
شور بسیار کم، PSRR بالا
|
|
SGM2034
|
1.2,1.8,2.5,2.8,3.0,3.3,3.6,3.7,3.8,4.0,4.5,5.0
|
1.7 ~ 55
|
250 |
75 @100mA
|
1 | 27 |
SOT-23-3، SOT-89-3
|
مصرف برق بسیار کم، کاهش کم
|
|
|
SGM2035C
|
1.8,2.8,3.0,3.3"آژ"
|
2.5 ~ 55 | 500 |
250
|
115 | 30 | 73 |
TDFN-2×2-6L، UTDFN-1.6×1.6-6L
|
500mA، پکیج کوچک، قدرت کم، سر و صدا کم، PSRR بالا LDO
|
|
SGM2035S
|
1.0,1.1,1.2,1.5,1.8,2.5,2.8,3.0,3.3"آژ"
|
1.6 ~ 55
|
500 |
275
|
30 | 60 | 76 |
UTDFN-1.6×1.6-6L،TDFN-2×2-6L
|
500mA، کاهش کم، قدرت کم، تنظیم کننده خطی RF
|
|
SGM2036
|
0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.8,1.85,2.1,2.2,2.3,2.5,2.6,2.7,2.8،... آژ
|
1.6 ~ 55
|
300 |
165
|
20 | 30 | 70 |
UTDFN-1×1-4L،SOT-23-5,SC70-5
|
پکیج کوچک، پایینق، کم سر و صدا، PSRR بالا LDO
|
|
SGM2036S
|
0.75,0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.6,1.8,1.85,2.1,2.5,2.8,2.9,3.0،... آژ
|
1.6 ~ 55
|
300 | 190 | 30 | 13 | 86 |
XTDFN-1×1-4L،SOT-23-5,SC70-5
|
300mA، تنظیم کننده خطی RF با قدرت پایین و کاهش کم
|
|
SGM2037
|
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6"آژ"
|
0.8 تا 55
|
500 |
120
|
37 | 25 | 71 |
SOT-23-5,SOT-23-6,UTDFN-1.2×1.2-6L
|
سر و صدا کم، ترک تحصیل بسیار کم
|
|
SGM2037H
|
آژ
|
0.8 تا 55
|
500 |
120
|
37 | 25 | 71 |
XTDFN-1.2×1.2-6L
|
500mA، سر و صدا کم، بسیار کم ریل CMOS تنظیم کننده ولتاژ
|
| SGM2038 |
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6
|
0.8 تا 55
|
500 |
120
|
37 | 25 | 71 |
UTDFN-1.2×1.2-4L
|
سر و صدا کم، ترک تحصیل بسیار کم
|
|
SGM2039
|
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2"آژ"
|
1.8 تا 55
|
1000 | 88 | 55 | 11 | 88 |
XTDFN-1.6×1.2-8L
|
پاسخ گذرا سریع، 1A، سر و صدا کم، ولتاژ کم، تنظیم کننده خطی کم
|
|
SGM2040
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3,3.6,4.0,4.2,5.0
|
1.7 ~ 75
|
250 |
60 @100mA
|
1 | 27 |
SOT-23-5,UTDFN-1×1-4AL
|
مصرف برق بسیار کم، کاهش کم
|
اوچی الکترونیک راه حل های پردازش سیگنال های آنالوگ و مخلوط با عملکرد بالا را برای اتوماسیون صنعتی، انرژی جدید، خودرو، ارتباطات، محاسبات،کاربردهای الکترونیک مصرفی و تجهیزات پزشکی.
این راه حل استفاده از مدارهای یکپارچه در تلفن های هوشمند و تبلت را نشان می دهد. برای کمک در انتخاب محصول مناسب، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.
