مدار مجتمع تراشه منبع تغذیه نمایشگر AMOLED با خروجی سهگانه
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM3836A |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | -0.3 ولت تا 6 ولت | ولتاژ SW3، VO3: | -0.3 ولت تا 10 ولت |
|---|---|---|---|
| ولتاژ VO2: | -6.5 ولت تا 0.3 ولت | ولتاژ SW2: | -6.5 ولت تا 5.5 ولت |
| TQFN-3×3-16L، θJA: | 45 ℃/W | دمای محل اتصال: | +150 درجه سانتیگراد |
| دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد | دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد |
| HBM: | 3000 ولت | CDM: | 1000 ولت |
| برجسته کردن: | تراشه مدار مجتمع نمایشگر AMOLED با خروجی سهگانه,تراشه مدار مجتمع ماسفت قدرت بالا,تراشه مدار مجتمع منبع تغذیه,High Power Mosfet IC Chip,Integrated Circuit Power Supply Chip |
||
توضیحات محصول
چیپ IC مدار یکپارچه سه خروجی AMOLED
SGM3836A برای تغذیه صفحه نمایش های AMOLED که نیاز به VAVDD، VELVDD و VELVSS دارند طراحی شده است. دستگاه دو تبدیل کننده تقویت کننده را، VO1 برای VELVDD و VO3 برای VAVDD، ادغام می کند.و یک تبدیل کننده بوک-بوست VO2 برای VELVSSولتاژ خروجی هر سه کنورتر را می توان در مرحله های دیجیتال از طریق پین کنترل رابط دیجیتال (CTRL) برنامه ریزی کرد. SGM3836A در یک بسته سبز TQFN-3 × 3-16L در دسترس است.در محدوده دمای محیط از -40°C تا +85°C کار می کند.
ویژگی های کلیدی
● محدوده ولتاژ ورودی 2.9 ولت تا 4.5 ولت
● تبدیل کننده تقویت همزمان (ELVDD)
ولتاژ خروجی ۴٫۶ ولت تا ۵٫۰ ولت با پله های ۱۰۰ میلی ولت
ولتاژ خروجی پیش فرض ۴٫۶ ولت ۱ درصد دقت
️ ولتاژ خروجی سنجش پین برای خسارت مسیر (FBS)
● مترادف معکوس کننده Buck-Boost ((ELVSS)
ولتاژ خروجی -5.4V تا -1.4V با 100mV
ولتاژ خروجی پیش فرض -2.5 ولت 1.2 درصد دقت در -2.5 ولت
● ELVDD و ELVSS ترکیب جریان خروجیCapability
تا 800mA در 4.6V/-2.5V (VIN = 3.1V)
تا 780mA در 4.6V/-2.7V (VIN = 3.1V)
تا 750mA در 4.6V/-3.0V (VIN = 3.1V)
تا 630mA در 4.6V/-4.0V (VIN = 3.1V)
تا 510mA در 4.6V/-5.4V (VIN = 3.1V)
● تبدیل کننده تقویت همزمان (AVDD)
ولتاژ خروجی ۵٫۸ ولت تا ۷٫۹ ولت با پله های ۳۰۰ میلی ولت
ولتاژ خروجی پیش فرض 6.1V
۱% دقت
ظرفیت جریان خروجی 100mA
● جداسازی دو طرفه VIN و VOUT
● محافظت از مدار کوتاه (SCP)
● محافظت از بیش از حد بار
● خاموش شدن حرارتی
● تاخير شروع VELVSS: 10ms
● زمان تشخیص مدار کوتاه و OLP: 1ms

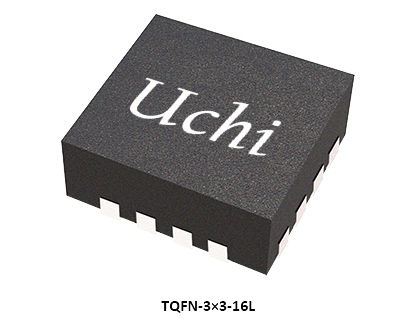

● در بسته سبز TQFN-3×3-16L موجود است
درخواست ها
تلفن های هوشمند و تبلت
صفحه نمایش های OLED متریکس فعال
صفحه نمایش های OLED متریکس فعال
کاربرد معمول

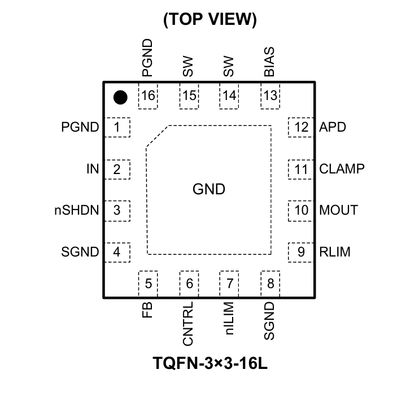

پیکربندی پین
توضیحات پین
راهنمای انتخاب محصول
پیکربندی پین
توضیحات پین
راهنمای انتخاب محصول
| شماره بخش |
EL جریان خروجی
مکس
(mA)
|
شماره خودرو
دقیقه
(V)
|
شماره خودرو
مکس
(V)
|
تولید
شماره کانال
(V)
|
کنترل
رابط
|
خروجی
|
بسته بندی
|
ویژگی ها |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
یک سیم
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
سیمو، سه خروجی، برای دستگاه های پوشیدنی
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
یک سیم
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
بدون محرک، سه خروجی، برای دستگاه های پوشیدنی
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
یک سیم
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
سه خروجی، برای دستگاه های پوشیدنی
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
یک سیم
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
سه خروجی، برای تلفن های هوشمند
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
یک سیم
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
سه خروجی، برای تلفن های هوشمند
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
یک سیم
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
سه خروجی، برای تلفن های هوشمند
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
یک سیم
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
سه خروجی، برای تلفن های هوشمند و PAD
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
یک سیم
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
سه خروجی، برای تلفن های هوشمند و PAD
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
یک سیم
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
چهار خروجی، برای گوشی های هوشمند و PAD های نمایشگر AMOLED Tandem
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
من2C
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
شش خروجی، برای تلفن های هوشمند و PAD
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
یک سیم
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
شش خروجی، برای تلفن های هوشمند و PAD
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
یک سیم
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
سه خروجی، برای تلفن های هوشمند و PAD
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
یک سیم
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
سه خروجی، برای تلفن های هوشمند و PAD
|
مدارهای یکپارچه (IC) به عنوان پایه ای از الکترونیک مدرن عمل می کنند، که اندازه کوچک، مصرف انرژی کم، عملکرد قوی و قابلیت اطمینان بالا را ارائه می دهند.آنها به طور گسترده ای در الکترونیک مصرفی استفاده می شوند، کاربردهای صنعتی، ارتباطات، الکترونیک خودرو، تجهیزات پزشکی و سیستم های هوافضا / دفاعی.
اوچی الکترونیک راه حل های پردازش سیگنال های آنالوگ و مخلوط با عملکرد بالا را برای اتوماسیون صنعتی، انرژی جدید، خودرو، ارتباطات، محاسبات،کاربردهای الکترونیک مصرفی و تجهیزات پزشکی.
این راه حل استفاده از مدارهای یکپارچه در تلفن های هوشمند و تبلت را نشان می دهد. برای کمک در انتخاب محصول مناسب، لطفا با تیم پشتیبانی فنی ما تماس بگیرید.
