آیسیهای قدرت حالت سوئیچ 2.5 ولت تا 5.5 ولت، 2 آمپر، مبدل باک همزمان با راندمان بالا
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM61020 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| VIN، EN، PG: | -0.3 ولت تا 6 ولت | FB: | -0.3 ولت تا 5 ولت |
|---|---|---|---|
| سوئیچ (DC): | -0.3V به VIN + 0.3V | SW (AC، کمتر از 10 ثانیه) در حین سوئیچینگ: | -2 ولت تا 9 ولت |
| SOT-23-5، θJA: | 193 ℃/W | SOT-23-5، θJB: | 36.9 ℃/W |
| SOT-23-5، θJC: | 61.9 ℃/W | SOT-563-6، θJA: | 127.3 ℃/W |
| SOT-563-6، θJB: | 32.9 ℃/W | SOT-563-6، θJC: | 63.6 ℃/W |
| دمای محل اتصال: | +150 درجه سانتیگراد | دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد |
| دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد | HBM: | 4000 ولت |
| CDM: | 1000 ولت | ||
| برجسته کردن: | مبدل باک همزمان 2.5 ولت تا 5.5 ولت,آیسیهای قدرت با راندمان بالا 2 آمپر,آیسیهای قدرت حالت سوئیچ با گارانتی,high efficiency power ICs 2A,switch mode power ICs with warranty |
||
توضیحات محصول
آی سی های برق حالت سوئیچ 2.5 ولت به 5.5 ولت، 2 آمپر، مبدل باک همگام با راندمان بالا
SGM61020 یک مبدل BuckDC/DC سنکرون با راندمان بالا با قابلیت جریان خروجی 2 آمپر و ولتاژ خروجی قابل تنظیم است. ولتاژ تغذیه ورودی در محدوده 2.5 ولت تا 5.5 ولت است. با استفاده از کنترل پیک جریان غیرفعال تطبیقی، راندمان این دستگاه برای بارهای بالای 1 میلی آمپر بیش از 80 درصد است و در محدوده بار متوسط (5 ولت تا 3.3 ولت) به 95 درصد می رسد.
این دستگاه با مدولاسیون پهنای پالس (PWM) شبه ثابت 1.5 مگاهرتز برای بارهای متوسط یا سنگین کار می کند. اما در بارهای سبک، مدولاسیون پرش پالس برای حالت ذخیره انرژی (PSM) استفاده می شود. جریان خاموش کار PSM بسیار کم است، معمولاً 42μA، که برای برنامه های کاربردی با باتری برای افزایش زمان آماده به کار مناسب است. با وجود چنین جریان ساکن کم، پاسخ گذرا به تغییرات بار بزرگ عالی است. جریان خاموش شدن دستگاه معمولاً 0.03μA است.
SGM61020 یک ولتاژ خروجی قابل تنظیم توسط یک تقسیم کننده مقاومت خارجی فراهم می کند. این دستگاه قادر است برای عملیات انصرافی با چرخه کاری 100٪. برخی از ویژگی‌های دیگر عبارتند از راه‌اندازی نرم داخلی برای محدود کردن جریان هجومی راه‌اندازی، حفاظت‌های بیش از حد جریان و خاموش شدن حرارتی، فعال کردن ورودی و خروجی خوب برق (فقط برای نسخه SGM61020P).
SGM61020 در بسته های سبز SOT-23-5 و SOT-563-6 موجود است.
این دستگاه با مدولاسیون پهنای پالس (PWM) شبه ثابت 1.5 مگاهرتز برای بارهای متوسط یا سنگین کار می کند. اما در بارهای سبک، مدولاسیون پرش پالس برای حالت ذخیره انرژی (PSM) استفاده می شود. جریان خاموش کار PSM بسیار کم است، معمولاً 42μA، که برای برنامه های کاربردی با باتری برای افزایش زمان آماده به کار مناسب است. با وجود چنین جریان ساکن کم، پاسخ گذرا به تغییرات بار بزرگ عالی است. جریان خاموش شدن دستگاه معمولاً 0.03μA است.
SGM61020 یک ولتاژ خروجی قابل تنظیم توسط یک تقسیم کننده مقاومت خارجی فراهم می کند. این دستگاه قادر است برای عملیات انصرافی با چرخه کاری 100٪. برخی از ویژگی‌های دیگر عبارتند از راه‌اندازی نرم داخلی برای محدود کردن جریان هجومی راه‌اندازی، حفاظت‌های بیش از حد جریان و خاموش شدن حرارتی، فعال کردن ورودی و خروجی خوب برق (فقط برای نسخه SGM61020P).
SGM61020 در بسته های سبز SOT-23-5 و SOT-563-6 موجود است.
ویژگی های کلیدی
● محدوده ولتاژ ورودی 2.5 تا 5.5 ولت
● ولتاژ خروجی قابل تنظیم از 0.6 ولت تا VIN
● تا 95% راندمان
● کلیدهای ماسفت RDSON کم (100mΩ/55mΩ)
● حالت ذخیره انرژی برای کارایی بار سبک
● جریان خاموش 42μA (TYP).
● قابلیت چرخه کاری 100% برای انصراف کم
● فرکانس سوئیچینگ PWM 1.5 مگاهرتز
● توان خروجی خوب (فقط SGM61020P)
● حفاظت از جریان بیش از حد
● حفاظت از خاموش شدن حرارتی
● حفاظت در برابر ولتاژ ورودی (UVLO).

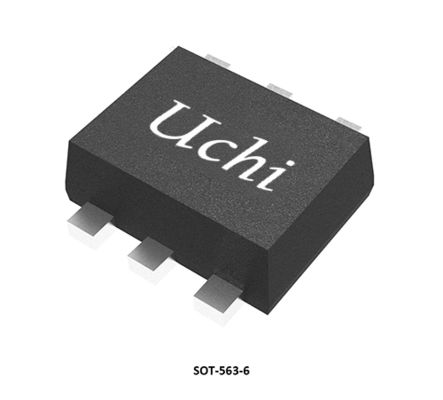

● بسته بندی کوچک: SGM61020: موجود در بسته بندی سبز SOT-23-5 و SOT-563-6 SGM61020P: موجود در بسته سبز SOT-563-6
برنامه های کاربردی
برنامه های کاربردی با باتری
نقطه بار
منابع تغذیه پردازنده
هارد دیسک (HDD) / درایوهای حالت جامد (SSD)
نقطه بار
منابع تغذیه پردازنده
هارد دیسک (HDD) / درایوهای حالت جامد (SSD)
برنامه معمولی
پین تنظیمات
پین توضیحات
راهنمای انتخاب محصول
پین تنظیمات
پین توضیحات
راهنمای انتخاب محصول
|
DC/DC
توپولوژی
|
شماره قطعه |
جریان خروجی
حداکثر
(mA)
|
VIN
حداقل
(V)
|
VIN
حداکثر
(V)
|
خروجی
ولتاژ
(V) |
سوئیچینگ
فرکانس
(MHz)
|
(MHz)
فعلی
(μA)
|
خاموش شدن
فعلی
(μA)
|
فعال کردن
منطق
|
کارایی
حداکثر
(%)
|
بسته بندی
|
ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
همگام سازی باک
|
AAP6010A
|
3500
|
7.5
|
40
|
صفت
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8
|
منبع ورودی 7.5 ولت به 40 ولت، مبدل باک سنکرون CC/CV
|
|
همگام سازی باک
|
AAP6010A
|
3500
|
7.5
|
40
|
صفت
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8 (پد در معرض دید)
|
منبع ورودی 7.5 ولت به 40 ولت، مبدل باک سنکرون CC/CV
|
| همگام سازی باک |
AAP6013A
|
8000 | 7.5 | 36 | صفت | Adj (0.05 ~ 0.8) | 1200 | 1200 | NA | 97 |
TQFN-4×4-24BL
|
منبع ورودی 7.5 ولت به 36 ولت، مبدل PWM باک سنکرون CC/CV
|
| همگام سازی باک |
AAP6153A
|
NA | 7.5 | 40 | صفت | Adj (0.1 ~ 0.8) | 1200 | 1700 | NA | 97 |
MSOP-10 (پد در معرض دید)
|
منبع ورودی 7.5 ولت به 36 ولت، مبدل PWM باک سنکرون CC/CV
|
| همگام سازی باک | SGM6010 |
3000
|
3 | 5.5 |
Adj (0.8 ~ 5.0)
|
0.3 ~ 2 | 410 | <2 | فعال کم | 95 |
TDFN-3×3-10L
|
3A، راندمان بالا، ولتاژ پایین، باک سنکرون
|
| همگام سازی باک |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj (تا 1.2) |
1.4
|
300
|
<2 |
فعال بالا
|
95 |
TDFN-3×3-10L
|
2A، راندمان بالا، ولتاژ پایین، باک سنکرون
|
| همگام سازی باک | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/Adj (تا 0.6) | 1.6 | 30 | <1 |
فعال بالا
|
95 |
TSOT-23-5
|
800 میلی آمپر، راندمان بالا، ولتاژ پایین، باک سنکرون
|
| همگام سازی باک |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj (تا 0.6
|
1.6 | 30 | <1 |
فعال بالا
|
95 |
TSOT-23-5، TDFN-2×2-6L
|
800 میلی آمپر، راندمان بالا، ولتاژ پایین، باک سنکرون
|
| همگام سازی باک |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj (تا 1.2)
|
1.4 | 55 | <2 |
فعال بالا
|
95 |
TDFN-3×3-10L
|
2A، راندمان بالا، ولتاژ پایین، باک سنکرون
|
| همگام سازی باک |
SGM6016
|
1200 | 2.7 | 5.5 |
Adj (تا 0.8)
|
1.6 | 30 |
<1
|
فعال بالا
|
95 |
TDFN-3×3-10L
|
1.2A، راندمان بالا، ولتاژ پایین، باک سنکرون
|
| همگام سازی باک |
SGM6019
|
1200 | 2.7 | 5.5 |
Adj (تا 0.8)
|
1.6 | 30 |
<1
|
فعال بالا
|
95 |
TDFN-2×3-8L
|
1.2A، راندمان بالا، ولتاژ پایین، باک سنکرون
|
| همگام سازی باک |
SGM6027
|
600 | 2.5 | 5.5 |
Adj (0.7 ~ 3.3)
|
1.2 | 0.58 |
<1
|
فعال بالا
|
92 |
WLCSP-0.8×1.6-8B
|
جریان خاموش فوق العاده کم، باک سنکرون
|
| همگام سازی باک |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Adj (0.7 ~ 3.3)
|
1.2 | 0.58 |
<1
|
فعال بالا
|
92 |
WLCSP-0.8×1.6-8B
|
جریان خاموش فوق العاده کم، باک سنکرون
|
| همگام سازی باک |
SGM6029
|
1000 | 2 | 5.5 |
0.4 ~ 0.775/0.8 ~ 1.55/1.8 ~ 3.3
|
4.0/1.5
|
2.3
|
<0.25
|
فعال بالا
|
96 |
WLCSP-0.74×1.09-6B
|
جریان خاموش فوق العاده کم، باک سنکرون |
| همگام سازی باک |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/Adj (1.0 ~ 3.3)
|
1.4 | 0.45 |
فعال بالا
|
90 |
UTDFN-1.5×2-6L
|
1.4 مگاهرتز، باک سنکرون 600 میلی آمپر
|
|
| همگام سازی باک |
SGM6040
|
750 | 1.8 | 5.5 |
Adj (0.8 ~ 3.4)
|
1.5 |
0.06
|
0.3
|
فعال بالا
|
80 |
TDFN-2×1.5-8L،WLCSP- 0.89×1.19-6B
|
مبدل باک سنکرون جریان ساکن 1.8 ولت به 5.5 ولت، 750 میلی آمپر، 60 نانوآمپر
|
|
باک غیر همگام
|
SGM6060
|
2000 | 3.8 | 55 |
صفت
|
0.2 تا 2
|
126 |
<18
|
فعال بالا
|
95 |
TDFN-3×3-10L،SOIC-8 (پد در معرض)
|
ورودی 55 ولت، باک غیر سنکرون 2 آمپر
|
|
باک غیر همگام
|
SGM6061
|
1500 | 3.8 | 55 |
Adj (0.8 ~ 24)
|
2 |
131
|
18 |
فعال بالا
|
95 |
TDFN-3×3-10L
|
1.5 آمپر، 2 مگاهرتز، 55 ولت، مبدل باک
|
|
همگام سازی باک
|
SGM61006
|
600 | 1.8 | 5.5 |
Adj (0.5 ~ Vدر)
|
3.5 | 26 |
<3
|
فعال بالا
|
90 |
WLCSP-0.9×1.3-6B-A
|
باک سنکرون 600 میلی آمپر، 1.8 ولت تا 5.5 ولت
|
|
همگام سازی باک
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 داخلی ثابت شد
|
5.8 |
22
|
<0.5
|
فعال بالا
|
92 |
WLCSP-0.86×1.16-6B
|
باک سنکرون 5.8 مگاهرتز، 600 میلی آمپر
|
|
همگام سازی باک
|
SGM61012
|
1200 | 2.3 | 5.5 |
Adj (0.5 ~ 4)
|
2 | 25 |
<1
|
فعال بالا
|
95 |
TDFN-2×2-8AL
|
1.2 آمپر باک با راندمان بالا با حالت AHP-COT
|
|
همگام سازی باک
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/3.3
|
10، 6.5/8
|
20 |
<1
|
فعال بالا
|
95 |
WLCSP-0.9×1.2-6B
|
10MHz 1A Micro-Point-of-Load Buck
|
|
همگام سازی باک
|
SGM61020
|
2000 | 2.5 | 5.5 |
Adj (0.6 ~ Vدر)
|
1.5 |
42
|
<1
|
فعال بالا
|
95 |
SOT-23-5,SOT-563-6
|
2A، راندمان بالا، باک سنکرون
|
|
همگام سازی باک
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Adj (0.6 ~ Vدر)
|
1.5 | 44 |
<0.5
|
فعال بالا
|
95 |
SOT-23-5، SOT-23-6
|
2A، راندمان بالا، باک سنکرون
|
|
همگام سازی باک
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Adj (0.6 ~ Vدر)
|
1.5 | 44 |
<0.5
|
فعال بالا
|
95 |
SOT-23-5، SOT-23-6
|
2A، راندمان بالا، باک سنکرون
|
|
همگام سازی باک
|
SGM61022
|
2000 | 2.3 | 5.5 |
Adj (0.5 ~ 4)
|
2 | 25 |
<1
|
فعال بالا
|
95 |
TDFN-2×2-8AL
|
2A باک با راندمان بالا با حالت AHP-COT
|
|
همگام سازی باک
|
SGM61024
|
2000 | 2.4 | 5.5 |
Adj (0.6 ~ 4)
|
2.2
|
5.7/400
|
<1.8
|
فعال بالا
|
95 |
UTDFN-1.5×1.5-6L
|
2.4 ولت تا 5.5 ولت، 2 آمپر، راندمان بالا، باک سنکرون
|
|
همگام سازی باک
|
SGM61030
|
3000 | 2.5 | 5.5 | Adj (0.6 ~ Vدر) |
2.5/2
|
42/410
|
<0.3 |
فعال بالا
|
95 |
TDFN-2×2-7L
|
راندمان بالا، 3A، باک سنکرون
|
|
همگام سازی باک
|
SGM61031
|
3000 | 2.7 | 5.5 |
صفت
|
2 |
24
|
<1 |
فعال بالا
|
95 |
TDFN-2×2-8AL
|
3A، راندمان بالا، باک سنکرون
|
|
همگام سازی باک
|
SGM61032
|
3000 | 2.5 | 5.5 |
Adj (0.6 ~ Vدر)
|
1.5 | 45 | <1 |
فعال بالا
|
95 |
SOT-563-6
|
ولتاژ پایین، باک سنکرون با راندمان بالا 3A
|
|
همگام سازی باک
|
SGM61034
|
3000 | 2.4 | 5.5 |
Adj (0.6 ~ 4)
|
2.2 |
5.7/400
|
<1.8
|
فعال بالا
|
95 |
UTDFN-1.5×1.5-6L
|
2.4 ولت تا 5.5 ولت، 3 آمپر، راندمان بالا، باک سنکرون
|
|
همگام سازی باک
|
SGM61040
|
4000 | 2.5 | 5.5 |
Adj (0.6 ~ Vدر)
|
2.5/2
|
42/420
|
<1.5
|
فعال بالا
|
95 |
TDFN-2×2-7L
|
4A، راندمان بالا، باک سنکرون
|
|
همگام سازی باک
|
SGM61044
|
4000 | 2.4 | 5.5 |
Adj (0.6 ~ 4)
|
2.2 |
5.7/400
|
<1.8
|
فعال بالا
|
95 |
UTDFN-1.5×1.5-6L
|
2.4 ولت تا 5.5 ولت، 4 آمپر، راندمان بالا، باک سنکرون
|
