IC مدیریت برق سیستم فیوز الکترونیک 5A,5V (eFuse) با خاموش شدن حرارتی
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | UCHI |
| گواهی: | Completed |
| شماره مدل: | SGM2529 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه قطعه |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | استاندارد |
| زمان تحویل: | 3 هفته |
| شرایط پرداخت: | T/T ، Western Union |
| قابلیت ارائه: | 5000 قطعه |
|
اطلاعات تکمیلی |
|||
| حالت ثابت: | -0.3 ولت تا 18 ولت | گذرا (100 میلی‌ثانیه): | -0.6 ولت تا 25 ولت |
|---|---|---|---|
| VCC، منبع، ILIMIT به GND: | -0.3 ولت تا 25 ولت | dV/dt، ENABLE/FAULT به GND: | -0.3 ولت تا 5.5 ولت |
| TDFN-3×3-10L، θJA: | 90 ℃/W | TDFN-3×3-10L، θJB: | 54 ℃/W |
| TDFN-3×3-10L، θJC: | 52 ℃/W | دمای محل اتصال: | +150 درجه سانتیگراد |
| دامنه دمای ذخیره: | -65 تا +150 درجه سانتیگراد | دمای سرب (لحیم کاری، 10 ثانیه): | +260 درجه سانتیگراد |
| HBM: | 2000 ولت | CDM: | 1000 ولت |
| برجسته کردن: | 5A IC فیوز الکترونیک,IC مدیریت برق 5 ولت,خاموش شدن حرارتی eFuse IC,5V power management IC,thermal shutdown eFuse IC |
||
توضیحات محصول
IC مدیریت توان سیستم 5A، فیوز الکترونیکی 5 ولت (eFuse) با خاموش شدن حرارتی
SGM2529 یک فیوز الکترونیکی (eFuse) جمع و جور با مجموعه کاملی از عملکردهای حفاظتی است. SGM2529 دقت عالی را ارائه می دهد و آن را برای بسیاری از کاربردهای حفاظت از سیستم بسیار مناسب می کند. این محافظت های دقیق از ولتاژ بیش از حد (OV) و قفل ولتاژ کم (UVLO) را ارائه می دهد که نظارت دقیقی بر ولتاژهای باس را تضمین می کند و نیاز به مدارهای سرپرست را از بین می برد. محافظت از ولتاژ بیش از حد (OV) خروجی eFuse را در یک سطح ثابت در هنگام افزایش ولتاژ ورودی محدود می کند. در طول گذرا ولتاژ ورودی، FET داخلی روشن می ماند که به بار اجازه می دهد به کار خود ادامه دهد. اگر مدت زمان گذرا طولانی بماند، گرمای انباشته شده باعث خاموش شدن حرارتی eFuse می شود. پس از خاموش شدن حرارتی، گزینه های حرارتی قفل و تلاش مجدد خودکار در دسترس هستند. SGM2529 در یک بسته Green TDFN-3×3-10L موجود است.
ویژگی های کلیدی
● فیوز الکترونیکی 5 ولت با افزایش تا 30 ولت
● بسیار کم RDS(ON) برای سوئیچ حفاظت یکپارچه: 26mΩ (TYP)
● پین 3 حالته ENABLE/FAULT، رابط دو جهته
● زمان شروع نرم افزاری قابل برنامه ریزی
● محدودیت جریان قابل برنامه ریزی تا 5A
● گزینه های خاموش شدن حرارتی:
SGM2529A: قفل حرارتی با VCLAMP
SGM2529B: تلاش مجدد خودکار حرارتی با VCLAMP
SGM2529C: قفل حرارتی بدون VCLAMP
● خروجی خطا برای خاموش شدن حرارتی
● قفل ولتاژ کم دقیق
● گیره ولتاژ بیش از حد دقیق (SGM2529A و SGM2529B)
● موجود در یک بسته Green TDFN-3×3-10L
برنامه های کاربردی
هارد دیسک
PCIE SSD
مدیریت برق مادربرد
PCIE SSD
مدیریت برق مادربرد

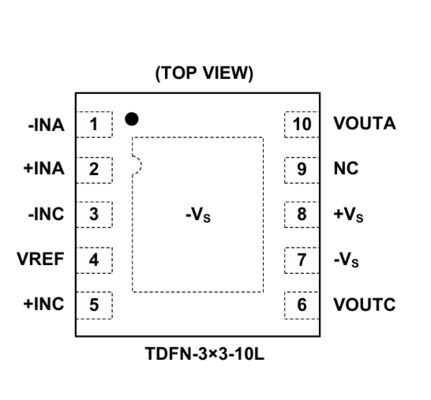

پین پیکربندی
توضیحات پین
راهنمای انتخاب محصول
|
سوئیچ
در
بسته
|
شماره قطعه |
پیوسته
جریان خروجی
حداکثر (mA)
|
ساکن
جریان
(μA)
|
VIN
حداقل
(V)
|
VIN
حداکثر
(V)
|
فعال کردن
منطق
|
خاموش شدن
جریان
(μA)
|
جریان
محدودیت
(mA)
|
نرم-
شروع
|
خطا
پرچم
|
بسته
|
ویژگی ها |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0.5 |
14
|
Active High | <2 |
بله
|
خیر
|
TDFN-3×3-12AL
|
Ultra-Low RON, سوئیچ بار کنترل شده مدیریت بار پیشرفته
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | Active High |
<1.4
|
قابل برنامه ریزی (260~2000) |
بله
|
بله
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, سوئیچ محدودیت جریان قابل برنامه ریزی بازیابی خودکار
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
Active High
|
<1.4
|
قابل برنامه ریزی (260~2000)
|
بله
|
بله
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, سوئیچ محدودیت جریان قابل برنامه ریزی قفل شده
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
Active High
|
<2 |
قابل برنامه ریزی (100~1600)
|
بله
|
بله
|
SOT-23-6
|
22V, 1.6A, سوئیچ محدودیت جریان قابل برنامه ریزی بازیابی خودکار
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
Active High
|
<2 |
قابل برنامه ریزی (100~1600)
|
بله
|
بله
|
SOT-23-6
|
22V, 1.6A, سوئیچ محدودیت جریان قابل برنامه ریزی قفل شده
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
Active High
|
<2 |
قابل برنامه ریزی (100~1600)
|
بله
|
بله
|
SOT-23-6
|
سوئیچ محدودیت جریان قابل برنامه ریزی
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
Active High
|
48 |
قابل برنامه ریزی (1500~5000)
|
بله
|
بله
|
TDFN-3×3-10L
|
5A، فیوز الکترونیکی 12 ولت (eFuse) با خاموش شدن حرارتی
|
| 1 |
SGM2529
|
5000
|
102
|
Active High
|
47 |
قابل برنامه ریزی (1500~5000)
|
بله
|
بله
|
TDFN-3×3-10L
|
5A، فیوز الکترونیکی 5 ولت (eFuse) با خاموش شدن حرارتی
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
Active High
|
<2.5
|
قابل برنامه ریزی (100~3000)
|
بله
|
بله
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
سوئیچ محدودیت جریان قابل برنامه ریزی
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
Active High
|
<2.5
|
قابل برنامه ریزی (100~3000)
|
بله
|
بله
|
SOIC-8 (Exposed Pad),TDFN-2×3-8BL
|
سوئیچ محدودیت جریان قابل برنامه ریزی
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
Active High
|
3.9
|
قابل برنامه ریزی (600~5300)
|
بله
|
بله
|
TQFN-3×4-20L
|
2.7V تا 18V eFuse با مسدود کردن معکوس واقعی و حالت های محافظت چندگانه
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
Active High
|
<10 |
قابل برنامه ریزی (500~6000)
|
بله
|
خیر
|
TQFN-2×2-10L
|
5.5A، 23.7mΩ فیوز الکترونیکی پشتیبانی از هدایت جریان دو جهته
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
Active Low (-xRN) Active High (Other)
|
<70 (-xRN)
<5 (Other)
|
قابل برنامه ریزی (500~4000)
|
بله
|
خیر (-xRD)
بله (Other)
|
TDFN-2×2-8AL
|
4A، 35mΩ eFuse با عملکرد گیره ولتاژ بیش از حد قابل انتخاب
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
Active High
|
<3.5
|
قابل برنامه ریزی (1000~5000)
|
بله
|
خیر
|
TDFN-3×3-10AL
|
فیوزهای الکترونیکی 5 ولت/12 ولت (eFuses) با عملکرد OVP و کنترل FET مسدود کننده
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
Active Low
|
<2
|
بله
|
خیر
|
WLCSP-2.56×1.54-15B
|
سوئیچ برق ولتاژ بالا، USB PD
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
هیچکدام
|
بله
|
خیر
|
UTDFN-2×2-8AL
|
انتخاب منابع شارژ خودکار 20 ولت و ترکیب سوئیچ تغذیه OTG
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
Active High
|
<2.5
|
قابل برنامه ریزی (100~1700)
|
بله
|
خیر
|
TDFN-2×2-6L,SOT-23-5
|
1.5A، محدودیت جریان قابل تنظیم، شروع نرم، بسته کوچک
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
Active High
|
<1
|
1850
|
بله
|
خیر
|
SOT-23-5
|
جریان خروجی 1.1A، محدودیت جریان ثابت 1.85A، توان کم
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
هیچکدام
|
NA
|
1750 |
بله
|
خیر
|
SOT-23-5
|
جریان خروجی 1.1A، محدودیت جریان ثابت 1.75A، توان کم
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
Active High
|
<1
|
1100 |
بله
|
بله
|
SOIC-8,TDFN-3×3-8L
|
جریان خروجی 600mA، محدودیت جریان ثابت 1.1A، کانال های دوگانه
|
Uchi Electronics راه حل های پردازش آنالوگ و سیگنال مختلط با کارایی بالا را برای اتوماسیون صنعتی، انرژی جدید، خودرو، ارتباطات، محاسبات، لوازم الکترونیکی مصرفی و کاربردهای تجهیزات پزشکی ارائه می دهد.
این راه حل کاربرد مدارهای مجتمع را در سیستم های سرور نشان می دهد. برای کمک به انتخاب محصول مناسب، لطفاً با تیم پشتیبانی فنی ما تماس بگیرید.
