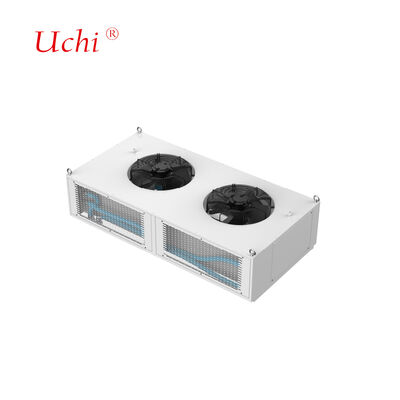

سیستم خنک کننده مایع 480S با خنک کننده مایع کامل (480kW قدرت نامی)
جزئیات محصول:
| محل منبع: | Dongguan ， Guangdong ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | 480S |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| قدرت شمع شارژ فوق سریع قابل اجرا: | 480 کیلو وات | منبع حرارتی برق: | 24 کیلو وات |
|---|---|---|---|
| نوع مایع خنک کننده: | نوع مایع خنک کننده | تعداد ماژول های سیستم: | 12 عدد |
| نرخ جریان تک ماژول: | 6 لیتر در دقیقه | دمای کاهش فرکانس سیستم:: | 60 |
| نیاز منبع تغذیه: | AC 220V ، 50Hz | کلاس حفاظت: | IP54 |
| سر و صدا: | ≤60dB | دمای محیط: | -30 تا 55 درجه سانتیگراد |
| رطوبت: | 5٪ تا 90٪ | ارتفاع: | 2000 متر |
| ابعاد واحد خنک کننده مایع: | 1600×900×475 میلی متر (ارتفاع با احتساب فن ها) | ||
| برجسته کردن: | 480kW پمپ شارژ خنک کننده مایع,سیستم شارژ کامل خنک کننده مایع,صفحه خنک کننده مایع با قدرت 480kW,full-liquid-cooling charging system,liquid cooling plate with 480kW power |
||
توضیحات محصول

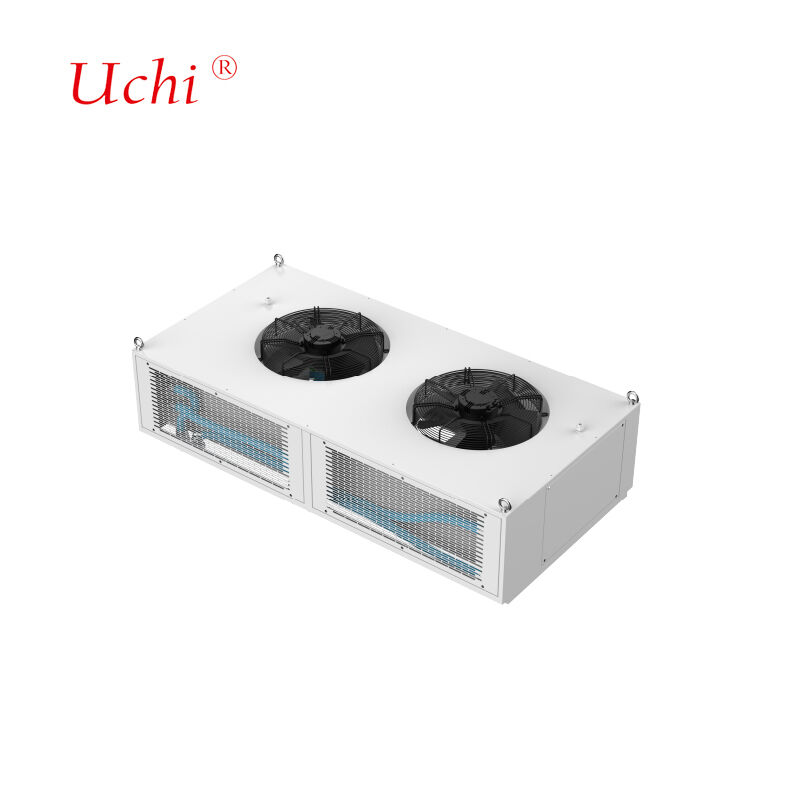

طراحی ساختاری: متشکل از مبدلهای حرارتی خنکشونده با مایع، پمپهای سیرکوله، پمپهای جبرانی، مخازن آب، سنسورها، فنها و سیستمهای کنترلی. این سیستم برای نصب در بالای کابین اصلی شمعهای شارژ طراحی شده است و بهطور خاص برای کابینهای یکسوکننده شمع شارژ فوق سریع 480 کیلووات مهندسی شده است.
- توان شمع شارژ فوق سریع قابل اجرا: 480 کیلووات
- توان منبع حرارتی: 24 کیلووات
- نوع خنککننده: محلول 40% اتیلن گلیکول
- تعداد ماژولهای سیستم: 12 عدد (نرخ جریان تک ماژول: 6 لیتر در دقیقه)
- دمای کاهش فرکانس سیستم: 60 درجه سانتیگراد
- الزامات منبع تغذیه: AC 220V، 50Hz
- کلاس حفاظت: IP54
- روش ارتباط با کابین برق: RS485 (پروتکل Modbus RTU)
- نویز: ≤60dB
- دمای محیط: -30~55 درجه سانتیگراد
- رطوبت: 5% تا 90%
- ارتفاع: ≤2000 متر
- ابعاد واحد خنککننده مایع: 1600×900×475 میلیمتر (ارتفاع شامل فنها)
ما کانالهای جریان داخلی را بر اساس دادههای مصرف برق مشتری و الگوهای توزیع حرارت طراحی میکنیم تا الزامات خاص دما و یکنواختی را برآورده کنیم و در عین حال مقاومت بهینه جریان سیال را حفظ کنیم. فرآیند طراحی ما شامل تجزیه و تحلیل شبیهسازی جامع با تنظیمات تکراری پارامترها برای دستیابی به اهداف عملکرد حرارتی و هیدرولیکی است.
| نوع تجهیزات | تعداد | پارامترهای فنی |
|---|---|---|
| کوره لحیمکاری تونلی | 2 واحد | حداکثر ابعاد جوشکاری: 1000 میلیمتر (عرض) * 250 میلیمتر (ارتفاع)، طول نامحدود حداکثر دمای جوشکاری: 950 درجه سانتیگراد مواد قابل اجرا: مس، آلومینیوم |
| کوره لحیمکاری خلاء | 2 واحد | حداکثر ابعاد جوشکاری: 800 میلیمتر * 1200 میلیمتر * 800 میلیمتر حداکثر دمای جوشکاری: 1200 درجه سانتیگراد مواد قابل اجرا: مس، آلومینیوم، فولاد ضد زنگ |
| تجهیزات تشخیص نشت هلیوم | 2 واحد | حداکثر ابعاد تست: 2500 میلیمتر * 750 میلیمتر * 700 میلیمتر محدوده فشار تست: 0-3 مگاپاسکال دقت تست: 2 گرم در سال یا ≤1*10⁻⁶ Pa*m³/s |
| تجهیزات تست هیدرواستاتیک | 2 واحد | حداکثر ابعاد تست: 2500 میلیمتر * 1500 میلیمتر * 1000 میلیمتر محدوده فشار تست: 0-5 مگاپاسکال |
| تجهیزات تست پنوماتیک | 2 واحد | حداکثر ابعاد تست: نامحدود محدوده فشار تست: 0-5 مگاپاسکال دقت تست: 1 پاسکال |
فرآیند لحیمکاری خلاء ما صفحات آلومینیومی را با استفاده از فلز پرکننده با نقطه ذوب پایینتر از ماده پایه به هم متصل میکند و اتصالات بسیار قوی را بدون شار خورنده باقیمانده ایجاد میکند. این فناوری پیشرفته گرمایش یکنواخت، کنترل دقیق دما را فراهم میکند، الزامات پس از تمیز کردن را حذف میکند و اعوجاج قطعه را به حداقل میرساند.
سیستمهای خنککننده مایع با توان بالا به سینکهای حرارتی نیاز دارند که قادر به جذب سریع گرما باشند. با استفاده از ظرفیت گرمایی ویژه بالای مایعات، سیستمهای ما مقادیر زیادی گرما را از طریق جریان مایع منتقل میکنند که قادر به دفع گرما از چند صد وات تا بیش از یک کیلووات هستند.
- صفحه سرد مایع لولهای مدفون: ساخته شده با شیار دادن صفحات، دفن و جوشکاری لولههای مسی در داخل، سپس آببندی محکم از طریق جوشکاری. اطمینان از مایعبندی قابل اعتماد، ایمنی عملیاتی و صافی بالا برای تماس حرارتی عالی.
- صفحه سرد مایع لولهای درج شده: تولید شده با جاسازی لولههای مسی بر روی سطوح صفحه آلومینیومی با استفاده از فرآیندهای جوشکاری یا اتصال، با کنترل دقیق صافی برای حداقل مقاومت حرارتی.
- صفحه سرد مایع از نوع کانال: کانالهای جریان داخلی که بر روی زیرلایههای مسی یا آلومینیومی از طریق حفاری، اکستروژن و ماشینکاری دقیق شکل میگیرند، از طریق جوشکاری اصطکاکی یا لحیمکاری با دمای بالا آببندی میشوند.
- بلوک خنککننده مایع: برای اتلاف حرارت تراشه با توان بالا با کانالهای جریان داخلی ایجاد شده از طریق فناوری پره تراش برای به حداکثر رساندن سطح تبادل حرارت.
محصولات خنککننده مایع لحیمکاری شده با مس: ماژول خنککننده مایع GB200، ماژول خنککننده مایع H20، ماژول خنککننده مایع ماژول نوری و سایر صفحات سرد مسی. سازگار با لحیمهای فسفر مس، نقرهای، نیکلی و طلایی.
محصولات خنککننده مایع لحیمکاری شده با آلومینیوم: رادیاتور سیفون LTS، جعبه خنککننده مایع کنترل الکترونیکی دایکاست، صفحه خنککننده مایع مهر شده منبع تغذیه، صفحه خنککننده مایع کنترل الکترونیکی موتور، رادیاتور 6G-3DRVC و سایر رادیاتورهای خنککننده مایع لحیمکاری شده.
محصولات خنککننده مایع لحیمکاری شده با فولاد ضد زنگ: منیفولد خنککننده مایع، ماژول خنککننده مایع DIMM و سایر منیفولدهای خنککننده مایع فولاد ضد زنگ.
- لیزرها و تجهیزات پزشکی
- خنککننده بسته باتری برق EV
- الکترونیک قدرت و دستگاههای درایو موتور
- سیستمهای انتقال مایکروویو 5G
- سیستمهای انرژی تجدیدپذیر
- IGBT و سیستمهای نیمهرسانای قدرت
- مراکز داده و کاربردهای برق صنعتی
- سیستمهای دفاعی و هوانوردی
- سلولهای سوختی و سیستمهای کششی
ما استانداردهای کیفیت دقیقی را با تجهیزات تست جامع از جمله حفظ میکنیم:
- 1 دستگاه اندازهگیری مختصات
- 1 ابزار پروژکتور
- 2 دستگاه تست فشار بالا آب
- 4 دستگاه تست مقاومت حرارتی
- 2 دستگاه تست نشت مایع
- پاسخ سریع به تمام سوالات
- قیمتگذاری رقابتی با کیفیت تضمین شده
- برنامهریزی تولید کارآمد
- راهحلهای حمل و نقل بهینه
- پشتیبانی فنی جامع
- آیا شما یک شرکت بازرگانی هستید یا تولید کننده؟ ما یک تولید کننده حرفهای سینکهای حرارتی و صفحات خنککننده آب با تجربه گسترده و یک تیم فنی قوی هستیم که دارای تولید خودکار و مکانیزه است.
- آیا قبلاً کالا صادر کردهاید و به کدام مناطق؟ 60٪ از کل تولید ما به ژاپن، هند، بریتانیا، کانادا، ایالات متحده آمریکا و برزیل صادر میشود.
- چند کارمند دارید؟ تقریباً 100 کارمند در بخشهای فروش، خرید، مهندسی، تضمین کیفیت، انبار و تولید.
- آیا میتوانید نمونههایی را ارائه دهید اگر با طراحی موافق باشیم؟ بله، ما قبل از تولید انبوه، نمونههایی را برای تأیید همراه با نقشههای فنی در صورت نیاز ارائه میدهیم.
- از چه روشهای بستهبندی استفاده میکنید؟ بستهبندی سفارشی با کارتنهای معمولی و پارچه ضد نفوذ یا کارتنهای چوبی برای محافظت بهینه در حین حمل و نقل.
- آیا برای مشکلات محصول پشتیبانی فنی ارائه میدهید؟ تمام محصولات قبل از حمل و نقل کاملاً بازرسی میشوند. برای هر مشکلی، ما راهحلهای فنی فوری ارائه میدهیم.
