طراحی شده برای لیزرهای فیبر امواج مداوم با قدرت بالا. با اتخاذ ساختار نخاع فیبر سبک گل گل آویزان ، این امکان را برای پیچیدگی صاف فیبر گین و از بین رفتن گرما یکنواخت کارآمد فراهم می کند.حفره خنک کننده آب توسط جوشاندن خلاء یا جوشاندن اصطکاک ساخته شده است، و تحت آزمایش های سختگیرانه هیدروستاتیک و نشت هلیوم قرار می گیرد تا عملکرد پایدار بلند مدت لیزرهای قدرتمند را تضمین کند.

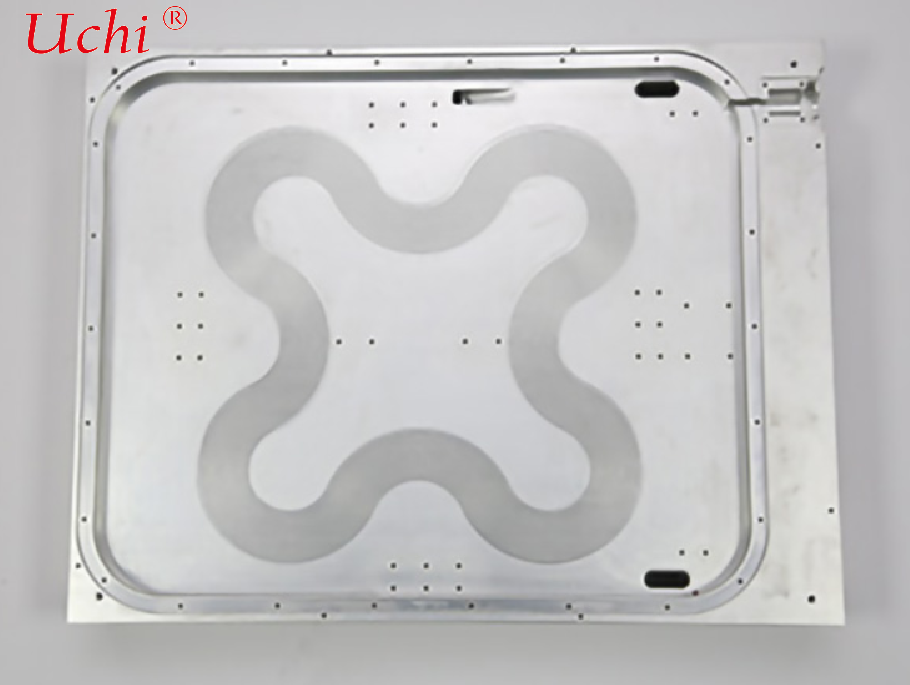

صفحه سرد مایع فیبر به شکل گل آلو ، همچنین به عنوان صفحه سرد دیسک گل آلو نامیده می شود ، به عنوان جزء اصلی تبعید گرما در حفره رزونانس لیزرهای فیبر با قدرت بالا عمل می کند.شکاف های فیبر گل گل آویزان با دقت در سطح از طریق ماشینکاری CNC برای جاسازی و تثبیت فیبر گین پیچیده فرآوری می شوندکانال های خنک کننده آب یکپارچه در داخل صفحه به یک کولر خارجی متصل می شوند تا به طور مداوم گرما ضایعات عظیم تولید شده در طول کار فیبر را از بین ببرند.



طرح منحصر به فردش با شکل گل آلو، تفاوت دما را در کل سیم پیچ را به شدت کاهش می دهد و نقاط گرم محلی را از بین می برد.کاهش قدرت و حرکت طول موج، و به طور گسترده ای در برش لیزر فیبر صنعتی، جوش و پوشش تجهیزات 3kW ~ 20kW و بالاتر استفاده می شود.



آلیاژ آلومینیوم یا مواد پایه مس بدون اکسیژن اختیاری هستندساختار کانال جریان و موقعیت کانکتور در هر نقشه مشتری برای پاسخگویی به الزامات طراحی ساختاری لیزر مختلف در دسترس است.





ساختار درجه حرارت یکنواخت گل آویزان، حداقل تفاوت درجه حرارت در طیف کامل خروجی های سیمتریک فیبر کپی چند گلدان، شرایط متناوب تبادل گرما را برای تمام قطعات فیبر با توزیع درجه حرارت یکسان تضمین می کنند.محدود کردن نقاط گرم محلی و تضمین خروجی لیزر پایدار.



خروجی های دقیق فیبر برای محافظت از فیبر افزایش فرآیند فرش CNC یک قطعه ای. لبه های حلقه کاملاً گرد و پاک شده، کنترل دقیق بر عرض و عمق حلقه برای جلوگیری از خراش لبه های تیز در پوشش فیبر.همچنین شعاع خم کردن فیبر را استاندارد می کند و از دست دادن فیبر میکروبندی جلوگیری می کند.



حفره خنک کننده آب با قدرت بالا فرآیند های جوش و جوش خلاء یا اصطکاک اختیاری است. حفره آزمایش مقاومت فشار هیدروستاتیک و تشخیص نشت هلیوم را برای عملکرد مهر و موم برتر عبور می دهد.از بین بردن خطر نشت آب و حفاظت از اجزای نوری گران قیمت.



زیربنای رسانا گرمی بالا، ضد خوردگی و عایق بندی 6061/6063 آلومینیوم آلیاژ به عنوان ماده استاندارد؛ نسخه مس با رسانایی حرارتی بالا اختیاری است. درمان سطح آنودیز سخت عایق و مقاومت در برابر خوردگی الکتروشیمی را فراهم می کند.سازگار با سیستم های خنک کننده آب دیونیزه شده.



سفارشی سازی بالا برای مدل های قدرت چندگانه تعداد برگ ها، قطر پیچ فیبر، مشخصات دریچه فیبر، جهت گیری نوزل ورودی / خروجی، سوراخ های نصب و پین های مکان بندی همه می توانند سفارشی شوند.سازگار با لیزرهای فیبر مختلف از 3kW تا 20kW +.



طراحی یکپارچه برای جمع آوری ساده سوراخ های نصب استاندارد از پیش حفاری شده و سوراخ های پین محل. برخی از نسخه ها موقعیت های نصب را برای تراشه های LD پمپ ذخیره می کنند.کاهش تعداد کل قطعات و تسهیل تجمع و راه اندازی لیزر.





صفحه اول: شکوفه های فیبر گل آویزان حفره های چند دور در شکل برگ برای جاسازی و پیچ و تاب فیبر را به دست می آورند، فیبر را ایمن می کنند و تماس حرارتی پایدار برقرار می کنند.



لایه انتقال گرما پایه آلیاژ آلومینیوم / زیربنای مس به عنوان بخاری گرما برای هدایت گرما فیبر عمل می کند و به سرعت گرما را از فیبر به کانال های خنک کننده داخلی منتقل می کند.



کانال های جریان خنک کننده آب داخلی کانال های خنک کننده موازی داخلی با کاهش فشار بهینه شده. آب خنک کننده در داخل حفره گردش می کند تا به طور مداوم گرمای بستر را از بین ببرد.کانال های جریان با شبیه سازی مایع برای تبادل گرما یکنواخت بهینه می شوند.



پورتهای ورودی و خروجی کانکتورهای سریع استاندارد یا رابط های رشته ای سازگار با کولر های صنعتی برای دسترسی به آب خنک کننده غیر یونیزه شده.



قسمت های عقب / جانبی: ساختار نصب و موقعیت حفره های نصب پیچ و سوراخ های مکان گیری پین برای تثبیت صفحه سرد بر روی فریم لیزر





✅ لیزرهای فیبر موج مستمر با قدرت بالا✅ تجهیزات برش لیزر، جوش لیزر و پوشش لیزر✅ منابع نوری فیبر با قدرت بالا و سیستم های لیزری تحقیقاتی علمی✅ مدیریت حرارتی برای حفره های رزونانس تقویت کننده های فیبر متوسط و قدرت بالا
