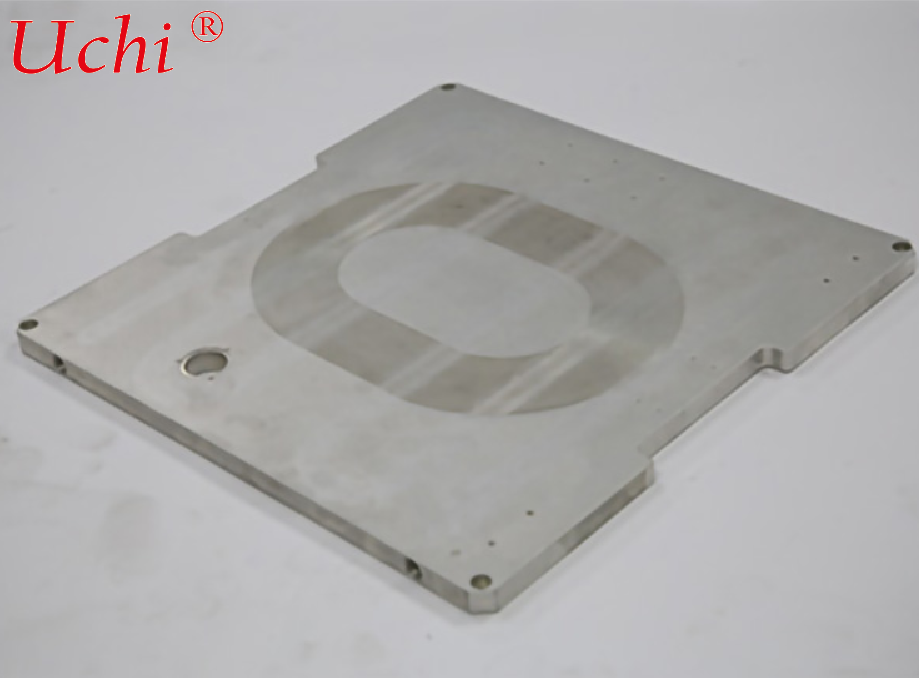

این صفحه خنک کننده مایع فیبر تک دیسکی 700 وات به طور ویژه برای لیزرهای فیبر تک دیسکی 700 وات توسعه یافته است. این دستگاه از سیم پیچ فیبر بهره و اجزای منبع پمپ پشتیبانی می کند، حرارت تولید شده در حین کار لیزر را به موقع حذف می کند، دمای کار فیبر نوری و منابع پمپ را تنظیم می کند، اعوجاج حرارتی را سرکوب می کند و پایداری طولانی مدت توان لیزر و کیفیت پرتو را تضمین می کند.



دو گزینه تولید موجود است: صفحه خنک کننده مایع آلومینیومی با لوله مسی تعبیه شده و صفحه خنک کننده مایع از نوع حفره یکپارچه. طرح کلی زیرلایه، ناحیه سیم پیچی فیبر، موقعیت سوراخ های نصب و پورت های ورودی/خروجی همگی می توانند بر اساس ساختار محفظه لیزر سفارشی شوند. کانال جریان از طریق شبیه سازی حرارتی CFD بهینه شده است تا مقاومت جریان کم و دمای سطح یکنواخت را ارائه دهد، نقاط داغ موضعی را از بین ببرد و عملیات مداوم طولانی مدت تجهیزات لیزر فیبر را فراهم کند.





✅ یکنواختی دمای دقیق برای محافظت از اجزای نوری با اتخاذ طراحی کانال جریان مارپیچی بهینه شده با شبیه سازی، اختلاف دمای عالی را در سطح صفحه به دست می آورد. از گرم شدن بیش از حد فیبر موضعی و اثر لنز حرارتی جلوگیری می کند، انتشار لیزر طولانی مدت را برای لیزر 700 وات بدون انحراف کیفیت پرتو امکان پذیر می کند و عمر مفید منابع پمپ و فیبر بهره را افزایش می دهد.



✅ دو گزینه فرآیند برای انتخاب در صورت تقاضا نسخه لوله مسی تعبیه شده: لوله های مسی بدون اکسیژن بدون درز در صفحه آلومینیومی تعبیه شده است که دارای مقاومت فشار بالا و خطر نشت کم است، ایده آل برای تجهیزات لیزر با فشار بالا و بدون توقف. نسخه حفره ای: زیرلایه آلومینیومی که به طور یکپارچه فرز و لحیم کاری شده است با مساحت تبادل حرارت بیشتر، یکنواختی دمای سطح برتر و وزن کلی سبک تر.



✅ طراحی مقاومت جریان کم برای کاهش بار چیلر مسیر جریان به ویژه برای افت فشار کم بهینه شده است، مصرف برق پمپ آب در گردش را کاهش می دهد و مصرف انرژی کلی کل سیستم کنترل دما را کاهش می دهد.



✅ ماشین کاری دقیق زیرلایه برای تناسب مونتاژ بالا ساخته شده با فرزکاری دقیق CNC. صافی سطح سیم پیچی فیبر به شدت کنترل می شود. شیارهای محدود کننده فیبر از پیش ماشین کاری شده، سوراخ های نصب ماژول و سوراخ های پین موقعیت یابی، هم ترازی آسان و تناسب محکم در حین مونتاژ را امکان پذیر می کند و مقاومت حرارتی بین سطحی را کاهش می دهد.



✅ تشخیص نشتی دقیق برای عملیات قابل اعتماد طولانی مدت هر واحد تکمیل شده تحت تست نگهداری فشار هیدرواستاتیک و بازرسی نشتی هلیوم قرار می گیرد تا از عدم نشتی اطمینان حاصل شود. عملیات سطح ضد خوردگی آنودایزینگ اختیاری. سازگار با آب مقطر و خنک کننده اتیلن گلیکول برای محافظت در برابر زنگ زدگی و خوردگی.



✅ سفارشی سازی غیر استاندارد و نمونه برداری سریع سفارشی سازی مشخصات طرح کلی، کانال جریان و کانکتور بر اساس ساختار داخلی لیزر، ابعاد سیم پیچ فیبر و توزیع منبع حرارت. پشتیبانی از اعتبارسنجی نمونه اولیه، تولید آزمایشی دسته کوچک و تولید انبوه.





🔹لیزرهای فیبر تک دیسکی موج پیوسته 700 وات 🔹تجهیزات برش لیزر فیبر، علامت گذاری لیزر و جوش لیزر 🔹اتلاف حرارت برای سیم پیچ های فیبر بهره لیزر و ماژول های منبع پمپ 🔹مدیریت حرارتی یکپارچه منابع لیزر فیبر با توان متوسط و کم
