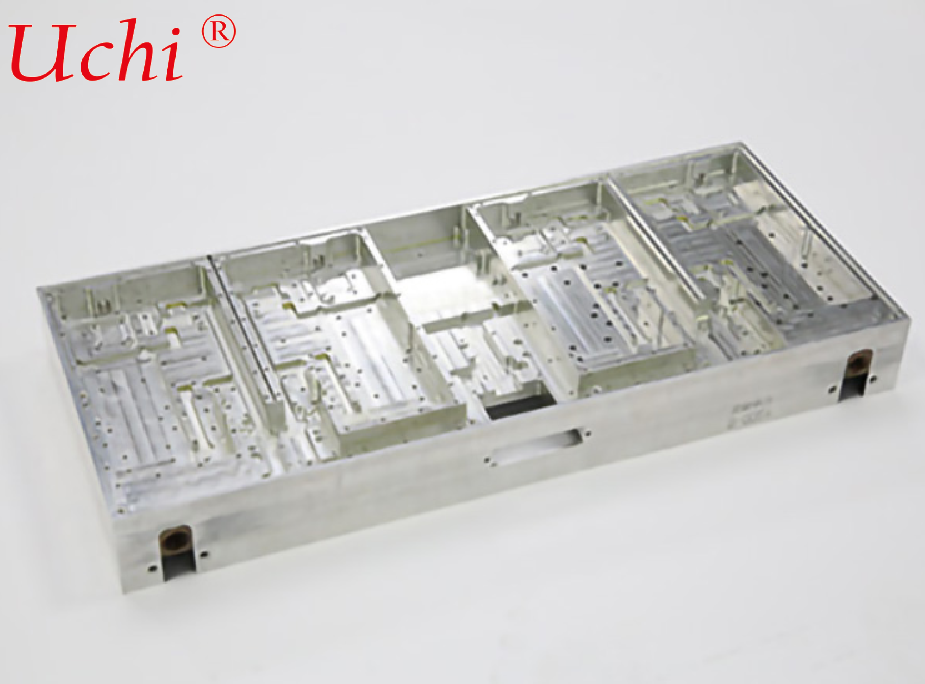

صفحه سرد تزریقی با فرکانس بالا صفحه خنک کننده مایع یک قطعه فشار بالا
جزئیات محصول:
| محل منبع: | دونگوان، گوانگدونگ، چین |
| نام تجاری: | UCHI |
| گواهی: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | فله |
| زمان تحویل: | 5-7 روز |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، گرم پول |
| قابلیت ارائه: | 5000000000 PCS در ماه |
|
اطلاعات تکمیلی |
|||
| تحمل: | 0.05 میلی متر | پایان: | تمیز + آنودایز |
|---|---|---|---|
| درمان: | غیرفعال سازی رسانای گرما | فشار کاری: | حداقل 1 بار |
| پایان سطح: | پایان آسیاب یا آندایزاسیون | قطر خروجی: | 1/4 اینچ یا قابل تنظیم |
| نرخ جریان: | حداکثر 5 لیتر در دقیقه | فرآیند: | ماشینکاری CNC+ درمان سطح |
| هدایت حرارتی: | 73 W/m·K | قدرت هدایت: | 2000 وات |
| نوع نصب: | پایه پیچ | قدرت سرمایش حرارتی: | 30 وات |
| ابعاد محصول: | می تواند سفارشی شود | بسته بندی: | کارتن PE BAG |
| مواد: | مس / آلومینیوم | ||
| برجسته کردن: | صفحه سرد تزریقی با فرکانس بالا,صفحه خنک کننده مایع به فشار بالا,صفحه خنک کننده مایع با گارانتی |
||
توضیحات محصول
صفحه سرد قالب‌گیری تزریقی فرکانس بالا
صفحه خنک‌کننده مایع ریخته‌گری تحت فشار یکپارچه | صفحه سرد آلیاژ آلومینیوم برای منابع حرارتی یکپارچه با توان بالا
با استفاده از فرآیند قالب‌گیری یکپارچه تزریق فرکانس بالا و فشار بالا. آلیاژ آلومینیوم مذاب تحت فشار بالا به داخل قالب تزریق می‌شود تا مستقیماً کانال‌های جریان داخلی پیچیده محصور تشکیل شود. نیازی به اتصال و جوشکاری صفحات بعدی نیست. کانال‌های جریان و بدنه صفحه سرد به صورت یکپارچه تشکیل می‌شوند. براکت‌های نصب، سوراخ‌های رزوه شده و پایه‌های منیفولد را می‌توان در یک قطعه ادغام کرد. این جزء خنک‌کننده مایع یکپارچه ارجح برای ذخیره‌سازی انرژی، منابع تغذیه، IGBTها و کنترل‌کننده‌های الکتریکی با توان بالا است.
نکات برجسته محصول
✅ قالب‌گیری تزریقی یکپارچه، خطر نشت کمتر
در یک فرآیند ریخته‌گری قالب تشکیل می‌شود و درزهای جوش در مقیاس بزرگ صفحات چند لایه را حذف می‌کند. خطر نشت به شدت کاهش می‌یابد. کانال‌های جریان و محفظه با استحکام ساختاری بالا، مقاومت عالی در برابر لرزش و ضربه برای عملکرد طولانی مدت در وسایل نقلیه و کابینت‌های ذخیره‌سازی انرژی ادغام شده‌اند.
✅ انعطاف‌پذیری بالا در طراحی کانال جریان، ادغام چند منظوره
کانال‌های جریان داخلی پیچیده توسط قالب از پیش تعریف شده‌اند. گوشه‌های نصب، پایه‌های رزوه شده، حفره‌های سنسور و پایه‌های منیفولد را می‌توان مستقیماً روی صفحه سرد تشکیل داد. این امر ماشینکاری ثانویه و مونتاژ قطعات را کاهش می‌دهد، رویه‌های مونتاژ را کوتاه می‌کند و هزینه BOM را کاهش می‌دهد.
✅ مقاومت بالا در برابر فشار و استحکام ساختاری عالی
زیرلایه ریخته‌گری با چگالی بالا با استحکام بهتر نسبت به صفحات سرد باد شده. مقاومت عالی در برابر فشار، تغییر شکل کمتر در شرایط کاری صفحه بزرگ و باربر.
✅ مناسب برای تولید انبوه و تحویل پایدار
ریخته‌گری قالب تزریقی فرکانس بالا امکان تشکیل سریع، سازگاری خوب دسته‌ای و بازده پایدار را فراهم می‌کند و مزیت هزینه آشکاری برای سفارشات با حجم بالا دارد.
✅ مواد اختیاری، سازگار با چندین سیال انتقال حرارت
عمدتاً از آلیاژ آلومینیوم ریخته‌گری با هدایت حرارتی خوب استفاده می‌شود. سازگار با ضد یخ اتیلن گلیکول، آب خالص، خنک‌کننده دی‌الکتریک. عملیات سطحی غیرفعال‌سازی و آندایزینگ ضد خوردگی موجود است.
سناریوهای کاربردی
خنک‌کننده مایع PCS ذخیره‌سازی انرژی، کنترل‌کننده‌های الکتریکی انرژی نو، ماژول‌های توان IGBT/SiC با توان بالا، منابع تغذیه ایستگاه شارژ، منابع تغذیه صنعتی با توان بالا، تجهیزات حرارتی با توان بالا خودرو.
مشخصات محصول (قالب، در صورت نیاز تنظیم شود)
- جنس: آلیاژ آلومینیوم ریخته‌گری (AlSi10Mg و غیره)
- فرآیند تشکیل: ریخته‌گری قالب تزریقی فرکانس بالا و فشار بالا، تشکیل یکپارچه
- نوع کانال جریان: کانال‌های پیچیده منحنی داخلی / موازی / برگشتی (سفارشی شده توسط قالب)
- نوع پورت: اتصالات رزوه شده، اتصالات سریع قطع شونده، فلنج اختیاری
- فشار کاری: ≤1.8MPa (نسخه فشار بالا قابل سفارشی‌سازی است)
- عملیات سطح: ریخته‌گری شده، سندبلاست، آندایزینگ، غیرفعال‌سازی ضد خوردگی
- سیال کاری: محلول آبی اتیلن گلیکول، آب خالص، خنک‌کننده دی‌الکتریک
- ویژگی‌های کلیدی: تشکیل یکپارچه، بدون جوش اتصال، استحکام بالا، مناسب برای تولید انبوه
