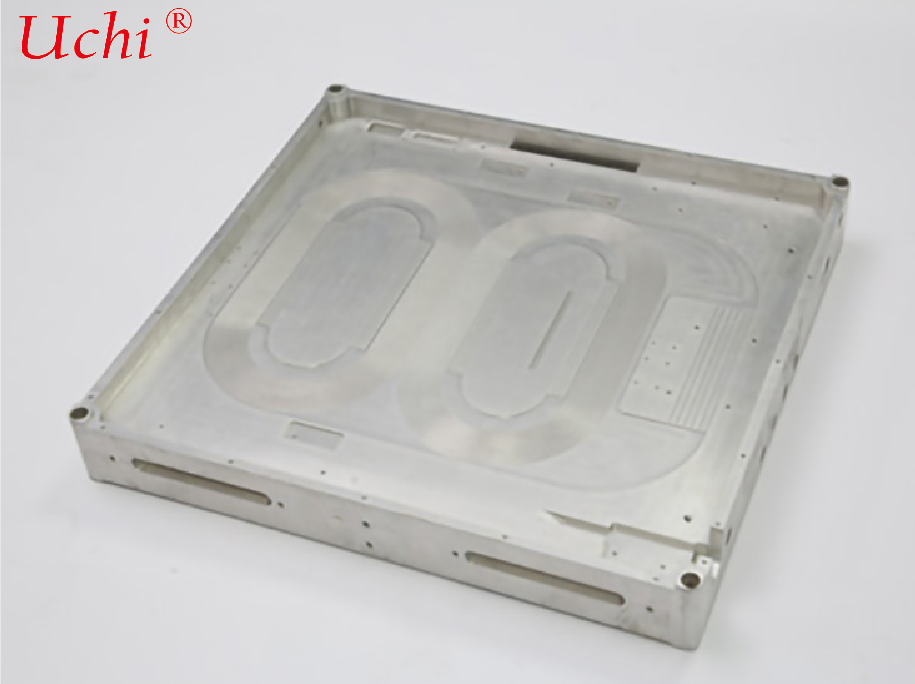

این صفحه سرد مایع دو فیبر 800 وات به طور سفارشی برای لیزرهای فیبر دو دیسک 800 وات توسعه یافته است. دو شیار سیم پیچی فیبر جداگانه روی صفحه برای نگهداری همزمان دو مجموعه سیم پیچ فیبر بهره و منبع حرارت پمپ رزرو شده است. این صفحه حرارت را از دو مسیر نوری به طور همزمان دفع می کند و به کنترل دمای یکنواخت برای هر دو منطقه فیبر دست می یابد و از انحراف توان و افت کیفیت پرتو ناشی از اختلاف دما بین دو مدار فیبر جلوگیری می کند.



دو گزینه فرآیند در دسترس است: صفحه سرد مایع آلومینیومی با لوله مسی تعبیه شده و صفحه سرد مایع از نوع حفره یکپارچه. کانال های جریان دو منطقه ای از طریق شبیه سازی حرارتی CFD جفت شده بهینه شده اند تا راندمان دفع حرارت دو سیم پیچ فیبر را متعادل کنند. شیارهای فیبر با دقت ماشین کاری شده دارای دیواره های صاف و بدون پلیسه هستند تا از خراشیدگی فیبرهای بهره جلوگیری شود. طرح کلی زیرلایه، سوراخ های نصب، پین های موقعیت یابی و پورت های ورودی/خروجی می توانند بر اساس محفظه لیزر به صورت غیر استاندارد سفارشی شوند و برای منابع لیزر دو مسیر نوری یکپارچه مناسب هستند.





✅ دفع حرارت منطقه ای دو دیسک، دمای متعادل برای دو مسیر فیبر دو ایستگاه سیم پیچی فیبر مستقل با طراحی کانال جریان منطقه ای مبتنی بر شبیه سازی. دمای دو گروه فیبر بهره را به طور همزمان کنترل می کند، شکاف دما بین دو مسیر نوری را کاهش می دهد و به طور موثر اثر لنز حرارتی را سرکوب می کند. خروجی توان پایدار لیزر هر دو کانال تضمین می شود و پرتو در طول عملیات مداوم طولانی مدت بدون انحراف باقی می ماند.



✅ انتخاب انعطاف پذیر دو راه حل فرآیند نسخه لوله مسی تعبیه شده: صفحه آلومینیومی تعبیه شده با لوله مسی بدون اکسیژن TP2 بدون درز، با مقاومت فشار بالا و خطر نشت کم، مناسب برای تجهیزات لیزر صنعتی که به طور مداوم کار می کنند. نسخه صفحه سرد حفره ای: صفحه آلومینیومی یکپارچه ساخته شده با فرز حفره CNC و لحیم کاری خلاء، با مساحت تبادل حرارت بیشتر، یکنواختی دمای صفحه برتر و مزیت سبکی قابل توجه.



✅ ماشین کاری دقیق شیار فیبر برای محافظت از فیبر بهره شیارهای محدود کننده فیبر U شکل حک شده با CNC با سطوح صاف و بدون پلیسه برای جلوگیری از سایش پوشش خارجی فیبر. کنترل صافی دقیق زیرلایه، تماس نزدیک بین فیبر و صفحه پایه را تضمین می کند، مقاومت حرارتی تماسی بین سطحی را کاهش می دهد و هدایت حرارتی را تسریع می کند.



✅ مقاومت جریان بهینه شده برای کاهش بار چیلر مسیر جریان بهینه شده برای چیدمان دو منبع حرارتی با افت فشار کلی کم، که مصرف برق پمپ آب در گردش و مصرف انرژی کل سیستم کنترل دمای لیزر را کاهش می دهد.



✅ تشخیص نشت درجه خودرو برای عملکرد پایدار و قابل اعتماد هر محصول نهایی تحت آزمایش نگهداری فشار هیدرواستاتیک و بازرسی نشت هلیوم قرار می گیرد تا خطرات نشت از بین برود. پرداخت طبیعی یا عملیات سطح ضد خوردگی آندایزینگ سخت اختیاری است. سازگار با آب دیونیزه و خنک کننده اتیلن گلیکول برای مقاومت در برابر زنگ زدگی و خوردگی.



✅ سفارشی سازی غیر استاندارد و تأیید سریع نمونه سفارشی سازی طرح کلی، چیدمان کانال جریان و مشخصات کانکتور بر اساس ساختار داخلی لیزر، ابعاد سیم پیچ دو فیبر و توزیع منبع حرارت. نمونه سازی نمونه اولیه، تولید آزمایشی دسته کوچک و تولید انبوه پشتیبانی می شود.





🔹 لیزرهای فیبر دو دیسک موج پیوسته 800 وات 🔹 تجهیزات جوش لیزری، برش لیزری و پردازش ترکیبی لیزری دو مسیر نوری 🔹 اتلاف حرارت یکپارچه برای ماژول های سیم پیچ دو فیبر بهره و منابع پمپ 🔹 مدیریت حرارتی کل دستگاه منابع لیزر فیبر یکپارچه با توان متوسط و کم
