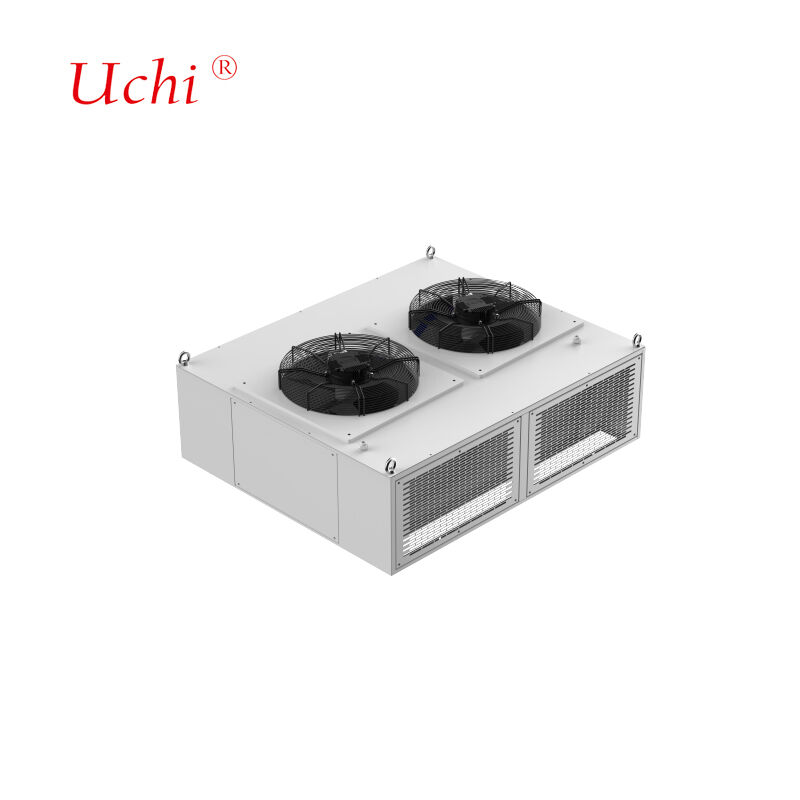

سیستم خنک کننده مایع کامل 720 برای کابین یکسو کننده شارژرهای فوق سریع 720 کیلووات مناسب است.
جزئیات محصول:
| محل منبع: | Dongguan ， Guangdong ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | 600S |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| قدرت شمع شارژ فوق سریع قابل اجرا: | 600 کیلووات | منبع حرارتی برق: | 30 کیلو وات |
|---|---|---|---|
| نوع مایع خنک کننده: | نوع مایع خنک کننده | تعداد ماژول های سیستم: | 15 عدد |
| نرخ جریان تک ماژول: | 6 لیتر در دقیقه | دمای کاهش فرکانس سیستم:: | 60 |
| نیاز منبع تغذیه: | AC 220V ، 50Hz | کلاس حفاظت: | IP54 |
| سر و صدا: | ≤60dB | دمای محیط: | -30 تا 55 درجه سانتیگراد |
| رطوبت: | 5٪ تا 90٪ | ارتفاع: | 2000 متر |
| ابعاد واحد خنک کننده مایع: | 1600×900×475 میلی متر (ارتفاع با احتساب فن ها) | ||
| برجسته کردن: | صفحه خنک کننده مایع 720 کیلووات,شارژر با خنک کننده مایع کامل,سیستم خنک کننده کابین یکسو کننده,full liquid-cooled charging pile,rectifier cabinet cooling system |
||
توضیحات محصول
720kW سیستم خنک کننده پکیج شارژ به صورت مایع
راه حل خنک کننده پیشرفته ای که به طور خاص برای کابینت تنظیم کننده 720 کیلو وات از استایل های شارژ فوق العاده سریع طراحی شده است، عملکرد مدیریت حرارتی برتر را ارائه می دهد.
طراحی ساختاری و پارامترهای فنی
سیستم جامع شامل مبادلات گرما خنک شده مایع، پمپ های گردش، پمپ های ترکیب، مخازن آب، سنسورها، فن ها و سیستم های کنترل.طراحی شده برای نصب بالای کابینت های اصلی شارژر.
مشخصات فنی
- قدرت قابل استفاده از پمپ شارژ فوق سریع: 600kW
- قدرت منبع گرما: 30kW
- نوع مایع خنک کننده: 40٪ محلول اتیلن گلیکول
- تعداد ماژول های سیستم: 18 عدد (سرعت جریان یک ماژول: 6L/min)
- دمای کاهش فرکانس سیستم: 60°C
- نیاز به منبع برق: AC 220V، 50Hz
- کلاس حفاظت: IP54
- روش ارتباط با کابینت الکتریکی: RS485 (پروتکل Modbus RTU)
- سر و صدا: ≤60dB
- دمای محیط: -30~55°C
- رطوبت: 5%~90%
- ارتفاع: ≤2000 متر
- ابعاد واحد خنک کننده مایع: 1600*900*475mm (ارتفاع شامل فن)
طراحی رادیاتور صفحه ی سرد
طراحی کانال جریان داخلی سفارشی بر اساس داده های مصرف برق مشتری و الگوهای توزیع گرما.فرآیند مهندسی ما شامل تجزیه و تحلیل شبیه سازی جامع با تنظیمات پارامتر تکراری برای دستیابی به اهداف مطلوب عملکرد حرارتی و هیدرولیکی است.
ظرفیت تجهیزات تولید
| نوع تجهیزات | مقدار | پارامترهای فنی |
|---|---|---|
| کوره برزنی تونل | 2 واحد | حداکثر ابعاد جوش: 1000mm (W) * 250mm (H) ، طول نامحدود حداکثر دمای جوش: 950°C مواد قابل استفاده: مس، آلومینیوم |
| کوره ی فراز کننده خلاء | 2 واحد | حداکثر ابعاد جوش: 800mm * 1200mm * 800mm حداکثر دمای جوش: 1200°C مواد قابل استفاده: مس، آلومینیوم، فولاد ضد زنگ |
| تجهیزات تشخیص نشت هلیوم | 2 واحد | حداکثر ابعاد آزمایش: 2500mm * 750mm * 700mm محدوده فشار آزمایش: 0-3MPa دقت آزمایش: 2g/سال یا ≤1*10−6 Pa*m3/s |
| تجهیزات آزمایش هیدروستاتیک | 2 واحد | حداکثر ابعاد آزمایش: 2500mm * 1500mm * 1000mm محدوده فشار آزمایش: 0-5MPa |
| تجهیزات آزمایش پنوماتیک | 2 واحد | حداکثر ابعاد تست: نامحدود محدوده فشار آزمایش: 0-5MPa دقت آزمایش: 1Pa |
تکنولوژی پیشرفته بریزینگ
فرآیند جوشاندن خلاء ما، صفحه های آلومینیومی را با استفاده از فلز پرکننده با نقطه ذوب پایین تر از مواد پایه، به هم می پیوندد، و مفاصل بسیار قوی بدون جریان خوردگی باقیمانده ایجاد می کند.این تکنولوژی پیشرفته باعث گرمایش یکسانی می شود، کنترل دما دقیق، نیاز بعد از تمیز کردن را از بین می برد و تحریف قطعات را به حداقل می رساند.
تکنولوژی سیستم خنک کننده مایع
سیستم های خنک کننده مایع با قدرت بالا نیاز به حرارتی دارند که قادر به جذب سریع گرما باشند.سیستم های ما مقدار زیادی از گرما را از طریق جریان مایع منتقل می کنند، قادر به دفع گرما از چند صد وات تا بیش از یک کیلووات است.
انواع بشکهای سرد مایع
- صفحه سرد مایع لوله دفن شده:تولید شده توسط صفحات شکاف، دفن و جوش نلی های مس در داخل، سپس مهر و موم hermetically از طریق جوش. اطمینان از محکم شدن مایع قابل اعتماد، ایمنی عملیاتی،و هموار بودن بالا برای تماس حرارتی عالی.
- صفحه سرد مایع لوله ای:تولید شده با جاسازی لوله های مس روی سطوح صفحه آلومینیومی با استفاده از جوش و یا فرآیند های اتصال، با کنترل دقیق سطح برای مقاومت حرارتی حداقل.
- صفحه سرد مایع نوع کانال:کانال های جریان داخلی که بر روی زیربناهای مس یا آلومینیومی از طریق حفاری، اکستروز و ماشینکاری دقیق شکل می گیرند، با استفاده از جوش اصطکاک یا جوش دمای بالا مهر و موم می شوند.
- بلوک خنک کننده مایع:برای از بین بردن گرما در تراشه های قدرتمند با کانال های جریان داخلی ایجاد شده از طریق تکنولوژی باله های skiving برای به حداکثر رساندن سطح تبادل گرما.
محصولات خنک کننده مخصوص مواد
محصولات خنک کننده مایع از مس:GB200 ماژول خنک کننده مایع، ماژول خنک کننده مایع H20، ماژول خنک کننده مایع ماژول نوری، و دیگر صفحات سرد مس. سازگار با مس فسفر، بر اساس نقره،جوش های مبتنی بر نیکل و طلا.
محصولات خنک کننده مایع آلومینیومی:رادیاتور سیفون LTS، جعبه خنک کننده مایع کنترل الکترونیک ریخته شده، صفحه خنک کننده مایع محکم برق، صفحه خنک کننده مایع کنترل الکترونیکی موتور، رادیاتور 6G-3DRVC،و سایر رادیاتورهای خنک کننده مایع بریز شده.
محصولات خنک کننده مایع از فولاد ضد زنگ:انبوه خنک کننده مایع، ماژول خنک کننده مایع DIMM، و سایر انبوه خنک کننده مایع فولاد ضد زنگ.
کاربردهای کلیدی
- لیزر و تجهیزات پزشکی
- خنک سازی باتری های برق خودرو
- لوازم الکترونیکی قدرت و دستگاه های محرک
- سیستم های انتقال مایکروویو 5G
- سیستم های انرژی تجدید پذیر
- IGBT و سیستم های نیمه هادی قدرت
- مراکز داده و کاربردهای برق صنعتی
- سیستم های دفاعی و الکترونیک هواپیمایی
- سلول های سوختی و سیستم های کششی
تضمین کیفیت
ما استانداردهای کیفیت سختگیرانه ای را با تجهیزات آزمایشی جامع حفظ می کنیم که شامل:
- 1 دستگاه اندازه گیری مختصات
- 1 دستگاه پروژکتور
- دو دستگاه آزمایش فشار بالا آب
- 4 دستگاه آزمایش مقاومت حرارتی
- 2 دستگاه آزمایش نشت مایع
تعهد به خدمات مشتری
- پاسخ سریع به تمام سوالات
- قیمت رقابتی با کیفیت تضمین شده
- برنامه ریزی تولید کارآمد
- راه حل های حمل و نقل بهینه
- پشتیبانی فنی جامع
پرسش های مکرر
شما شرکت تجاری هستید یا تولید کننده؟ما یک تولید کننده حرفه ای از حرارتی سینک و آب سرد کردن صفحات با تجربه گسترده و یک تیم فنی قوی، با ویژگی های تولید خودکار و مکانیزه.
قبلاً کالاها را صادر کرده اید و به کدام مناطق؟60 درصد کل تولید ما به ژاپن، هند، انگلستان، کانادا، ایالات متحده و برزیل صادر می شود.
چند تا کارمند دارید؟حدود 100 کارمند در بخش های فروش، خرید، مهندسی، QA، انبار و تولید.
اگه با طرح موافق باشيم ميتونيد نمونه ها رو ارائه بديد؟بله، ما نمونه ها را برای تایید قبل از تولید انبوه، همراه با نقشه های فنی در صورت نیاز، ارائه می دهیم.
از چه روش هاي بسته بندي استفاده مي کنيد؟بسته بندی سفارشی با کارتون های معمولی و پارچه ضد فشرده یا کارتون های چوبی برای حفاظت بهینه در طول حمل و نقل.
آیا برای مسائل مربوط به محصول پشتیبانی فنی می کنید؟تمام محصولات قبل از ارسال به طور کامل بازرسی می شوند. برای هر گونه مشکل، ما راه حل های فنی فوری را ارائه می دهیم.
