سیستم خنک کننده مایع کانکتور شارژ برای مدیریت حرارتی اسلحه شارژ استفاده می شود
جزئیات محصول:
| محل منبع: | Dongguan ， Guangdong ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | کانکتور شارژ سیستم خنک کننده مایع |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| برجسته کردن: | کانکتور شارژ سیستم خنک کننده مایع,تفنگ شارژ کننده مدیریت حرارتی,محلول حرارتی صفحه خنک کننده مایع,thermal management charging gun,liquid cooling plate thermal solution |
||
|---|---|---|---|
توضیحات محصول

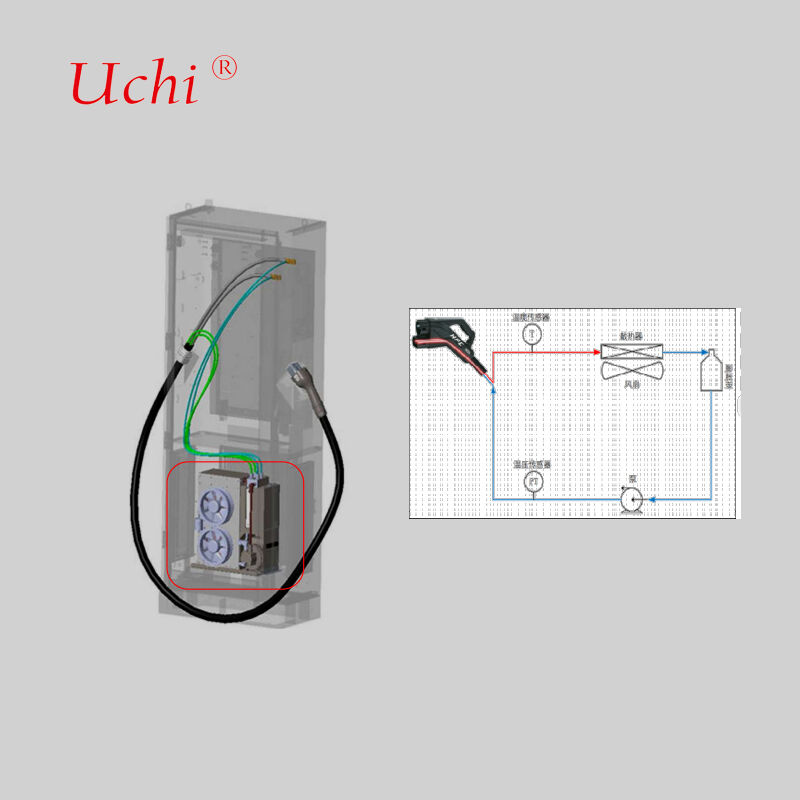

سیستم خنک کننده مایع برای مدیریت حرارتی کانکتور شارژ
سیستم خنک کننده مایع پیشرفته ای که به طور خاص برای مدیریت حرارتی تفنگ های شارژ در کاربردهای شارژ قدرت بالا طراحی شده است.
اجزای سیستم و ساختار
- سیستم جامع از جمله مبادلات گرما خنک شده با مایع، پمپ های گردش، پمپ های آرایش، مخازن آب، سنسورها، فن ها و سیستم های کنترل
- طراحی شده برای نصب بر روی کابینت های اصلی شارژ
- مناسب برای کابینت های 600KW ultra-fast charging pile rectifier
زمینه های کاربرد
به طور عمده برای مدیریت حرارتی تفنگ های شارژ استفاده می شود. این سیستم دارای طراحی فشرده برای نصب در داخل سنگ های شارژ، نگهداری آسان،و پیکربندی های سفارشی بر اساس نیازهای مشتریکنترل سیستم از طریق PLC یا میکرو کامپیوتری تک تراشه با ارتباطات RS-485 به میزبان.
سازگار با اسلحه های شارژ مایع خنک شده موجود برای قدرت متعدد: 1.5/1.8/2.4/4.5/6.5/9.5 kW، با کانکتورهای سازگار با کابل های شارژ و کانکتورهای اصلی.
طراحی رادیاتور صفحه ی سرد
طراحی کانال جریان داخلی سفارشی بر اساس داده های مصرف برق مشتری و الگوهای توزیع گرما.فرآیند مهندسی ما شامل تجزیه و تحلیل شبیه سازی جامع با تنظیمات پارامتر تکراری برای دستیابی به اهداف مطلوب عملکرد حرارتی و هیدرولیکی است.
ظرفیت تجهیزات تولید
| نوع تجهیزات | مقدار | پارامترهای فنی |
|---|---|---|
| کوره برزنی تونل | 2 واحد | حداکثر ابعاد جوش: 1000mm (W) * 250mm (H) ، طول نامحدود حداکثر دمای جوش: 950°C مواد قابل استفاده: مس، آلومینیوم |
| کوره ی فراز کننده خلاء | 2 واحد | حداکثر ابعاد جوش: 800mm * 1200mm * 800mm حداکثر دمای جوش: 1200°C مواد قابل استفاده: مس، آلومینیوم، فولاد ضد زنگ |
| تجهیزات تشخیص نشت هلیوم | 2 واحد | حداکثر ابعاد آزمایش: 2500mm * 750mm * 700mm محدوده فشار آزمایش: 0-3MPa دقت آزمایش: 2g/سال یا ≤1*10−6 Pa*m3/s |
| تجهیزات آزمایش هیدروستاتیک | 2 واحد | حداکثر ابعاد آزمایش: 2500mm * 1500mm * 1000mm محدوده فشار آزمایش: 0-5MPa |
| تجهیزات آزمایش پنوماتیک | 2 واحد | حداکثر ابعاد تست: نامحدود محدوده فشار آزمایش: 0-5MPa دقت آزمایش: 1Pa |
تکنولوژی پیشرفته بریزینگ
فرآیند جوشاندن خلاء ما، صفحه های آلومینیومی را با استفاده از فلز پرکننده با نقطه ذوب پایین تر از مواد پایه، به هم می پیوندد، و مفاصل بسیار قوی بدون جریان خوردگی باقیمانده ایجاد می کند.این تکنولوژی پیشرفته باعث گرمایش یکسانی می شود، کنترل دما دقیق، نیاز بعد از تمیز کردن را از بین می برد و تحریف قطعات را به حداقل می رساند.
تکنولوژی سیستم خنک کننده مایع
سیستم های خنک کننده مایع با قدرت بالا نیاز به حرارتی دارند که قادر به جذب سریع گرما باشند.سیستم های ما مقدار زیادی از گرما را از طریق جریان مایع منتقل می کنند، قادر به دفع گرما از چند صد وات تا بیش از یک کیلووات است.
انواع بشکهای سرد مایع
- صفحه سرد مایع لوله دفن شده:تولید شده توسط صفحات شکاف، دفن و جوش نلی های مس در داخل، سپس مهر و موم hermetically از طریق جوش. اطمینان از محکم شدن مایع قابل اعتماد، ایمنی عملیاتی،و هموار بودن بالا برای تماس حرارتی عالی.
- صفحه سرد مایع لوله ای:تولید شده با جاسازی لوله های مس روی سطوح صفحه آلومینیومی با استفاده از جوش و یا فرآیند های اتصال، با کنترل دقیق سطح برای مقاومت حرارتی حداقل.
- صفحه سرد مایع نوع کانال:کانال های جریان داخلی که بر روی زیربناهای مس یا آلومینیومی از طریق حفاری، اکستروز و ماشینکاری دقیق شکل می گیرند، با استفاده از جوش اصطکاک یا جوش دمای بالا مهر و موم می شوند.
- بلوک خنک کننده مایع:برای از بین بردن گرما در تراشه های قدرتمند با کانال های جریان داخلی ایجاد شده از طریق تکنولوژی باله های skiving برای به حداکثر رساندن سطح تبادل گرما.
محصولات خنک کننده مخصوص مواد
محصولات خنک کننده مایع از مس:GB200 ماژول خنک کننده مایع، ماژول خنک کننده مایع H20، ماژول خنک کننده مایع ماژول نوری، و دیگر صفحات سرد مس. سازگار با مس فسفر، بر اساس نقره،جوش های مبتنی بر نیکل و طلا.
محصولات خنک کننده مایع آلومینیومی:رادیاتور سیفون LTS، جعبه خنک کننده مایع کنترل الکترونیک ریخته شده، صفحه خنک کننده مایع محکم برق، صفحه خنک کننده مایع کنترل الکترونیکی موتور، رادیاتور 6G-3DRVC،و سایر رادیاتورهای خنک کننده مایع بریز شده.
محصولات خنک کننده مایع از فولاد ضد زنگ:انبوه خنک کننده مایع، ماژول خنک کننده مایع DIMM، و سایر انبوه خنک کننده مایع فولاد ضد زنگ.
کاربردهای کلیدی
- لیزر و تجهیزات پزشکی
- خنک سازی باتری های برق خودرو
- لوازم الکترونیکی قدرت و دستگاه های محرک
- سیستم های انتقال مایکروویو 5G
- سیستم های انرژی تجدید پذیر
- IGBT و سیستم های نیمه هادی قدرت
- مراکز داده و کاربردهای برق صنعتی
- سیستم های دفاعی و الکترونیک هواپیمایی
- سلول های سوختی و سیستم های کششی
تضمین کیفیت
ما استانداردهای کیفیت سختگیرانه ای را با تجهیزات آزمایشی جامع حفظ می کنیم که شامل:
- 1 دستگاه اندازه گیری مختصات
- 1 دستگاه پروژکتور
- دو دستگاه آزمایش فشار بالا آب
- 4 دستگاه آزمایش مقاومت حرارتی
- 2 دستگاه آزمایش نشت مایع
تعهد به خدمات مشتری
- پاسخ سریع به تمام سوالات
- قیمت رقابتی با کیفیت تضمین شده
- برنامه ریزی تولید کارآمد
- راه حل های حمل و نقل بهینه
- پشتیبانی فنی جامع
پرسش های مکرر
شما شرکت تجاری هستید یا تولید کننده؟ما یک تولید کننده حرفه ای از حرارتی سینک و آب سرد کردن صفحات با تجربه گسترده و یک تیم فنی قوی، با ویژگی های تولید خودکار و مکانیزه.
قبلاً کالاها را صادر کرده اید و به کدام مناطق؟60 درصد کل تولید ما به ژاپن، هند، انگلستان، کانادا، ایالات متحده و برزیل صادر می شود.
چند تا کارمند دارید؟حدود 100 کارمند در بخش های فروش، خرید، مهندسی، QA، انبار و تولید.
اگه با طرح موافق باشيم ميتونيد نمونه ها رو ارائه بديد؟بله، ما نمونه ها را برای تایید قبل از تولید انبوه، همراه با نقشه های فنی در صورت نیاز، ارائه می دهیم.
از چه روش هاي بسته بندي استفاده مي کنيد؟بسته بندی سفارشی با کارتون های معمولی و پارچه ضد فشرده یا کارتون های چوبی برای حفاظت بهینه در طول حمل و نقل.
آیا برای مسائل مربوط به محصول پشتیبانی فنی می کنید؟تمام محصولات قبل از ارسال به طور کامل بازرسی می شوند. برای هر گونه مشکل، ما راه حل های فنی فوری را ارائه می دهیم.
