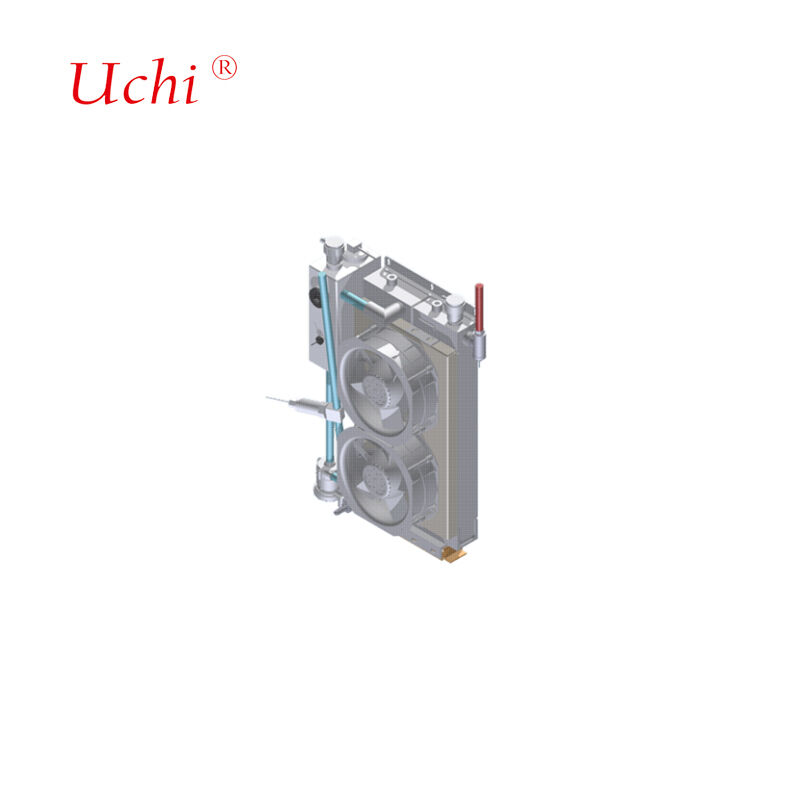

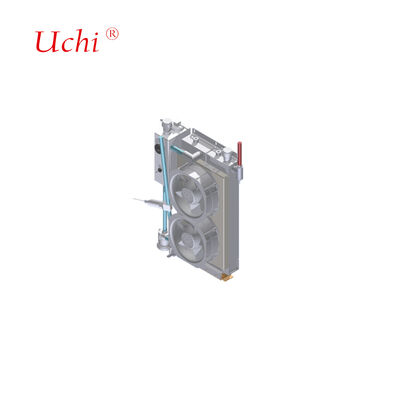

سیستم خنک کننده مایع از استیک شارژ کاملا مایع خنک کننده با اسلحه های خنک کننده مایع با درجه بندی 400A تا 600A سازگار است
جزئیات محصول:
| محل منبع: | Dongguan ， Guangdong ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | 800S-1 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| جریان تفنگ مایع خنک کننده قابل اجرا: | 400 تا 600 آمپر | منبع حرارتی برق: | 1.8 کیلو وات |
|---|---|---|---|
| نوع مایع خنک کننده: | محلول اتیلن گلیکول یا روغن سیلیکون | سر و صدا: | ≤60dB |
| دمای محیط عملیاتی: | -35 تا 55 درجه سانتیگراد | دمای محیط: | -30 تا 55 درجه سانتی گراد |
| رطوبت: | 5٪ تا 90٪ | ارتفاع: | 2000 متر |
| ابعاد واحد خنک کننده مایع: | 350×180×550 میلیمتر (W*L*H) | ولتاژ ورودی: | 24 ولت دی سی |
| جریان ورودی: | ≤10A | نرخ جریان: | 0 تا 5 لیتر در دقیقه |
| برجسته کردن: | سیستم خنک کننده مایع برای انبار شارژ,شارژر کاملاً مایع خنکشونده,تفنگ های خنک کننده مایع 400A تا 600A |
||
توضیحات محصول
سیستم خنک کننده مایع برای برنامه های شارژ جریان بالا
سیستم پیشرفته ای که کاملاً با مایع خنک می شود و با تفنگ های خنک شده با مایع از 400A تا 600A سازگار است، برای ترمینال های شارژ فوق سریع طراحی شده است.
معماری سیستم
راه حل خنک کننده جامع شامل رادیاتورهای خنک کننده مایع، پمپ های گردش، پمپ های آرایش، مخازن آب، سنسورها، فن ها و سیستم های کنترل یکپارچه.طراحی شده برای نصب در پایین در مایع خنک شده با قابلیت های سفارشی سازی کامل.
مشخصات فنی
- سازگاری تفنگ خنک کننده مایع: 400A تا 600A
- قدرت منبع گرما: 1.8KW
- گزینه های مایع خنک کننده: محلول اتیلن گلیکول یا روغن سیلیکون
- محدوده دمای کار: -35°C تا 55°C
- ولتاژ ورودی: 24V DC؛ جریان ورودی: ≤10A؛ سرعت جریان: 0-5L/min
- رابط ارتباطی: 485 (پروتکل Modbus RTU)
- سطح سر و صدا: ≤60dB
- شرایط محیطی: -30°C تا 55°C؛ رطوبت: 5% تا 90%؛ ارتفاع: ≤2000m
- ابعاد واحد: 350mm (W) × 180mm (L) × 550mm (H)
مهندسی رادیاتور صفحه ی سرد
طراحی کانال جریان داخلی سفارشی که از طریق تجزیه و تحلیل شبیه سازی جامع بهینه شده است.فرآیند مهندسی ما شامل تنظیم پارامترهای تکراری برای دستیابی به اهداف مطلوب عملکرد حرارتی و هیدرولیکی است.
ظرفیت تجهیزات تولید
| نوع تجهیزات | مقدار | پارامترهای فنی |
|---|---|---|
| کوره برزنی تونل | 2 واحد | حداکثر ابعاد جوش: 1000mm (W) * 250mm (H) ، طول نامحدود حداکثر دمای جوش: 950°C مواد قابل استفاده: مس، آلومینیوم |
| کوره ی فراز کننده خلاء | 2 واحد | حداکثر ابعاد جوش: 800mm * 1200mm * 800mm حداکثر دمای جوش: 1200°C مواد قابل استفاده: مس، آلومینیوم، فولاد ضد زنگ |
| تجهیزات تشخیص نشت هلیوم | 2 واحد | حداکثر ابعاد آزمایش: 2500mm * 750mm * 700mm محدوده فشار آزمایش: 0-3MPa دقت آزمایش: 2g/سال یا ≤1*10−6 Pa*m3/s |
| تجهیزات آزمایش هیدروستاتیک | 2 واحد | حداکثر ابعاد آزمایش: 2500mm * 1500mm * 1000mm محدوده فشار آزمایش: 0-5MPa |
| تجهیزات آزمایش پنوماتیک | 2 واحد | حداکثر ابعاد تست: نامحدود محدوده فشار آزمایش: 0-5MPa دقت آزمایش: 1Pa |
تکنولوژی پیشرفته بریزینگ
فرآیند جوشاندن خلاء ما، صفحه های آلومینیومی را با استفاده از فلز پرکننده با نقطه ذوب پایین تر از مواد پایه، به هم می پیوندد، و مفاصل بسیار قوی بدون جریان خوردگی باقیمانده ایجاد می کند.این تکنولوژی پیشرفته باعث گرمایش یکسانی می شود، کنترل دما دقیق، نیاز بعد از تمیز کردن را از بین می برد و تحریف قطعات را به حداقل می رساند.
تکنولوژی سیستم خنک کننده مایع
سیستم های خنک کننده مایع با قدرت بالا نیاز به حرارتی دارند که قادر به جذب سریع گرما باشند.سیستم های ما مقدار زیادی از گرما را از طریق جریان مایع منتقل می کنند، قادر به دفع گرما از چند صد وات تا بیش از یک کیلووات است.
انواع بشکهای سرد مایع
- صفحه سرد مایع لوله دفن شده:تولید شده توسط صفحات شکاف، دفن و جوش نلی های مس در داخل، سپس مهر و موم hermetically از طریق جوش. اطمینان از محکم شدن مایع قابل اعتماد، ایمنی عملیاتی،و هموار بودن بالا برای تماس حرارتی عالی.
- صفحه سرد مایع لوله ای:تولید شده با جاسازی لوله های مس روی سطوح صفحه آلومینیومی با استفاده از جوش و یا فرآیند های اتصال، با کنترل دقیق سطح برای مقاومت حرارتی حداقل.
- صفحه سرد مایع نوع کانال:کانال های جریان داخلی که بر روی زیربناهای مس یا آلومینیومی از طریق حفاری، اکستروز و ماشینکاری دقیق شکل می گیرند، با استفاده از جوش اصطکاک یا جوش دمای بالا مهر و موم می شوند.
- بلوک خنک کننده مایع:برای از بین بردن گرما در تراشه های قدرتمند با کانال های جریان داخلی ایجاد شده از طریق تکنولوژی باله های skiving برای به حداکثر رساندن سطح تبادل گرما.
راه حل های خنک کننده خاص مواد
محصولات خنک کننده مایع ذوب شده از مس
GB200 ماژول خنک کننده مایع، ماژول خنک کننده مایع H20، ماژول خنک کننده مایع ماژول نوری، و دیگر صفحات سرد مس. سازگار با مس فسفر، بر اساس نقره،جوش های مبتنی بر نیکل و طلا.
محصولات خنک کننده مایع آلومینیومی
رادیاتور سیفون LTS، جعبه خنک کننده مایع کنترل الکترونیک ریخته شده، صفحه خنک کننده مایع محکم برق، صفحه خنک کننده مایع کنترل الکترونیکی موتور، رادیاتور 6G-3DRVC،و سایر رادیاتورهای خنک کننده مایع بریز شده.
محصولات خنک کننده مایع از فولاد ضد زنگ
انبوه خنک کننده مایع، ماژول خنک کننده مایع DIMM، و سایر انبوه خنک کننده مایع فولاد ضد زنگ.
کاربردهای کلیدی
- لیزر و تجهیزات پزشکی
- خنک سازی باتری های برق خودرو
- لوازم الکترونیکی قدرت و دستگاه های محرک
- سیستم های انتقال مایکروویو 5G
- سیستم های انرژی تجدید پذیر
- IGBT و سیستم های نیمه هادی قدرت
- مراکز داده و کاربردهای برق صنعتی
- سیستم های دفاعی و الکترونیک هواپیمایی
- سلول های سوختی و سیستم های کششی
تضمین کیفیت
ما استانداردهای کیفیت سختگیرانه ای را با تجهیزات آزمایشی جامع حفظ می کنیم که شامل:
- 1 دستگاه اندازه گیری مختصات
- 1 دستگاه پروژکتور
- دو دستگاه آزمایش فشار بالا آب
- 4 دستگاه آزمایش مقاومت حرارتی
- 2 دستگاه آزمایش نشت مایع
تعهد به خدمات مشتری
- پاسخ سریع به تمام سوالات
- قیمت رقابتی با کیفیت تضمین شده
- برنامه ریزی تولید کارآمد
- راه حل های حمل و نقل بهینه
- پشتیبانی فنی جامع
پرسش های مکرر
شما شرکت تجاری هستید یا تولید کننده؟
ما یک تولید کننده حرفه ای از حرارتی سینک و آب سرد کردن صفحات با تجربه گسترده و یک تیم فنی قوی، با ویژگی های تولید خودکار و مکانیزه.
قبلاً کالاها را صادر کرده اید و به کدام مناطق؟
60 درصد کل تولید ما به ژاپن، هند، انگلستان، کانادا، ایالات متحده و برزیل صادر می شود.
چند تا کارمند دارید؟
حدود 100 کارمند در بخش های فروش، خرید، مهندسی، QA، انبار و تولید.
اگه با طرح موافق باشيم ميتونيد نمونه ها رو ارائه بديد؟
بله، ما نمونه ها را برای تایید قبل از تولید انبوه، همراه با نقشه های فنی در صورت نیاز، ارائه می دهیم.
از چه روش هاي بسته بندي استفاده مي کنيد؟
بسته بندی سفارشی با کارتون های معمولی و پارچه ضد فشرده یا کارتون های چوبی برای حفاظت بهینه در طول حمل و نقل.
آیا برای مسائل مربوط به محصول پشتیبانی فنی می کنید؟
تمام محصولات قبل از ارسال به طور کامل بازرسی می شوند. برای هر گونه مشکل، ما راه حل های فنی فوری را ارائه می دهیم.
