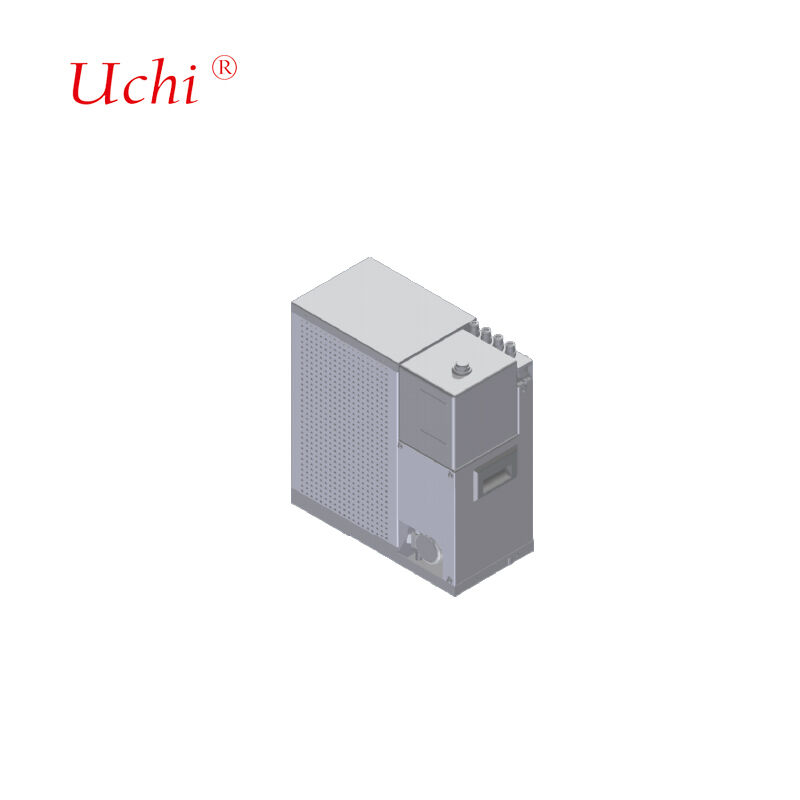

شارژر کاملاً مایع خنکشونده با سیستم خنککننده مایع و منبع حرارتی 2.4 کیلووات
جزئیات محصول:
| محل منبع: | Dongguan ， Guangdong ، چین |
| نام تجاری: | Uchi |
| گواهی: | SMC |
| شماره مدل: | 2.4 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 عدد |
|---|---|
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T، پی پال، وسترن یونیون، مانی گرام |
| قابلیت ارائه: | 50000000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| منبع حرارتی برق: | 2.4 کیلو وات | نوع مایع خنک کننده: | محلول اتیلن گلیکول یا روغن سیلیکون |
|---|---|---|---|
| جریان تفنگ مایع خنک کننده قابل اجرا: | 600 آمپر تا 800 آمپر (کابل شارژ 5 تا 7 متر، 600 آمپر برای تفنگ تکی) | سر و صدا: | ≤60dB |
| دمای محیط: | -30 تا 55 درجه سانتیگراد | رطوبت: | 5٪ تا 90٪ |
| ارتفاع: | 2000 متر | ابعاد واحد خنک کننده مایع: | 380×220×550 میلیمتر (W*L*H) |
| ولتاژ ورودی: | 24 ولت دی سی | جریان ورودی: | ≤10A |
| نرخ جریان: | 0 تا 5 لیتر در دقیقه | ||
| برجسته کردن: | صفحه خنککننده مایع با توان 2.4 کیلووات,شارژر کاملاً مایع خنکشونده,سیستم خنککننده مایع با منبع حرارتی,fully liquid-cooled charging stack,liquid cooling system with heat source |
||
توضیحات محصول
سیستم پشته شارژ کاملاً خنک کننده مایع
سیستم خنک کننده مایع پیشرفته با منبع حرارت 2.4 کیلووات که برای کاربردهای شارژ فوق سریع طراحی شده است.
نمای کلی سیستم
محلول جامع خنک کننده مایع متشکل از رادیاتورها، پمپ های گردشی، پمپ های آرایشی، مخازن آب، سنسورها، فن ها و سیستم های کنترلی. طراحی شده برای نصب در پایین شمع های شارژ مایع خنک شونده با قابلیت سفارشی سازی کامل.
- کاربرد:پایانه های شارژ فوق سریع خنک شونده با مایع
مشخصات فنی
- جریان تفنگ خنک کننده مایع: 600 آمپر تا 800 آمپر (کابل شارژ 5-7 متر، 600 آمپر برای یک تفنگ)
- قدرت منبع حرارتی: 2.4 کیلووات
- نوع خنک کننده: محلول اتیلن گلیکول یا روغن سیلیکون
- دمای محیط کار: -40 تا 55 درجه سانتیگراد
- ولتاژ ورودی: 24 ولت DC; جریان ورودی: ≤10A; سرعت جریان: 0 تا 5 لیتر در دقیقه
- ارتباط: 485 (پروتکل Modbus RTU)
- سطح نویز: ≤60dB
- دمای محیط: -30 تا 55 درجه سانتی گراد
- رطوبت: 5% تا 90%
- ارتفاع: ≤2000 متر
- ابعاد دستگاه: 380×220×550mm (W×L×H)
طراحی رادیاتور صفحه سرد
طراحی کانال جریان داخلی سفارشی بر اساس داده های مصرف برق مشتری و الگوهای توزیع گرما. فرآیند مهندسی ما شامل تجزیه و تحلیل شبیه سازی جامع با تنظیم پارامترهای تکراری برای دستیابی به اهداف عملکرد حرارتی و هیدرولیکی بهینه است.
قابلیت های تجهیزات تولیدی
| نوع تجهیزات | مقدار | پارامترهای فنی |
|---|---|---|
| کوره لحیم کاری تونلی | 2 واحد | حداکثر ابعاد جوش: 1000mm (W) * 250mm (H)، طول نامحدود حداکثر دمای جوش: 950 درجه سانتیگراد مواد قابل اجرا: مس، آلومینیوم |
| کوره لحیم کاری خلاء | 2 واحد | حداکثر ابعاد جوش: 800mm * 1200mm * 800mm حداکثر دمای جوش: 1200 ℃ مواد قابل اجرا: مس، آلومینیوم، فولاد ضد زنگ |
| تجهیزات تشخیص نشت هلیوم | 2 واحد | حداکثر ابعاد تست: 2500 میلی متر * 750 میلی متر * 700 میلی متر محدوده فشار تست: 0-3MPa دقت تست: 2 گرم در سال یا ≤1*10-6 Pa*m³/s |
| تجهیزات تست هیدرواستاتیک | 2 واحد | حداکثر ابعاد تست: 2500 میلی متر * 1500 میلی متر * 1000 میلی متر محدوده فشار تست: 0-5MPa |
| تجهیزات تست پنوماتیک | 2 واحد | حداکثر ابعاد تست: نامحدود محدوده فشار تست: 0-5MPa دقت تست: 1Pa |
فناوری لحیم کاری پیشرفته
فرآیند لحیم کاری خلاء ما به صفحات آلومینیومی با استفاده از فلز پرکننده با نقطه ذوب پایین تر از مواد پایه متصل می شود و اتصالات بسیار قوی بدون شار خورنده باقیمانده ایجاد می کند. این فناوری پیشرفته گرمایش یکنواخت، کنترل دقیق دما، حذف نیازهای پس از تمیز کردن، و به حداقل رساندن اعوجاج قطعات را فراهم می کند.
تکنولوژی سیستم خنک کننده مایع
سیستم های خنک کننده مایع با قدرت بالا به سینک های حرارتی با قابلیت جذب سریع گرما نیاز دارند. با استفاده از ظرفیت گرمای ویژه بالای مایعات، سیستمهای ما مقادیر زیادی گرما را از طریق جریان مایع منتقل میکنند که قادر به دفع گرما از چند صد وات تا بیش از یک کیلووات است.
انواع بشقاب سرد مایع
- صفحه سرد مایع با لوله مدفون:ساخته شده توسط صفحات شیار، دفن و جوش لوله های مسی در داخل، و سپس مهر و موم هرمتیک از طریق جوش. سفتی قابل اعتماد مایع، ایمنی عملیاتی و صافی بالا را برای تماس حرارتی عالی تضمین می کند.
- صفحه سرد مایع با لوله درج شده:با تعبیه لوله های مسی بر روی سطوح ورق آلومینیومی با استفاده از فرآیندهای جوشکاری یا اتصال، با کنترل دقیق صافی برای حداقل مقاومت حرارتی تولید می شود.
- صفحه سرد مایع نوع کانال:کانالهای جریان داخلی که از طریق حفاری، اکستروژن و ماشینکاری دقیق بر روی بسترهای مسی یا آلومینیومی تشکیل میشوند و از طریق جوشکاری اصطکاکی یا لحیم کاری در دمای بالا آب بندی میشوند.
- بلوک خنک کننده مایع:برای اتلاف گرمای تراشه با توان بالا با کانالهای جریان داخلی ایجاد شده از طریق فناوری پرههای اسکیت برای به حداکثر رساندن سطح تبادل حرارت.
محصولات خنک کننده مخصوص مواد
محصولات خنک کننده مایع لحیم کاری مسی:ماژول خنک کننده مایع GB200، ماژول خنک کننده مایع H20، ماژول خنک کننده مایع ماژول نوری و سایر صفحات سرد مسی. سازگار با لحیم های مس فسفر، بر پایه نقره، پایه نیکل و بر پایه طلا.
محصولات خنک کننده مایع با لحیم کاری آلومینیومی:رادیاتور سیفون LTS، جعبه خنک کننده مایع کنترل الکترونیکی دایکاست، صفحه خنک کننده مایع با مهر منبع تغذیه، صفحه خنک کننده مایع کنترل الکترونیکی موتور، رادیاتور 6G-3DRVC و سایر رادیاتورهای خنک کننده مایع لحیم کاری شده.
محصولات خنک کننده مایع لحیم شده با فولاد ضد زنگ:منیفولد خنک کننده مایع، ماژول خنک کننده مایع DIMM و سایر منیفولدهای خنک کننده مایع از جنس استنلس استیل.
برنامه های کاربردی کلیدی
- لیزر و تجهیزات پزشکی
- خنک کننده بسته باتری برق EV
- الکترونیک قدرت و دستگاه های محرک موتور
- سیستم های انتقال 5G مایکروویو
- سیستم های انرژی تجدیدپذیر
- IGBT و سیستم های نیمه هادی قدرت
- مراکز داده و کاربردهای برق صنعتی
- سیستم های دفاعی و اویونیک
- پیل های سوختی و سیستم های کششی
تضمین کیفیت
ما استانداردهای کیفی دقیقی را با تجهیزات آزمایش جامع از جمله:
- 1 دستگاه اندازه گیری مختصات
- 1 ابزار پروژکتور
- 2 دستگاه تست فشار قوی آب
- 4 دستگاه تست مقاومت حرارتی
- 2 دستگاه تست نشت مایع
تعهد خدمات به مشتری
- پاسخ سریع به تمام سوالات
- قیمت رقابتی با کیفیت تضمینی
- برنامه ریزی تولید کارآمد
- راه حل های حمل و نقل بهینه
- پشتیبانی فنی جامع
سوالات متداول
آیا شما یک شرکت تجاری یا تولید کننده هستید؟
ما یک تولید کننده حرفه ای سینک های حرارتی و صفحات خنک کننده آب با تجربه گسترده و تیم فنی قوی هستیم که دارای تولید خودکار و مکانیزه است.
ما یک تولید کننده حرفه ای سینک های حرارتی و صفحات خنک کننده آب با تجربه گسترده و تیم فنی قوی هستیم که دارای تولید خودکار و مکانیزه است.
آیا قبلا و به کدام مناطق کالا صادر کرده اید؟
60٪ از کل تولید ما به ژاپن، هند، انگلستان، کانادا، ایالات متحده آمریکا و برزیل صادر می شود.
60٪ از کل تولید ما به ژاپن، هند، انگلستان، کانادا، ایالات متحده آمریکا و برزیل صادر می شود.
چند کارمند دارید؟
تقریباً 100 کارمند در بخش های فروش، خرید، مهندسی، QA، انبار و تولید.
تقریباً 100 کارمند در بخش های فروش، خرید، مهندسی، QA، انبار و تولید.
اگر ما با طرح موافقیم می توانید نمونه هایی را ارائه دهید؟
بله، ما نمونه هایی را برای تایید قبل از تولید انبوه به همراه نقشه های فنی در صورت نیاز ارائه می دهیم.
بله، ما نمونه هایی را برای تایید قبل از تولید انبوه به همراه نقشه های فنی در صورت نیاز ارائه می دهیم.
از چه روش های بسته بندی استفاده می کنید؟
بسته بندی سفارشی با کارتن های معمولی و پارچه های محکم یا کارتن های چوبی برای محافظت بهینه در طول حمل و نقل.
بسته بندی سفارشی با کارتن های معمولی و پارچه های محکم یا کارتن های چوبی برای محافظت بهینه در طول حمل و نقل.
آیا برای مشکلات محصول پشتیبانی فنی می کنید؟
تمامی محصولات قبل از ارسال به طور کامل بررسی می شوند. برای هر مشکلی، ما راه حل های فنی فوری ارائه می دهیم.
تمامی محصولات قبل از ارسال به طور کامل بررسی می شوند. برای هر مشکلی، ما راه حل های فنی فوری ارائه می دهیم.
